Soldadura por ola frente a soldadura por reflujo: diferencias clave y aplicaciones

Comparación de los métodos de soldadura por ola y reflujo

Explore las diferencias clave entre los procesos de soldadura por ola y reflujo.

Προσδοκήσεις	Soldadura por onda	Soldadura por reflujo
Compatibilidad de componentes	Óptimo para componentes de montaje en orificio pasante.	Ideal para dispositivos de montaje en superficie.
Método del proceso	La PCB pasa sobre una ola de soldadura fundida.	La pasta de soldadura se funde en un horno controlado.
Volumen de producción	Adecuado para producción masiva a gran escala.	Mejor para lotes pequeños o complejos.
Complejidad del equipo	Máquinas más sencillas, con menos piezas móviles.	Requiere hornos, plantillas y máquinas de colocación automática.
Complejidad de la placa	Funciona bien con placas sencillas de un solo lado.	Soporta placas complejas de doble cara y con paso fino.
Πολιτική Επιτόκια	Menor costo por unidad en series grandes.	Mayor costo inicial, pero reduce los defectos.
Velocidad de procesamiento	Procesa varias placas simultáneamente.	Se ajusta a la velocidad de colocación; es más lento en series grandes.
Control de calidad	Requiere sincronización precisa para evitar defectos.	Ofrece monitoreo en tiempo real y control preciso.
Requisitos ambientales	Necesita un entorno controlado para reducir defectos.	Más flexible, con requisitos ambientales menos estrictos.

Al comparar la soldadura por ola con la soldadura por reflujo, se observan diferencias claras en el proceso de soldadura. La soldadura por ola utiliza una ola de soldadura fundida para conectar componentes, mientras que la soldadura por reflujo calienta la pasta de soldadura para unir las piezas. Su elección afecta la velocidad de producción, el costo y el ensamblaje de PCB. La soldadura por ola se adapta a componentes de montaje en orificio pasante, pero la soldadura por reflujo funciona mejor con dispositivos de montaje en superficie. Ambos métodos de soldadura satisfacen distintas necesidades de ensamblaje de PCB. Debe seleccionar el proceso de soldadura adecuado para lograr una producción eficiente y un PCBA fiable. Soldadura por ola frente a soldadura por reflujo resalta cómo cada método determina sus resultados.

Conclusiones clave

• La soldadura por ola funciona mejor en la producción en masa de componentes de montaje en orificio pasante, ofreciendo un ensamblaje rápido y rentable con uniones fuertes y fiables.

• La soldadura por reflujo es ideal para placas complejas y de alta densidad con dispositivos de montaje en superficie, brindando control preciso, flexibilidad y resultados de alta calidad.

• La elección del método de soldadura adecuado depende del diseño de su placa, los tipos de componentes, el volumen de producción y los requisitos de calidad para garantizar un ensamblaje eficiente y fiable de PCB.

¿Qué es la soldadura por onda?

Descripción general

Soldadura por onda es un proceso de soldadura utilizado principalmente para componentes de montaje en orificio (through-hole) en el ensamblaje de placas de circuito impreso (PCB). Implica pasar el lado inferior de una PCB sobre una ola de soldadura fundida generada en un recipiente calentado de soldadura.

Pasos del proceso

Sigue una serie de pasos precisos en el proceso de soldadura por onda:

1. Aplicación de flux: Aplica flux en el lado inferior de la PCB. Este paso previene la oxidación y la contaminación. Puedes usar una pulverización fina en forma de niebla o una cabeza de espuma para aplicar el flux.

2. Precalentamiento: Precalientas la placa para estabilizar la temperatura y reducir el choque térmico. Un control cuidadoso del tiempo y la temperatura de precalentamiento asegura que el flux se active sin dañar la placa.

3. Contacto con la ola de soldadura: Desplazas la PCB sobre la ola de soldadura. El contacto dura de 2 a 4 segundos. Ajustas la velocidad del transportador y la altura de la ola para controlar este paso.

4. Refrigeración: Enfrías la placa usando aire o agua. Esto evita deformaciones o daños.

5. Inspección: Revisas las uniones soldadas visualmente o mediante inspección automatizada para confirmar la calidad.

Consejo: Un control adecuado del tiempo y la temperatura en cada paso te ayuda a evitar defectos y garantizar una soldadura fiable.

Aplicaciones

La soldadura por onda se utiliza ampliamente en el ensamblaje de PCB de montaje en orificio en la fabricación electrónica de gran volumen. Reduce los defectos y los costos de reparación, al tiempo que garantiza uniones fuertes y fiables —ideal para aplicaciones industriales y de consumo. La optimización del proceso con datos de producción mejora tanto la calidad como la eficiencia.

¿Qué es la soldadura por reflujo?

Descripción general

Soldadura por reflujo es la técnica de soldadura más utilizada para tecnología de montaje en superficie (SMT) και componentes de montaje en orificio con reflujo (THR) en el ensamblaje moderno de PCB. Utiliza pasta de soldadura Central Processing Unit (CPU) proceso de calentamiento controlado para formar uniones soldadas precisas y fiables.

Pasos del proceso

Sigues varios pasos en el proceso de soldadura por reflujo:

1. Aplicación de pasta de soldadura: Usted utiliza una plantilla para depositar pasta de soldadura sobre las pistas de la PCB. La tecnología avanzada de plantillas, como el acero inoxidable cortado con láser, le ayuda a lograr resultados precisos.

2. Colocación de componentes: Usted coloca los dispositivos de montaje en superficie sobre la pasta de soldadura. Las máquinas automatizadas garantizan la precisión.

3. Precalentamiento: Usted calienta gradualmente la placa para activar el fundente y evitar choques térmicos.

4. Reflujo: Usted pasa la placa por un horno de múltiples zonas. La convección forzada y la atmósfera de nitrógeno le ayudan a mantener un calentamiento uniforme. La soldadura se funde y forma uniones resistentes.

5. Refrigeración: Usted enfría la placa para solidificar la soldadura.

6. Inspección: Usted utiliza inspección automatizada para detectar defectos y mejorar la calidad.

Consejo: Un control cuidadoso de la temperatura y de la calidad de la pasta reduce los defectos y aumenta la confiabilidad.

Aplicaciones

Usted encuentra Soldadura por reflujo en muchas industrias que requieren alta confiabilidad y eficiencia. Las investigaciones de mercado muestran que la soldadura por reflujo se utiliza ampliamente en los sectores automotriz, electrónica de consumo, telecomunicaciones, aeroespacial y electrónica médica. La soldadura por reflujo puede soportar producción en gran volumen cuando se usa con líneas altamente automatizadas y es adecuada para ensamblajes de montaje en superficie de alta densidad. La soldadura por reflujo puede soportar producción en gran volumen cuando se usa con líneas altamente automatizadas y es adecuada para ensamblajes de montaje en superficie de alta densidad.

Cómo encajan los productos LINK‑PP

A. Conectores RJ45 para montaje en orificio (THT)

Los conectores RJ45 de LINK‑PP para montaje en orificio pasante (por ejemplo,. LPJG0933HENL) están diseñados para soldadura por onda para componentes destinados a procesos de soldadura por onda.—calificados para soportar 265 °C durante 5 segundos. Perfectos para aplicaciones exigentes donde la durabilidad del conector es fundamental.

B. Conectores RJ45 SMT

La serie SMT de LINK‑PP (como por ejemplo LPJ19911ADNL) admite ensamblaje por reflujo, ofreciendo un tamaño compacto y alta integridad de señal—ideal para routers, módems y dispositivos IoT.

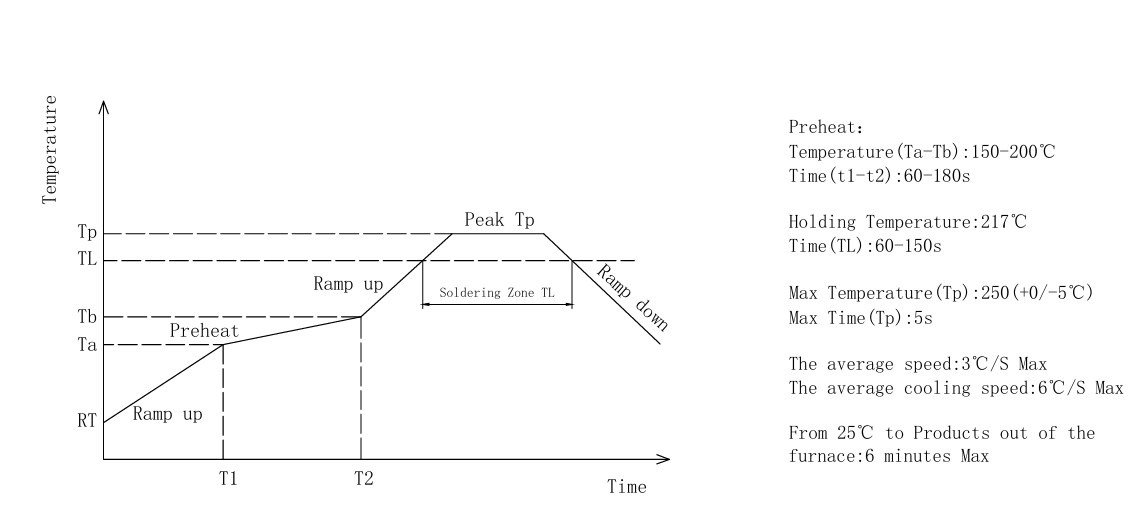

C. Conectores RJ45 THR con magnéticos integrados

Modelos como LPJG0926HENLS4R el conector RJ45 PoE+ ofrecen tanto resistencia mecánica como una fabricación simplificada por reflujo. Soportan 1000 Base‑T y cuentan con certificación UL para soldadura por ola hasta 250 °C.

Soldadura por ola frente a soldadura por reflujo

• Comparación de procesos
  La soldadura por ola implica desplazar la PCB sobre una ola de soldadura fundida para unir los terminales de montaje en orificio pasante en un solo paso—ideal para producción de alta capacidad. En cambio, la soldadura por reflujo utiliza pasta de soldadura y un horno controlado térmicamente para unir componentes de montaje en superficie o THR con precisión, lo que ofrece un mejor control en ensamblajes compactos y complejos.

• Equipos y capacidad de producción
  Las instalaciones de soldadura por ola se centran en la velocidad y la repetibilidad, utilizando sistemas de transporte, unidades de flujo y cubas de soldadura diseñadas para grandes lotes. La soldadura por reflujo depende de hornos de reflujo, plantillas y máquinas de colocación automática, lo que permite diseños de alta densidad y componentes de menor paso—comunes en electrónica de consumo y equipos de telecomunicaciones.

• Compatibilidad de componentes
  La soldadura por ola admite componentes tradicionales de montaje en orificio pasante. La soldadura por reflujo está optimizada para componentes SMT y THR. Las líneas de productos de LINK-PP, incluidos los conectores RJ45 THT, Transformadores LAN SMT, y los RJ45 THR, están diseñadas para adaptarse a cada método de soldadura.

• Costo y calidad
  La soldadura por ola generalmente ofrece menores costos unitarios en producción en masa, mientras que la soldadura por reflujo permite mayor precisión y fiabilidad—especialmente crítica para PCB multicapa. Ambos métodos garantizan alta calidad cuando están bien optimizados.

• Adecuación a la aplicación
  Utilice la soldadura por ola para placas industriales con conectores robustos. Use la soldadura por reflujo para placas densas y de doble cara, donde la precisión y la integridad de la señal son fundamentales.

Ventajas y desventajas

Ventajas de la soldadura por ola:

• Proceso de soldadura rápido para producción a gran volumen

• Menor costo por placa en fabricación en masa

• Uniones fiables para componentes de montaje en orificio pasante

• Mantenimiento sencillo gracias a menos piezas móviles

• Configuración rápida y operación fácil

Desventajas de la soldadura por ola:

• Flexibilidad limitada para placas complejas o de doble cara

• No adecuada para componentes de paso fino ni de montaje en superficie

• Puede requerir pasos adicionales para ensamblajes de tecnología mixta

• Se necesita un control cuidadoso de la temperatura para evitar defectos

Consejo: Use la soldadura por ola cuando busque velocidad y ahorro de costos en diseños tradicionales de PCB.

Ventajas de la soldadura por reflujo:

• Excelente para componentes de montaje en superficie y de paso fino

• Alta flexibilidad para distintos diseños de placa

• Control riguroso de calidad mediante monitoreo en tiempo real

• Admite ensamblajes de doble cara y alta densidad

Desventajas de la soldadura por reflujo:

• Costos más altos de equipo y mantenimiento

• Requiere configuración especializada y gestión del proceso

• Más lenta para series de producción muy grandes

Nota: Elija la soldadura por reflujo cuando necesite flexibilidad y precisión para electrónica avanzada.

Selección del método

Factores a considerar

Al seleccionar un proceso de soldadura para su ensamblaje de PCB, debe considerar varios factores importantes. Cada método ofrece fortalezas únicas según las circunstancias. Su elección debe alinearse con las necesidades de su producto y sus objetivos de producción.

• Tipo de componente: Si su placa utiliza principalmente componentes de montaje en orificio pasante, debería considerar la soldadura por ola. Para placas con muchos dispositivos de montaje en superficie, la soldadura por reflujo funciona mejor.

• Complejidad de la placa: Las placas simples y de una sola cara se adaptan bien a la soldadura por ola. Si su diseño incluye componentes de paso fino o disposiciones de doble cara, la soldadura por reflujo le brinda mayor control.

• Volumen de producción: Las líneas de producción de alto volumen se benefician de la velocidad de la soldadura por ola. Para lotes pequeños o prototipos, la soldadura por reflujo ofrece flexibilidad.

• Requisitos de calidad: Si necesita uniones precisas y tasas bajas de defectos, la soldadura por reflujo le ayuda a cumplir normas estrictas. La soldadura por ola proporciona uniones sólidas para diseños tradicionales.

• Costo y equipo: Debe considerar su presupuesto. La soldadura por ola suele ser menos costosa en series grandes. La soldadura por reflujo puede requerir una mayor inversión en equipos, pero permite diseños avanzados.

Consejo: Revise siempre el diseño de su ensamblaje de PCB y la mezcla de componentes antes de decidir. El proceso de soldadura adecuado mejora sus resultados de producción.

Como puede ver, la soldadura por ola funciona mejor para ensamblajes de alto volumen con componentes de montaje en orificio pasante. La soldadura por reflujo se adapta a proyectos complejos con componentes de montaje en superficie. Cada proceso de soldadura ofrece fortalezas únicas. Revise su diseño y sus objetivos de producción antes de elegir.

Una selección cuidadosa del método de soldadura conduce a mejores resultados y menos defectos.

FAQ

P1: ¿Cuál es la diferencia principal entre la soldadura por ola y la soldadura por reflujo?
A: La soldadura por ola se usa típicamente para componentes de montaje en orificio pasante y consiste en hacer pasar la PCB sobre una ola de soldadura fundida. La soldadura por reflujo se emplea para componentes de montaje en superficie y THR, uniéndolos al fundir la pasta de soldadura en un horno de reflujo.

---

P2: ¿Puedo usar la soldadura por reflujo para conectores de montaje en orificio pasante?
A: Sí, si los conectores son compatibles con THR (conexión de orificio pasante para reflujo). LINK-PP ofrece conectores RJ45 THR diseñados específicamente para resistir las altas temperaturas de los hornos de reflujo.

---

P3: ¿Qué método es mejor para placas de alta densidad o de doble cara?
A: El soldado por reflujo es preferible para diseños de alta densidad y ensamblajes de doble cara, ya que ofrece mayor precisión y soporta componentes más pequeños.

---

P4: ¿Qué proceso es más rentable para la producción en masa?
A: El soldado por ola generalmente tiene costos unitarios más bajos para grandes lotes de componentes de montaje en orificio pasante. El soldado por reflujo puede tener un costo inicial más elevado, pero es mejor para diseños complejos y compactos.

---

P5: ¿Son compatibles los productos LINK-PP con ambos métodos de soldadura?
A: Sí. LINK-PP ofrece conectores RJ45 estándar THT para soldadura por ola, conectores SMT para soldadura por reflujo y variantes THR que admiten soldadura por reflujo con montaje en orificio pasante.
