Оптический трансивер SFP+ 10 Гбит/с, одномодульный модуль, длина волны 1310 нм, дальность до 10 км, разъём LC

Корпус Оптический трансивер SFP+ 10 Гбит/с, одномодульный модуль, длина волны 1310 нм, дальность до 10 км, разъём LC Это высокопроизводительный, компактный сетевой компонент, предназначенный для обеспечения 10 Гбит/с Ethernet-соединений через одноканальную оптическую волоконную линзу (SMF). Эти модули широко используются в центрах обработки данных, сетях предприятия и сетях телемеханики для обеспечения надежных длинных дистанционных соединений с минимальным потенциалом потерь сигнала и низкой задержкой.

Работают на 1310 нм и поддерживают расстояния до 10 километров, SFP+ 10G одноканальные модули соответствуют стандарту 10GBASE-LR (длинная дистанция), определенному IEEE 802.3ae. Их LC-дуплексные разъёмы делают совместимыми с стандартными одноканальными патч-кордами, при этом сохраняя преимущества компактного форм-фактора SFP+, включая возможность непрерывного подключения и высокую плотность портов.

При установке этих оптические трансиверы, сетевые инженеры могут обновить существующие порты SFP+ до длинных дистанционных соединений с одноканальным оптическим кабелем без замены корпуса коммутатора. Модули также поддерживают цифровое оптическое мониторинговое (DOM / DDM), позволяя проводить реальное время измерения параметров, таких как оптическая выходная мощность, температура и напряжение, что обеспечивает надежность работы и предотвращение неисправностей.

В этом артикуле рассматриваются технические характеристики, сценарии внедрения и лучшие практики для SFP+ 10G одноканальных модулей 1310 нм LC, помогая IT-специалистам принимать обоснованные решения о высокоскоростной оптической связи. В конце статьи читатели будут понимать, как эти модули интегрируются в современные сети, оптимизируют длинные соединения и обеспечивают совместимость с различными коммутаторными производителями и оптической инфраструктурой.

1️⃣ Что такое SFP+ 10G одноканальный модуль?

An SFP+ 10 Гбит/с одноканальный модуль — это непрерывно подключаемый оптический трансивер , который преобразует электрические сигналы от коммутатора или маршрутизатора в оптические сигналы, подходящие для передачи через одноканальную оптическую волоконную линзу. Эти модули стандартизированы под Стандартом малого форм-фактора (SFF MSA) и Соглашение о многопоставщиковой совместимости 10GBASE-LR, что обеспечивает широкую совместимость с разными производителями. IEEE 802.3ae Основы одноканального оптического кабеля.

использует

Одномодовое волокно (SMF) узкое ядро (≈9 мкм) узкое ядро (≈9 мкм) transmit light directly along the fiber axis, which minimizes modal dispersion and allows for long-distance transmission. This characteristic makes SMF the preferred medium for 10GBASE-LR applications, supporting distances up to 10 km with a single 1310nm laser source.

стандарт 10GBASE-LR

Корпус 10GBASE-LR (удлинённая дальность) стандарт определяет оптические и электрические характеристики для 10-гигабитной технологии Ethernet по одномодовому волокну:

• Скорость передачи данных: 10 Гбит/с

• Длина волны: 1310 нм

• Максимальное расстояние: 10 км

• Тип разъёма: LC с двойным направлением передачи

10GBASE-LR обеспечивает надёжные соединения на большие расстояния, сохраняя обратную совместимость с существующими , обеспечивающие обратную совместимость с предыдущими в коммутаторах и маршрутизаторах.

Горячеподключаемая архитектура SFP+

Модули SFP+ сохраняют компактные габариты SFP, что позволяет достичь высокой плотности портов в коммутаторах центров обработки данных. Ключевые особенности включают:

• Конструкция с поддержкой горячей замены: Установка или извлечение модуля без отключения питания коммутатора

• Низкое энергопотребление: Обычно <1 Вт, хотя несколько выше, чем у SFP-модулей 1 Гбит/с, из-за более быстрой работы SERDES

• Стандартизированный интерфейс: Совместим с SFF-8431 электрической спецификацией и оптическим интерфейсом LC

Внутренний элемент модуля SFP+ SERDES (серийный преобразователь/десериализатор) обрабатывает высокоскоростные последовательные данные от ASIC коммутатора, кодируя их для передачи через оптический лазер.

Оптическая длина волны 1310 нм и дальность до 10 км

Корпус 1310 нм идеально подходит для длинных линий связи по одномодовому волокну, поскольку обеспечивает баланс между низким затуханием и минимальной хроматической дисперсией. При правильной прокладке одномодового волокна SFP+ 10 Гбит/с модуль 10GBASE-LR способен обеспечить безошибочную передачу данных на расстояние до 10 километров, что делает его пригодным для:

• Аплинки ЦОД

• корпоративные магистральные сети

• Магистральных телекоммуникационных соединений в городских сетях

Согласно стандарту IEEE 802.3ae и многостороннему соглашению SFF-8431, эти модули не зависят от производителя и гарантируют взаимодействие между коммутаторами Cisco, Juniper, Arista и других ведущих производителей.

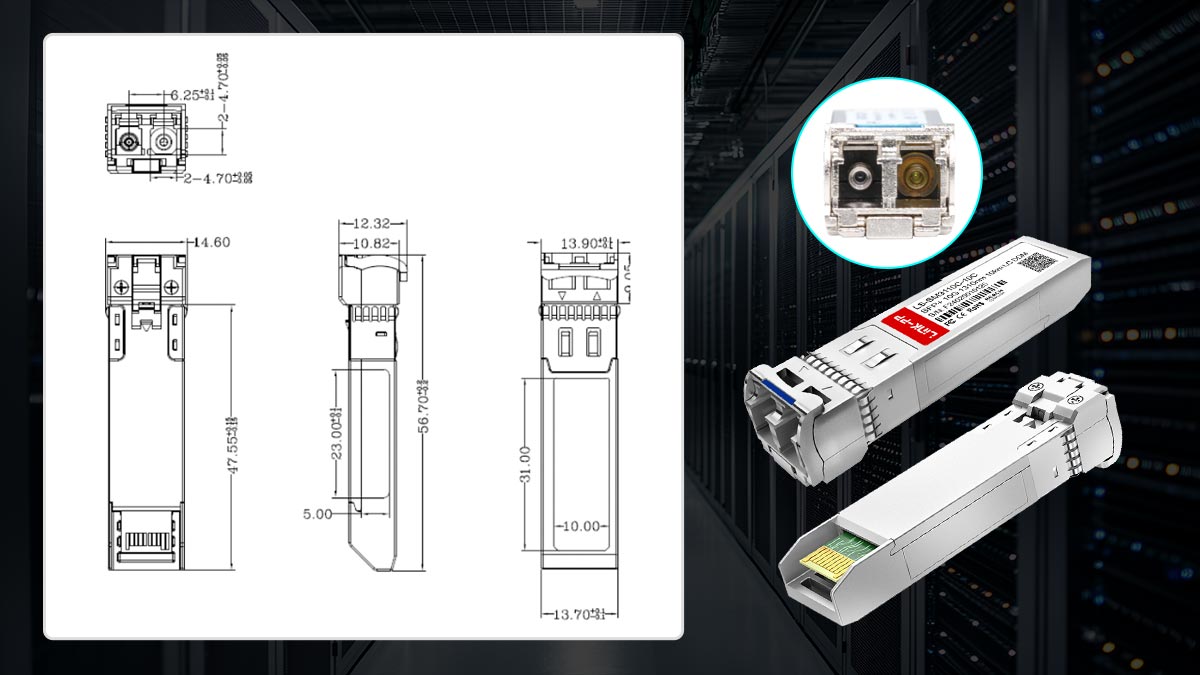

2️⃣ 10G SFP+ Types and Form Factors

Корпус SFP+ 10 Гбит/с семейство оптических трансиверов предлагает широкий выбор решений, адаптированных под различные расстояния в сети, типы оптического волокна и сценарии развертывания. Понимание различий между 10GBASE-LR, 10GBASE-SR и 10GBASE-ER modules are essential for selecting the right module for your infrastructure.

Распространённые типы SFP+ 10 Гбит/с

1. 10GBASE-LR (удлинённая дальность)

   • Тип волокна: Одномодовое волокно (SMF)

   • Длина волны: 1310 нм

   • Максимальное расстояние: 10 км

   • Разъем: LC с двойным направлением передачи

   • Сфера применения: Корпоративные магистральные сети, аплинки центров обработки данных, городские сети

2. 10GBASE-SR (Короткодействующий)

   • Тип волокна: Многомодовое волокно (MMF)

   • Длина волны: 850 нм

   • Максимальное расстояние: 300 м (OM3) / 400 м (OM4)

   • Разъем: LC с двойным направлением передачи

   • Сфера применения: Соединения между стойками или внутри центра обработки данных

3. 10GBASE-ER (удлинённая дальность)

   • Тип волокна: Одномодовое волокно (SMF)

   • Длина волны: 1550 нм

   • Максимальное расстояние: До 40 км

   • Разъем: LC с двойным направлением передачи

   • Сфера применения: Длинные корпоративные и городские сети, решения уровня операторов связи

Дуплексный интерфейс LC

Все современные Модули 10G SFP+ используют дуплексные разъёмы LC, которые обеспечивают:

• Компактный дизайн подходит для панелей переключателей с высокой плотностью размещения

• Надежное оптическое выравнивание для низких потерь при вставке

• Простое подключение патч-кабелей в системах управления волокном

Интерфейс LC стал отраслевым стандартом как для одномодовых, так и для многомодовых модулей SFP+ модулями.

Таблица сравнения скорости, расстояния и применения

Тип модуля	Тип волокна	Длина волны	Максимальное расстояние	Разъём	Типовое применение
10GBASE-LR	ВОК одномодового типа	1310 нм	10 км	LC с двойным направлением передачи	Корпоративные магистральные сети, аплинки центров обработки данных, городские сети
10GBASE-SR	Многомодовое волокно	850 нм	300–400 м	LC с двойным направлением передачи	Соединения между стойками, внутри центра обработки данных
10GBASE-ER	ВОК одномодового типа	1550 нм	40 км	LC с двойным направлением передачи	Длинные магистральные корпоративные и операторские сети

Понимая различия в длинах волн, типах волокна и дальности действия, сетевые инженеры могут выбрать оптимальный модуль 10GBase SFP+ для своей инфраструктуры, обеспечивая надёжную работу и совместимость с существующими коммутаторами.

3️⃣ How SFP+ Modules Work Inside a Switch or Router

10 Гбит/с оптические трансиверы SFP+ представляют собой компактные высокоскоростные модули, обеспечивающие бесшовную интеграцию волоконно-оптических линий в коммутаторы и маршрутизаторы. Понимание их внутреннего принципа работы критически важно для сетевых инженеров, стремящихся к оптимальной производительности, надёжности и совместимости.

Интерфейс SERDES и взаимодействие с хостом

В основе каждого модуля SFP+ находится интерфейс SERDES (сериализатор/десериализатор), который преобразует высокоскоростные параллельные данные от хост-коммутатора ASIC в последовательные оптические сигналы для передачи по волокну.

Ключевые моменты:

• SERDES обрабатывает последовательные потоки данных со скоростью 10 Гбит/с в соответствии с электрической спецификацией SFP+ SFF-8431.

• Он обеспечивает целостность сигнала и согласование временных параметров между коммутатором и оптическим модулем.

• Инженеры полагаются на этот интерфейс для поддержания низкой задержки и безошибочной передачи на большие расстояния.

Преобразуя параллельные данные хоста в последовательные сигналы, модуль SFP+ фактически выступает в роли миниатюрного волоконно-оптического интерфейса, соединяющего высокоскоростные сетевые устройства без необходимости в дополнительном оборудовании.

Преобразование оптического сигнала

Внутри модуля электрические сигналы от SERDES преобразуются в оптические сигналы с помощью лазерный диод (для передачи) и

фотодиод

(для приёма).

• Передача: Выход SERDES управляет лазером на длине волны 1310 нм в модулях 10GBASE-LR.

• Приём: Входящие оптические сигналы обратно преобразуются в электрические сигналы посредством фотодиода.

• Дуплексный интерфейс LC разделяет каналы передачи (TX) и приёма (RX), обеспечивая дуплексную связь в обе стороны.

Этот процесс позволяет стандартному порту SFP+ работать как мини- преобразователь среды передачи, объединяя электрические сигналы коммутатора с оптоволоконной инфраструктурой без внешних устройств.

Цифровая диагностика (DOM/DDM)

Современные модули SFP+ поддерживают цифровой оптический мониторинг (DOM) или цифровой диагностический мониторинг (DDM), который обеспечивает телеметрию в реальном времени, включая:

• Оптический выходную и входную мощность

• лазера ток смещения

• модуля температура

• питания напряжение

DOM/DDM помогает сетевым инженерам:

• Мониторинг состояние соединения заблаговременно

• выявлять деградацию сигнала или неисправности волокна

• оптимизировать надёжность и время безотказной работы сети

Такие стандарты, как SFF-8472 определяют интерфейс DOM, обеспечивая единообразный доступ независимо от производителя и типа коммутатора.

Почему инженеры называют его “мини-интерфейсом для волокна”

Сетевые специалисты часто называют модули SFP+ “мини-интерфейсами для волокна” потому что:

1. они интегрируют все компоненты оптического преобразования в компактном форм-факторе с возможностью горячей замены.

2. они заменяют громоздкие преобразователи среды передачи, позволяя подключать оптоволокно напрямую к портам SFP+.

3. они сохраняют полную пропускную способность 10 Гбит/с и при этом обеспечивают гибкость подключения различных типов оптоволокна или различных расстояний без изменения шасси коммутатора.

Такое сочетание компактных размеров, высокой производительности и удобства «подключи и работай» сделало SFP+, отраслевым стандартом для оптических сетей со скоростью 10 Гбит/с.

4️⃣ Optical vs. Copper SFP+: Performance, Latency, and Use Cases

При проектировании высокоскоростных сетей инженерам часто приходится выбирать между оптическими модулями SFP+ модули и медными модулями SFP+ (10GBASE-T). У каждого варианта есть свои преимущества и компромиссы в плане производительности, дальности передачи, энергопотребления и электромагнитных помех (ЭМС). Понимание этих различий гарантирует надёжную высокоскоростную связь в корпоративных сетях и центрах обработки данных.

Производительность и задержка

Оптические модули SFP+ обеспечивают передачу с низкой задержкой, поскольку сигнал передаётся в виде света по оптоволокну, минуя электрическое кодирование и декодирование, требуемое в медных модулях. В отличие от них, медные модули 10GBASE-T интегрируют чип PHY и SERDES, что вызывает небольшую задержку из-за внутреннего электрическо-оптического преобразования и схемы автосогласования.

Обсуждения на Reddit от специалистов в области сетевых технологий подчёркивают, что медные SFP+ ведут себя как мини-конвертеры среды передачи, обеспечивая задержку обычно <1 мкс на модуль, тогда как оптические линии SFP+ демонстрируют задержку менее микросекунды, что делает их предпочтительными для высокочастотной торговли, аплинков ядра центров обработки данных и приложений, чувствительных к задержкам.

Потребляемая мощность

Характеристика	Оптические SFP+	Медные SFP+ (10GBASE-T)
Типичное энергопотребление	1 Вт или меньше	1–2,5 Вт
Тепловыделение	Низкая	Выше (PHY и обработка сигнала)
Требования к охлаждению	Минимальные	Требуется достаточный воздушный поток, особенно в коммутаторах высокой плотности

Оптические модули SFP+ более энергоэффективны, особенно при развертывании коммутаторов 10 Гбит/с высокой плотности, тогда как медные модули могут увеличивать тепловую нагрузку на коммутатор.

Дальность и среда передачи

Характеристика	Оптические SFP+ 10 Гбит/с	Медные SFP+ 10GBASE-T
Средний	Одномодовое или многомодовое волокно	Медные витые пары категории 5e / 6
Максимальное расстояние	10 км (ОМВ, 10GBASE-LR)	100 м
Устойчивость к электромагнитным помехам (EMI)	Устойчивы	Чувствительны к электромагнитным помехам

Оптические модули превосходят медные при передаче на большие расстояния или в средах с высоким уровнем ЭМП, например, в центрах обработки данных с плотной кабельной прокладкой или городских линиях связи, тогда как медные модули подходят для коротких соединений и унаследованной инфраструктуры с разъёмами RJ45.

Сценарии применения

Волоконно-оптические SFP+ Модули 10 Гбит/с:

• Аплинки центров обработки данных между коммутаторами

• Городские и кампусные магистральные соединения

• Среды с высоким уровнем ЭМП или повышенными требованиями к дальности

Медные модули SFP+ 10 Гбит/с:

• Добавление дополнительных портов RJ45 к коммутаторам

• Короткие соединения в корпоративных сетях доступа

• Лабораторные или временные развертывания, где фибер недоступен

Ключевые выводы из комментариев сообщества

• Инженеры на Reddit и сетевых форумах подчеркивают, что оптические SFP+ модули обеспечивают предсказуемую низкую задержку, критически важную для миссионерской инфраструктуры.

• 10G Кабельный модуль удобен для встраивания в устаревшие сети, но может потреблять больше энергии и вносить небольшую задержку из-за внутреннего PHY и обработки сигналов.

• Выбор часто зависит от расстояния, EMI-среды, бюджета и бюджета.

Сводная таблица сравнения

Характеристика	Оптические SFP+	Медные SFP+ 10GBASE-T
Средний	ОМВ / ММВ	Категория 5e / 6
Максимальное расстояние	10 км (SMF)	100 м
Задержка	Очень низкий	Немного выше
Энергопотребление	Низкая	Выше (1-2.5 Вт)
EMI-чувствительность	Устойчивы	Уязвим
Развертывание	Центры обработки данных, метро	Короткие корпоративные связи, лаборатории

Понимание этих различий позволяет сетевым инженерам выбрать оптимальный модуль для своих требований к производительности, физической инфраструктуре и финансовым ограничениям, обеспечивая как надежность, так и эффективность.

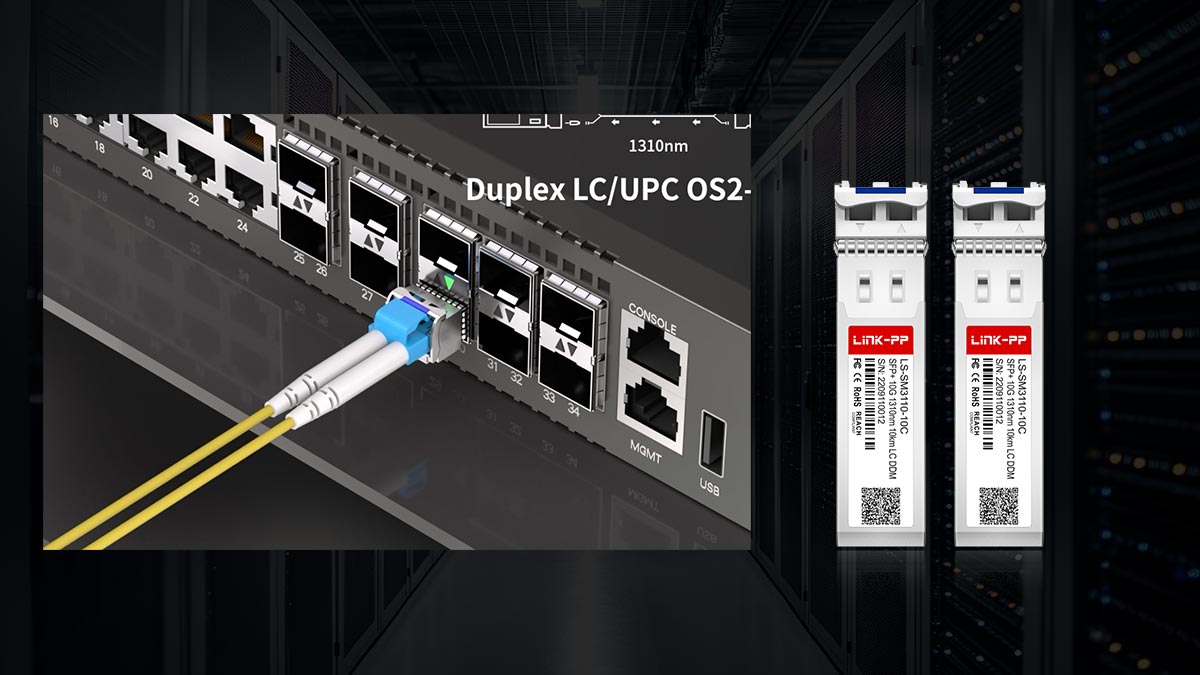

5️⃣ Выбор правильного SFP+ 10G Single-Mode 1310nm 10km LC Модуля

Выбор правильного 10G Одномодовые SFP+ Модуль SFP+ является критически важным для обеспечения стабильной, высокопроизводительной и долговечной сетевой связи. Инженеры должны учитывать тип волокна, стандарты разъемов, расстояние передачи и совместимость с коммутатором перед развертыванием этих модулей в сетях предприятия или центров обработки данных.

Тип кабеля: Сингл-МОД Фибер

Одномодовое волокно (SMF) обязателен для SFP+ 10GBASE-LR модулях:

• Кора диаметра: ≈9 мкм

• Длина волны: 1310nm для стандартных LR модулей

• Цель: Минимизирует модальный разрешающий фактор для передачи на расстоянии до 10 км

Использование multimодового фибера с модулем 10GBASE-LR может привести к высокой потерям сигнала, искажениям или полной неудаче. Всегда проверяйте, что кабели и фиберная инфраструктура соответствуют требованиям к сингл-МОД.

Разъем типа: LC Дуплекс

LC duplex connectors являются стандартом промышленности для модулей SFP+:

• Компактный размер подходит для высококонтролируемых коммутаторов

• , позволяя одновременно передавать и принимать сигналы. Этот дизайн используется в большинстве оптических модулей Ethernet. для полной двунаправленной работы

• Надежное оптическое выравнивание снижает потери и снижает деформацию сигнала

При покупке модулей убедитесь, что разъёмы LC совместимы с существующей волоконно-оптической инфраструктурой, либо используйте патч-корды LC–LC для обеспечения совместимости.

Учёт дальности и дисперсии

Хотя Модуль 10GBASE-LR рассчитан на расстояние до 10 км; при реальном развертывании необходимо учитывать:

• затухание волокна: УОВ, как правило, имеет потери ~0,35 дБ/км на длине волны 1310 нм

• Потери на соединителях и сварных стыках: Каждое соединение может добавлять потери от 0,3 до 0,5 дБ

• Хроматическая дисперсия: Минимальна на длине волны 1310 нм, но может влиять на очень протяжённые линии связи

Расчёт бюджета линии связи и запаса по расстоянию обеспечивает безошибочную работу модуля на скорости 10 Гбит/с.

Совместимость коммутатора и проверка прошивки

Совместимость модулей SFP+ с производителями коммутаторов является обязательным условием:

• ПЗУПП проверка: EEPROM модуля должен соответствовать ожидаемому идентификатору производителя и возможностям коммутатора

• Ограничения прошивки: Некоторые коммутаторы могут блокировать несертифицированные сторонние модули

• Бюджет потребляемой мощности порта: Модули SFP+ потребляют ~1 Вт, а при плотной установке коммутаторов требуется достаточная мощность и охлаждение

Рекомендуемые методы:

1. Перед покупкой проверьте матрицу совместимости у производителя

2. Протестируйте модули в лабораторной среде до внедрения в рабочую сеть

3. При необходимости обновите прошивку коммутатора, чтобы обеспечить поддержку сторонних модулей SFP+

Тщательно выбрав модуль SFP+ для одномодового волокна с подходящими разъёмами LC, спланировав дальность связи и проверив совместимость с коммутатором, инженеры смогут обеспечить надёжную 10-Гбит/с связь на большие расстояния с минимальным числом ошибок, оптимизированную как по производительности, так и по надёжности сети.

6️⃣ Third-Party SFP+ Compatibility and Vendor Lock-In

Одна из наиболее распространённых проблем при развертывании оптических модулей SFP+ на 10 Гбит/с — вопрос о том, будут ли сторонние (совместимые) трансиверы надёжно работать с брендированными коммутаторами таких производителей, как Cisco Systems, Juniper Networks, Arista Networks или Hewlett Packard Enterprise.

Многие производители сетевого оборудования внедряют в свои коммутаторы механизмы идентификации производителя, чтобы стимулировать использование оригинальных оптических компонентов — практика, часто называемая «привязкой к производителю». Однако современные совместимые модули SFP+ широко применяются в корпоративных сетях и ЦОД при соблюдении надлежащих процедур проверки.

В этом разделе объясняется, как работает совместимость, как кодировка EEPROM влияет на распознавание модуля и как безопасно развернуть оптики сторонних производителей.

Оригинальные и совместимые модули SFP+

Фактор	Оригинальные оптические модули	Совместимые / сторонние модули
Производитель	Брендированный производителем коммутатора	Независимые производители оптических компонентов
Цена	Выше	Обычно на 50–80 % ниже
Совместимость	Гарантируется производителем оборудования	Требует программирования производителя
Наличие	Ограничено поставками производителя	Широкая доступность у множества производителей
Производительность	Стандартизировано	Обычно идентично при соблюдении технических требований

технически как OEM, так и сторонних модулей соответствуют одним и тем же оптическим и электрическим спецификациям, определённым стандартами, такими как 10GBASE-LR в стандартах Ethernet IEEE.

В большинстве случаев компоненты аппаратного обеспечения (лазер, драйверная ИС, приемник) производятся теми же поставщиками оптических компонентов, которые используются производителями оригинального оборудования (OEM).

Роль кодирования EEPROM в модулях SFP+

Каждый модуль SFP+ содержит небольшой чип памяти под названием EEPROM (электрически стираемая программируемая постоянная память).

EEPROM хранит идентификационные данные, такие как:

• Название производителя

• Артикул

• Поддерживаемые стандарты

• Длина волны и дальность передачи

• Возможности диагностики (DOM/DDM)

При установке модуля коммутатор считывает эти данные EEPROM через интерфейс I²C, определённый в многостороннем соглашении по SFP (SFP MSA).

Если прошивка коммутатора ожидает определённый идентификатор производителя, она может выводить предупреждения или блокировать несовместимые оптические модули.

Типичное поведение включает:

Поведение коммутатора	Результат
Разрешить, но выдать предупреждение	Модуль работает, но отображается предупреждение о несовместимости
Мягкое ограничение	Требуется команда для разрешения использования несовместимых модулей
Жёсткое ограничение	Модуль отключён

Ограничения прошивки и привязка к производителю

Некоторые сетевые производители внедряют проверки прошивки, предназначенные для ограничения использования оптических модулей сторонних производителей.

Распространённые механизмы включают:

• Проверку имени производителя

• Проверку калибровки оптической мощности

• Проверку цифровой подписи EEPROM

Например, на сетевых форумах часто упоминаются команды, позволяющие использовать несовместимые оптические модули в некоторых коммутаторах, например:

service unsupported-transceiver

или

allow-unsupported-transceiver

Однако наличие этих команд зависит от конкретной аппаратной платформы коммутатора и версии прошивки.

Насколько надёжны оптические модули SFP+ сторонних производителей?

На практике высококачественные совместимые модули SFP+ широко применяются в рабочих сетях, в том числе:

• корпоративных кампусных сетях

• гипермасштабируемых центрах обработки данных

• телекоммуникационной инфраструктуре

• лабораторных и тестовых средах

Надёжность в первую очередь зависит от:

• соответствия стандартам IEEE Ethernet

• качества лазерных и приёмных компонентов

• точности кодирование EEPROM

• правильности теплового проектирования

Авторитетные производители оптических компонентов также проводят совместимость с оборудованием нескольких производителей до выпуска модулей.

Рекомендации по проверке совместимости

Чтобы безопасно развернуть оптические модули SFP+ сторонних производителей, сетевым инженерам следует выполнить несколько шагов проверки.

Check the switch compatibility matrix

Большинство производителей оптических модулей предоставляют список совместимости с производителями сопоставляющий модули с поддерживаемыми коммутаторами.

Verify EEPROM coding

Убедитесь, что модуль запрограммирован для конкретной платформы (например, совместим с оборудованием Cisco, Juniper и т. д.).

Confirm Digital Diagnostics (DOM/DDM)

Диагностический мониторинг обеспечивает возможность отчёта модуля о:

• оптической мощности передачи

• оптической мощности приёма

• температура модуля

• напряжении питания

Эти показания необходимы для диагностики неисправностей.

Test modules before large-scale deployment

Лабораторные испытания подтверждают:

• установление соединения

• стабильность при нагрузке трафиком

• совместимость с прошивкой коммутатора

Механизмы привязки к производителю в основном основаны на идентификации через EEPROM и проверке прошивки, а не на принципиальных различиях в аппаратном обеспечении.

При использовании модулей от надёжных производителей и правильном программировании совместимые оптические модули SFP+ обеспечивают такую же производительность и надёжность, как и оригинальные оптические модули, зачастую значительно меньшей стоимостью.

Для операторов сетей оптимальной стратегией является сочетание:

• проверенного кодирования совместимости

• оптических модулей, соответствующих стандартам

• надлежащей лабораторной проверки

Такой подход гарантирует стабильное 10-Гбит/с оптоволоконное соединение без излишних ограничений со стороны производителей.

7️⃣ Common Issues and Troubleshooting for SFP+ Optical Transceiver

Несмотря на высокую надежность 10G SFP+ оптических трансиверов, сетевые инженеры могут иногда столкнуться с неисправностями линк, оптическими сигналами или нерегулярными соединениями.. Большинство проблем можно быстро решить, следуя систематическому процессу диагностики, направленному на оптику, чистоту фибрилл и диагностику модуля.

Современные SFP+ модули поддерживают Дигитальный Оптический Мониторинг (DOM/DDM), определенный в SFF-8472 Дигитальной Диагностической Мониторинговой Интерфейс для Оптических Трансиверов, что позволяет инженерам проверять реальные оптические параметры напрямую с коммутатора или роутера.

Ниже приведены наиболее частые проблемы и практические шаги по их диагностике..

Нет Линк или LOS (Отсутствие Сигнала)

A LOS сигнала указывает, что приемник не может обнаружить достаточную входящую оптическую мощность. Это наиболее частая проблема при развертывании 10GBASE-LR SFP+,.

Обычные причины

• TX и RX фибриллы перепутаны

• Фибрилла не полностью вставлена в порт LC

• Мismatch типа фибриллыММВ против СМВ)

• Оптическая потеря превышает бюджет линк

• Неподходящий или несовместимый модуль

Шаги по диагностике

1. Проверьте полярность TX/RX фибриллы LC-дуплексной кабель.

2. Убедитесь, что тип фибриллы — одиночный модуль (SMF) для 10GBASE-LR.

3. Восстановите модуль SFP+ и проверьте статус линк.

4. Попробуйте с известным хорошим фибриллным патч-кабелем.

5. Проверьте журналы коммутатора на совместимость трансивера предупреждения.

Проверка DOM / DDM Оптических Диагностик

Большинство коммутаторов предприятия позволяют инженерам читать реальные оптические данные с SFP+ модулей.

Обычные командные примеры:

show interfaces transceiver details

или

show interfaces diagnostics optics

Оптические параметры DOM/DDM обычно включают:

Параметр	Описание
TX Оптическая Мощность	Выходная мощность лазера
RX Оптическая Мощность	Оптический сигнал приемника
Температура модуля	Внутренняя температура трансивера
Входное напряжение	Работающее напряжение
Лазерный Биас-Корректирующий Ток	Ток, подаваемый на лазерный диод

Нормальные рабочие диапазоны Помогают инженерам выявить проблемы, такие как:

• фибрилларная аттенуация

• оптическая неуравновешенность

• модульное нагревание

Загрязнённое волокно или повреждённые разъёмы

Один из самых непримечательных причин проблем в оптических сетях — загрязнение на фибровых соединителях.

Несмотря на микроскопические пылевые частицы, они могут вызывать:

• Вносимые потери

• отражение сигнала

• нерегулярные соединения

Это особенно критично для LC-коннекторов, используемых в модулях SFP+.

Передовые методы

• Всегда проверяйте соединители с помощью микроскопа для фибера

• Очищайте соединители с помощью влажных салфеток или пинцетов для очистки фибера

• Избегайте прикосновения к поверхностям концов фибера

• Устанавливайте чехлы для защиты при неиспользовании портов

Рекомендации от организаций, таких как Фонд оптических сетей, подчеркивают правило:

“Проверяйте перед подключением.”

Шаговый метод диагностики проблем

Ниже перечень помогает быстро выявить наиболее проблемы в 10Gb оптических соединений:

Шаг 1 — Проверка статуса модуля

• Убедитесь, что коммутатор обнаруживает модуль SFP+

• Проверьте соответствующие сообщения в системных журналах

Шаг 2 — Проверка фибровых соединений

• Убедитесь, что правильная ориентация TX/RX

• Убедитесь, что кабель LC двойного фибера

Шаг 3 — Проверка и очистка соединителей

• Очистите оба конца фибера и интерфейс SFP+

Шаг 4 — Проверка оптических диагностики

• Сравните RX-сигнал с требованиями модуля

Шаг 5 — Замена компонентов

• Замените кабель фибера

• Замените модуль SFP+

• Проверьте соединение с другим портом коммутатора

Сводка по быстрой диагностике

Проблема	Вероятная причина	Решение
Нет соединения	TX/RX переставлены	Замените полярность фибера
LOS	Низкий RX-оптический сигнал	Проверьте фибер и соединители
Нерегулярное соединение	Грязные соединители	Очистите поверхности концов фибера
Модуль нагревается	Недостаток воздухообмена	Улучшите охлаждение коммутатора
Предупреждение о совместимости	Зависимость от производителя	Используйте правильно кодированный модуль

8️⃣ Вопросы о SFP+ 10Gb Single-Mode 1310nm LC-модулях

Q1. Что такое 10Gb SFP+ одиночный модуль?

A SFP+ 10 Гбит/с одиночный модуль это накопленный оптический модуль, который позволяет коммуникации 10 Гбит/с Ethernet по одиночному оптическому кабелю (SMF).

Эти модули обычно соответствуют стандарту Ethernet 10GBASE-LR, определяемому в IEEE 802.3ae, работающему на длине волны 1310 нм и поддерживающем расстояние до 10 км при использовании LC-двойного оптического кабеля.

Они широко используются в:

• вверховых сетях коммутаторов

• в коридорах предприятиях

• метрополитенских сетях агрегации

Q2. Какое расстояние может 10GBASE-LR достигать?

A 10GBASE-LR SFP+ модуль может передавать до 10 км (6,2 миля) на расстоянии до Одномодовое волокно при 1310 нм.

На самом деле достигаемое расстояние зависит от:

• фибрилларная аттенуация

• потерь на соединитель и спайле

• м边际 бюджет

В правильно проектированных сетях 10GBASE-LR обеспечивает стабильную дистанционную связь для кабельных линий университета и корпоративного бэкграунда.

Q3. Могут ли SFP+ 10G работать с многослойным фибер?

Большинство 10G SFP+ модули (LR) специально разработаны для Одномодовое волокно и должны не использоваться с многослойным фибер.

Использование оптики LR на многослойном фибер может привести:

• к чрезмерным потерям оптического сигнала

• модальной развертывания

• нерегулярные соединения

Для многослойного фиберных развертываний, 10GBASE-SR SFP+ модули, работающие на 850 нм, являются правильным выбором.

Q4. Почему важна DOM (цифровая оптическая мониторинг)?

цифровой оптический мониторинг (DOM)
— также известны как DDM— позволяет коммутаторам и роутерам читать реальные диагностики от модулей SFP+.

Согласно спецификации SFF-8472 Digital Diagnostic Monitoring Interface, DOM предоставляет ключевые параметры, такие как:

• передаваемый оптический сигнал (TX)

• принимаемый оптический сигнал (RX)

• температура модуля

• напряжении питания

• ток смещения лазера

Эти диагностики помогают инженерам:

• мониторить состояние оптической линии связи

• обнаруживать ухудшение кабеля на ранних этапах

• быстро решать проблемы в сетях

Q5. А reliабельны ли модули SFP+ третьих лиц?

Да. Высококачественные модули SFP+ третьих лиц могут достичь такой же производительности, как и оригинальные оптические компоненты, если они соответствуют требованиям стандартов и совместимости поставщика.

Религиозные компоненты обычно включают:

• правильные EEPROM-кодирование производителя

• соответствия стандартам IEEE Ethernet

• многопроизводителей совместимость

Многие предприятия и центры обработки данных используют совместимые оптические компоненты для rсокращения затрат на инфраструктуру, при сохранении производительности и надежности.

9️⃣ Заключение: Когда использовать 10G SFP+ Single-Mode Modules в современных сетях

SFP+ 10 Гбит/с одноканальных модулей 1310 нм 10 км модули остаются одной из самых широко применяемых решений для высокоскоростной оптической связи в современных сетях.

Они особенно подходят для:

• вверховых сетях коммутаторов

• в коридорах предприятиях

• кабельных линий университета и метро

• дистанционных подключений до 10 км

При использовании инфраструктуры однослойного фибера эти модули обеспечивают низкую задержку, высокую надежность и стабильный 10 Гбит/с пропускной способности на расстоянии.

Однако они могут не быть лучшим выбором для:

• короткосигнальных многослойных развертываний

• сред, где недорогие решения 10GBASE-SR достаточно

Изучите совместимые модули SFP+

Для организаций, внедряющих надежные и эффективные решения сетевой оптики, совместимые трансиверы представляют собой практический альтернативу оптическим компонентам OEM.

Вы можете изучить:

• совместимый модули SFP+ 10G одиночного слоя

• подробные загрузки даташетов

• руководства по совместимости с коммутаторами

• техническую поддержку для развертывания

через Официальный магазин LINK-PP и ресурсы поддержки инженеров.
