CPRI versus eCPRI: een technische vergelijking van fronthaul-interfaces

🔄 Inleiding tot CPRI en eCPRI

In moderne mobiele netwerken, met name nu we overgaan naar volledige 5G- en verdere generaties, beschrijft de term fronthaul de koppeling tussen de gecentraliseerde/gedistribueerde basebandapparatuur (DU/CU) en de radio-eenheid (RU). Twee belangrijke standaarden domineren of beïnvloeden deze koppeling:

• Common Public Radio Interface (CPRI) — een verouderde interface die oorspronkelijk werd ontworpen voor 3G/4G-netwerken.

• Enhanced Common Public Radio Interface (eCPRI) — een nieuwere, pakketgebaseerde interface die specifiek is afgestemd op 5G-fronthaul.

Dit artikel onderzoekt hun architectonische verschillen, prestatie-implicaties (bandbreedte, latentie, transport), overwegingen rond functionele splitsing en waarom eCPRI steeds vaker wordt toegepast in 5G-RAN-implementaties.

🔄 Overzicht van CPRI

Wat is CPRI?

CPRI (Algemene openbare radio-interface) definieert een specificatie voor het transporteren van baseband I/Q (in-fase/quadratuur)-samples tussen Radio Equipment Control (REC, in wezen de basebandverwerkingsentiteit) en Radio Equipment (RE, de radiohoofdeenheid) via een fronthaul-koppeling.

Belangrijkste kenmerken van CPRI

• CPRI maakt gebruik van een tijdverdeelde multiplex (TDM), seriële interface — een gewijde glasvezel- of elektrische verbinding tussen REC en RE.

• Typische topologie: point-to-point (één REC naar één RE) of point-to-multipoint (één REC naar meerdere RE’s) alleen.

• Transportnetwerkcapaciteit is minimaal: netwerkfuncties (QoS, routing, pakketvermelding) maken meestal geen deel uit van de CPRI-interface zelf.

Beperkingen in het 5G-tijdperk

Hoewel CPRI goed heeft gefunctioneerd in eerdere draadloze generaties, heeft het ernstige nadelen bij schaalbaarheid voor 5G:

• Ruwe I/Q-transport leidt tot zeer hoge fronthaul-datarates (vooral bij toepassing van massieve MIMO en grote draaggolfbandbreedten) — de glasvezel-/transportcapaciteit wordt een knelpunt.

• Starre functionele splitsing: basebandverwerking is grotendeels gecentraliseerd, wat flexibiliteit en efficiëntie beperkt.

• Propriëtaire of leveranciersspecifieke implementaties bemoeilijken vaak interoperabiliteit.

🔄 Overzicht van eCPRI

Wat is eCPRI?

eCPRI (Uitgebreide algemene openbare radio-interface) is een pakketgebaseerde fronthaul-interface-specificatie die rond 2017 werd geïntroduceerd door meerdere telecomleveranciers om aan de 5G-fronthaulvereisten te voldoen.

Belangrijkste kenmerken van eCPRI

• Pakkettransport: eCPRI maakt gebruik van Ethernet/IP/UDP of MAC-laag pakketnetwerken in plaats van uitsluitend een gewijde seriële verbinding.

• Ondersteunt flexibeler functionele splitsing binnen de FYSIEKE laag van het RAN (bijv. tussen DU en RU), waardoor de getransporteerde datarates worden verminderd.

• Flexibeler topologie: ondersteunt point-to-point, punt-naar-meerdere-punten en meerdere-punten-naar-meerdere-punten verbindingen in het fronthaul-netwerk.

• Ontworpen voor schaalbaarheid, leveranciersinteroperabiliteit en kosteneffectieve implementatie met standaard netwerkapparatuur.

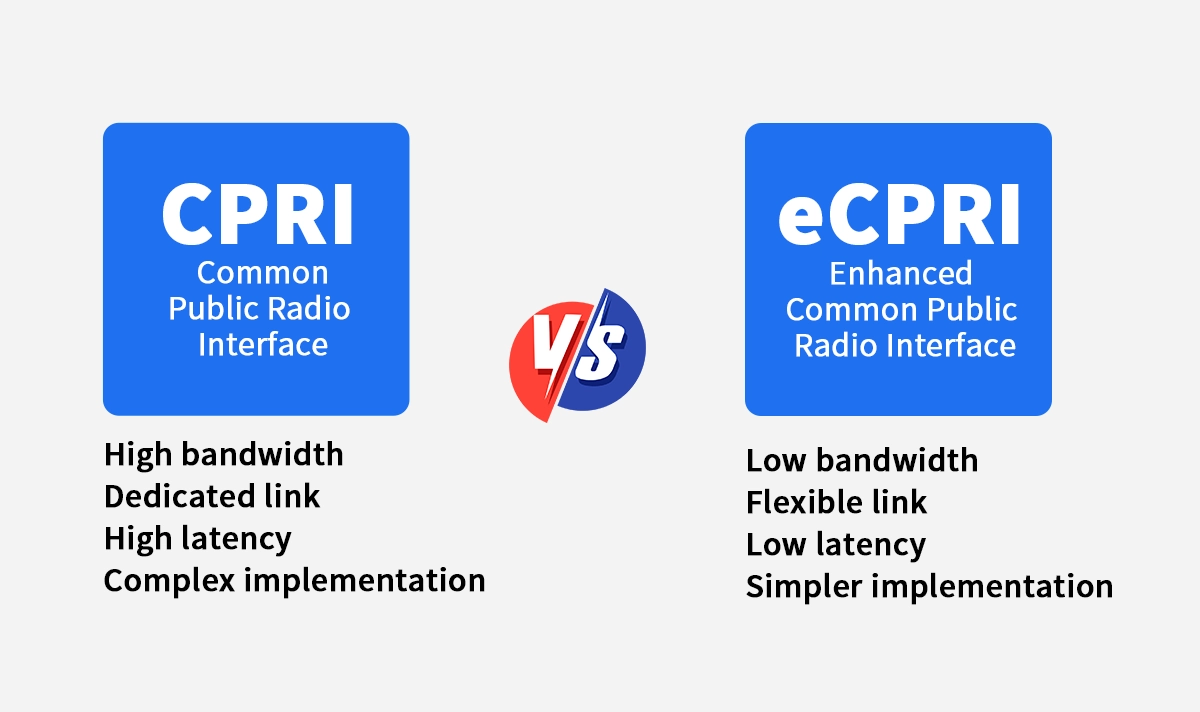

🔄 Directe vergelijking – CPRI versus eCPRI

Transportmedium en topologie

Eigenschap	CPRI	eCPRI
Transportmedium	Gewijde seriële/optische verbinding, op TDM gebaseerd	Pakketgeschakeld Ethernet/IP/UDP of MAC-laag
Topologie	Voornamelijk punt-naar-punt of punt-naar-meerdere-punten	Punt-naar-punt / punt-naar-meerdere-punten / meerdere-punten-naar-meerdere-punten
Netwerkfuncties	Minimaal; interface is grotendeels statisch	Volledige ondersteuning van transportnetwerk (switching, QoS, redundantie)

Bandbreedte en efficiëntie

eCPRI vermindert drastisch de bandbreedtevereisten voor fronthaul ten opzichte van CPRI door gebruik te maken van functionele splitsing en pakketgebaseerd transport. Zo wordt vaak genoemd dat eCPRI de benodigde bandbreedte kan reduceren tot ongeveer een tiende van wat CPRI zou vereisen onder vergelijkbare omstandigheden.

Flexibiliteit van functionele splitsing

CPRI heeft een relatief rigide splitsing (in wezen transport van ruwe I/Q-samples), wat de flexibiliteit beperkt. In tegenstelling thereto, eCPRI ondersteunt vele verschillende opties voor functionele splitsing (zoals 7.x in 3GPP TR38.801), waardoor meer basebandverwerking naar de DU kan worden verplaatst, wat de belasting op het fronthaul verlicht.

Latentie, jitter en synchronisatie

Beide interfaces moeten voldoen aan strenge eisen op het gebied van latentie en synchronisatie vanwege de radioverwerking, maar het pakketgebaseerde transport van eCPRI introduceert extra ontwerpvereisten (bijv. jitterbeheersing, integriteit van pakketvolgorde, PTP-timing) die het netwerk moet ondersteunen.

Leveranciersinteroperabiliteit en openheid

CPRI-implementaties werden vaak propriëtair en leveranciersgebonden, waardoor multi-leveranciersinteroperabiliteit werd beperkt. eCPRI is ontworpen om beter te ondersteunen open RAN-implementaties en hergebruik van standaard netwerkinfrastructuur.

Kosten- en implementatiegevolgen

Omdat eCPRI gebruikmaakt van standaard Ethernet-/pakketverwerkingshardware, biedt het potentiële kostenbesparingen ten opzichte van de propriëtaire koppelingen die typisch zijn bij CPRI. Dat gezegd zijnde, kan migratie naar eCPRI nieuwe transportapparatuur, synchronisatiemechanismen en een herontwerp van het netwerk vereisen.

🔄 Wanneer CPRI versus eCPRI gebruiken? Praktische overwegingen

Toepassingsgebieden waar CPRI nog steeds levensvatbaar is

Ondanks zijn beperkingen, CPRI blijft het levensvatbaar in scenario’s zoals:

• Verouderde 4G- of vroege 5G-implementaties waarbij de fronthaul-koppeling eenvoudig is en de capaciteitsvereisten bescheiden zijn.

• Locaties waar al een dedicated koppeling aanwezig is en upgraden naar pakketfronthaul niet kosteneffectief is.

Toepassingsgebieden waar eCPRI wordt verkozen

eCPRI wordt verkozen wanneer:

• Het implementeren van 5G-netwerken met massieve MIMO, brede draaggolfbandbreedtes en een hoog aantal sectoren—wat leidt tot zware fronthaul-verkeersbelasting.

• Gecentraliseerde RAN (C-RAN), DU/RU-splitsing, virtualisatie en open RAN-architecturen worden geïmplementeerd.

• Transportnetwerken maken al gebruik van Ethernet/IP en willen standaardcomponenten opnieuw gebruiken.

Migratie- en hybride scenario’s

Veel operators migreren geleidelijk—waarbij CPRI behouden blijft voor sommige locaties, terwijl eCPRI wordt ingezet voor nieuwe 5G-opbouw. Fronthaulgateways of conversielaag kunnen ondersteuning bieden voor bestaande CPRI terwijl ze verbinding maken met pakketnetwerken.

🔄 Impact op LINK-PP-producten en fronthaulconnectiviteit

Vanuit het oogpunt van leveranciers van connectiviteitshardware zoals LINK‑PP, impliceert de verschuiving van CPRI naar eCPRI nieuwe productontwerp- en kwalificatievereisten:

• Optische modules (bijv., 25G SFP28, 40G QSFP+, 50G QSFP28 ) en Ethernet-transceivers die geschikt zijn voor pakketfronthaul.

• RJ45-connectoren en high-speed Ethernet-interfaces die compatibel zijn met fronthaultransport.

• Het garanderen van modules met lage latentie, minimale jitter en hoge betrouwbaarheid die voldoen aan de eisen van netwerken op basis van pakketten voor eCPRI.

• Ondersteuning van open ecosystemen en interoperabiliteit, wat aansluit bij multi-vendor open RAN-implementaties met gebruik van eCPRI.

Door producten af te stemmen op eCPRI-gebaseerde fronthaul, waarborgt LINK-PP relevantie voor 5G/6G-netwerkimplementaties, in plaats van vast te zitten in verouderde CPRI-alleen-toepassingen.

H2: Samenvatting en vooruitblik

Samenvattend:

• CPRI is een volwassen fronthaulinterface die geschikt is voor eerdere mobiele netwerken (2G/3G/4G) en sommige initiële 5G-implementaties, maar die moeite heeft met de bandbreedte-, flexibiliteits- en kostenvereisten van full-scale 5G.

• eCPRI vertegenwoordigt de toekomst van fronthaul: op pakketten gebaseerd, schaalbaar, flexibel, kostenefficiënt en afgestemd op open RAN- en virtualisatietrends.

• Voor netwerkoperators, maakt de verschuiving naar eCPRI beter hergebruik van Ethernetinfrastructuur mogelijk, vermindert de fronthaulbandbreedte en biedt flexibeler functionele splitsingen.

• Voor component- en moduleleveranciers (zoals LINK-PP), waarbij het waarborgen van productcompatibiliteit met eCPRI-transport en 5G-aanpassing cruciaal is om concurrentiekrachtig te blijven.

Naarmate netwerken zich blijven ontwikkelen richting 6G en gedecentraliseerde RAN-architecturen, zal het verschil tussen CPRI en eCPRI nog duidelijker worden—waardoor vroegtijdige adoptie van eCPRI-gebaseerde ontwerpen een strategisch voordeel is.
