자기식 RJ45 커넥터가 이더넷 시스템의 신호 무결성을 향상시키는 방법

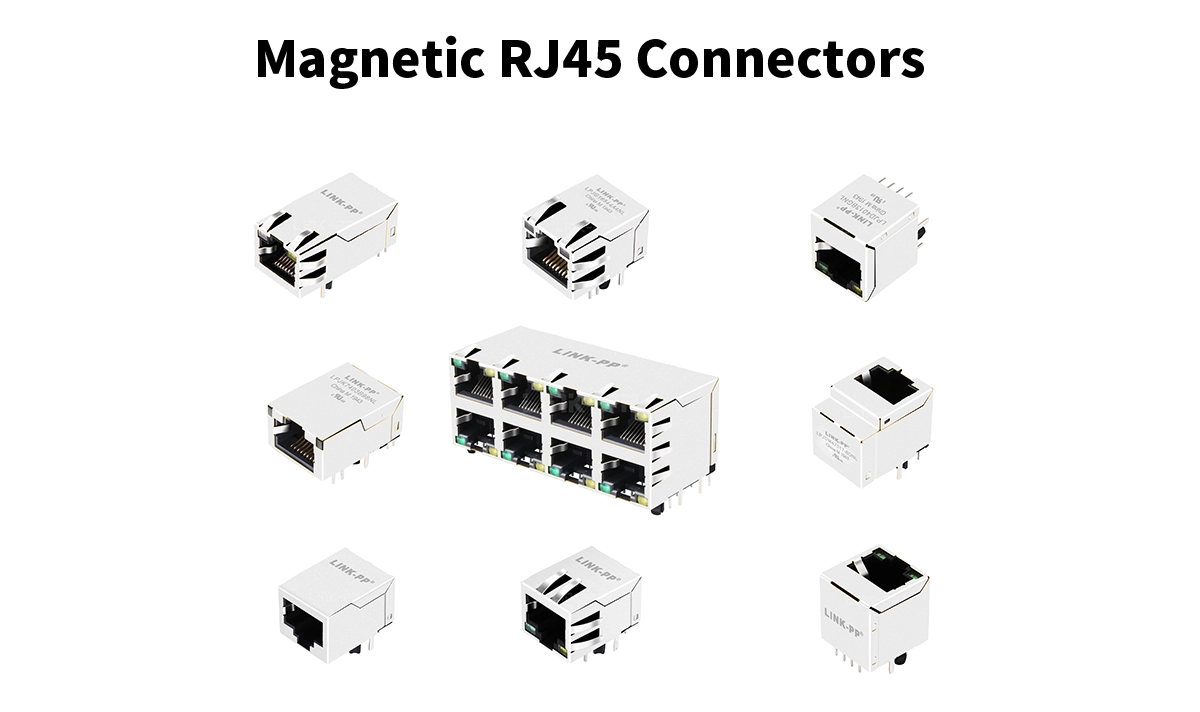

오늘날 고속 이더넷 환경에서 신호 무결성을 유지하는 것은 신뢰할 수 있는 데이터 전송을 달성하고 네트워크 가동 중단 시간을 최소화하는 데 매우 중요합니다. 이 노력에서 핵심적인 역할을 하는 구성 요소 중 하나는 자기식 RJ45 커넥터—이더넷 잭과 변압기 및 콘덴서와 같은 자기 회로를 통합한 소형 일체형 솔루션입니다.

At LINK-PP, 신뢰받는 제조업체인 통합형 RJ45 커넥터 및 LAN 매그네틱스, 이러한 자기 부품은 IEEE 표준 준수를 보장하도록 정밀하게 설계되었으며, 소비자용 및 산업용 등급 애플리케이션 모두에 최적화되어 있습니다.

아래에서는 자기식 RJ45 커넥터가 신호 무결성 향상 및 전반적인 이더넷 성능 개선에 어떻게 기여하는지 살펴봅니다.

갈바니적 절연: 데이터 및 장비 보호

통합형 RJ45 커넥터의 주요 기능 중 하나는 응용 유형. 입니다. 커넥터 내부에 탑재된 통합 이더넷 변압기는 PHY(물리 계층 칩)를 외부 전기적 방해 요소로부터 격리시킵니다. 이 절연은 일반적으로 최대 1500Vrms, 를 지원하며, 내부 회로를 과전압 스파이크, 그라운드 루프 또는 기타 고전압 이상 현상으로부터 보호합니다.

중요성:

• 네트워크 연결 장치 간 그라운드 전위 차이를 방지합니다.

• 민감한 IC를 전기 서지로부터 보호합니다.

• 장기적인 장치 신뢰성 및 신호 선명도 향상에 기여합니다.

공통 모드 노이즈 억제: 깨끗한 전송 보장

고주파 환경에서는, 공통 모드 노이즈 가 신호 품질을 심각하게 저하시킬 수 있습니다. 자기식 RJ45 커넥터는 차분 쌍의 두 선을 따라 전달되는 원치 않는 노이즈 신호를 필터링하는 내장형 공통 모드 콘덴서 를 통해 이를 해결합니다.

이러한 부품은 전자기 간섭(EMI) 및 무선 주파수 간섭(RFI)이 더 흔히 발생하는 산업용 또는 밀집 배치 시스템에서 특히 유용합니다.

이점:

• 향상됨 EMI/EMC 준수.

• 감소됨 비트 오류율 및 재전송.

• 보다 안정적이고 예측 가능한 데이터 링크.

임피던스 매칭 및 리턴 로스 최적화

임피던스 불일치로 인해 발생하는 신호 반사는 (귀환 손실, return loss), 를 유발할 수 있습니다. 이 현상은 일부 신호 에너지가 원천 쪽으로 반사되는 것을 의미합니다. LINK-PP의 자기식 RJ45 커넥터는 전송선로의 임피던스(일반적으로 100옴)와 일치하도록 설계되어 반사를 줄이고 신호 효율을 극대화합니다.

결과:

• 더 명확한 신호 경로.

• 신호 대 잡음비(SNR) 향상.

• 10GBase-T와 같은 더 높은 데이터 전송률 지원. 1G, 5G, 또는 심지어 10G 이더넷.

균형 잡힌 차분 신호 전송 유지

이더넷은 차분 신호 전송, 에 의존합니다. 여기서 데이터는 극성이 반대인 쌍선을 통해 전송됩니다. 신호의 불균형은 모드 변환 또는 크로스토크를 초래할 수 있습니다. 자기식 RJ45의 변압기는 비균형 신호를 차분 신호로, 또 그 반대로 변환함으로써 이 균형을 유지합니다.

결과:

• 최소화된 크로스토크 및 신호 왜곡(skew).

• 긴 케이블 길이에서도 안정적인 전송.

• IEEE 802.3 사양에 대한 향상된 준수.

파워 오버 이더넷(PoE) 호환성

LINK-PP의 자기 부품이 내장된 RJ45 은 또한 PoE 및 PoE+, 를 지원합니다. 여기서 데이터와 전력이 동일한 케이블을 공유합니다. 자기 부품은 직류 전력과 고주파 신호를 격리 및 필터링하여 안전하고 간섭 없는 작동을 가능하게 합니다.

장점:

• 케이블 수 감소로 인한 설치 간소화.

• 전원 공급 장치(PD)에 대한 전기적 절연.

• IP 카메라, VoIP 전화기, 액세스 포인트와 같은 PoE-지원 시스템에서의 신뢰성 있는 성능.

LINK-PP 자기식 RJ45 커넥터를 선택해야 하는 이유는?

LINK-PP는 자기식 네트워킹 부품 개발 및 제조 분야에서 20년 이상의 경험을 보유하고 있습니다. 당사의 통합형 RJ45 커넥터 는 글로벌 브랜드들로부터 신뢰받고 있으며, RoHS, REACH, 와 IEEE 802.3 기준을 충족하도록 보장합니다.
.

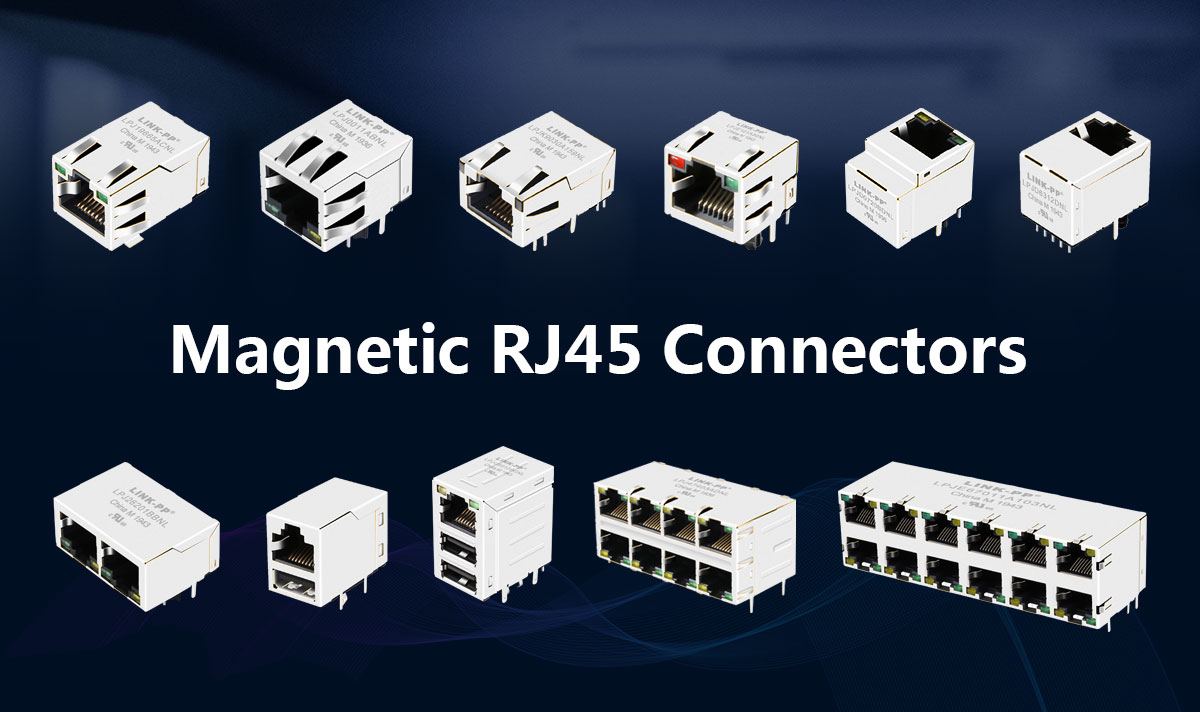

여기에서 LINK-PP의 자기식 RJ45 커넥터 제품군을 둘러보세요:
제품 페이지 LINK-PP 통합형 RJ45 커넥터 제품 페이지

주요 특징은 다음과 같습니다:

• 10/100/1000Base-T 애플리케이션용 통합 자기 부품.

• 우수한 삽입 손실 및 리턴 로스 성능.

• 소형이며, 표면 실장(SMT) 및 스루홀(through-hole) 옵션 제공.

• 상업용 및 산업용 온도 범위에 맞춘 다양한 모델 제공.

마무리하며

변압기가 내장된 RJ45 커넥터의 역할은 단순한 물리적 인터페이스 제공을 넘어서는 것입니다. 통합 자기 부품을 갖춘 이러한 커넥터는 신호 무결성 향상, 신호 무결성 향상, 시스템 내구성 강화, 와 고속 전송 및 PoE 애플리케이션 지원.

LINK-PP와 같은 신뢰할 수 있는 공급업체를 선택함으로써, 설계 엔지니어 및 네트워크 통합 담당자는 LINK-PP, , 기술적으로 타당하고 성능 최적화된 부품을 사용하고 있음을 확신할 수 있습니다..
