SFP 모듈을 스위치 또는 미디어 컨버터와 매칭하는 방법

SFP 모듈 일치 여부 확인은 스위치 또는 미디어 컨버터 신뢰할 수 있는 광섬유 네트워크 구축 시 매우 중요한 단계입니다. 부적절한 모듈을 사용하면 링크 실패, 성능 저하 또는 완전한 불호환 문제가 발생할 수 있습니다. 본 가이드에서는 실제 산업 표준 및 벤더 요구 사항에 근거해 반드시 확인해야 할 핵심 요소들을 설명합니다. 이를 통해 귀하의 SFP 모듈 장치와 원활하게 작동하도록 보장합니다.

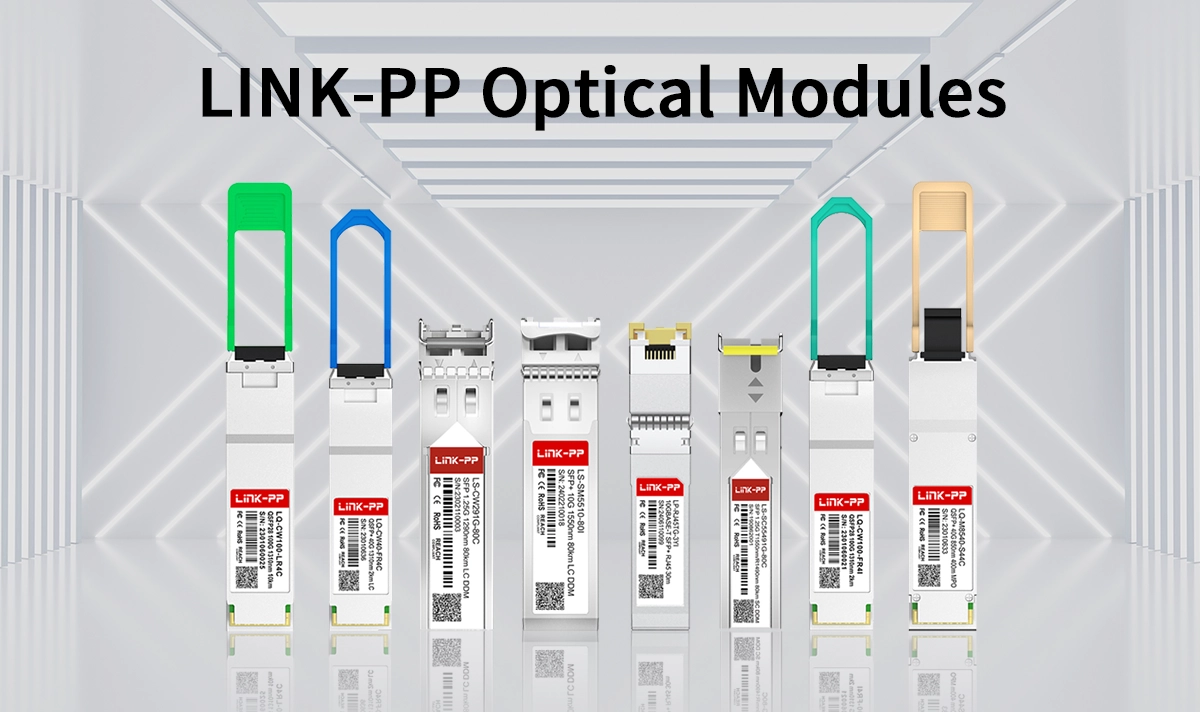

산업용 및 상업용 배포를 지원하기 위해, 본 문서에서는 LINK-PP의 호환 가능한 광 트랜스시버 제품도 함께 소개합니다:

---

➡️ SFP 호환성의 중요성

SFP(Small Form-factor Pluggable) 및 멀티모드 는 외형상 동일해 보일 수 있으나, 속도, 인코딩 방식, 광학 파라미터에서 차이가 있습니다. 네트워크 스위치 및 미디어 컨버터는 이러한 파라미터를 엄격히 해석합니다. 불일치 시 다음과 같은 문제가 발생할 수 있습니다:

• 링크 없음 또는 간헐적인 링크

• “지원되지 않는 트랜스시버”와 같은 경고 메시지”

• 처리량 감소 또는 전송 불안정

• DDM/DOM 모니터링 오류

호환성 확보는 향후 문제 해결 작업을 방지하고 안정적인 네트워크 성능을 보장합니다.

➡️ 우선 장치 호환성 확인

● 제조사의 지원 트랜스시버 목록 검토

시스코(Cisco), HPE, 아루바(Aruba), 주니퍼(Juniper), 마이크로티크(MikroTik) 등 주요 브랜드 스위치는 일반적으로 “지원 트랜스시버 목록(Supported Transceiver List)”을 공개합니다.”
SFP 모듈 구매 전 반드시 다음 사항을 확인하세요:

• 해당 모듈 모델이 명시적으로 목록에 포함되어 있는지

• 모듈 유형(1G, 10G, BiDi, CWDM, DWDM, 등)이 지원되는지

• 해당 장치가 타사 모듈을 지원하는지(대부분은 지원하지만, 일부는 펌웨어를 통해 제한함)

● 벤더 잠금(Vendor Locking) 및 코딩 이해

일부 벤더는 코딩(EEPROM 서명)을 적용합니다. 호환 가능한 SFP는 벤더 ID를 정확히 일치시켜야 다음 문제를 방지할 수 있습니다:

• “무단 트랜스시버” 경고

• 광 포트 비활성화

LINK-PP 모듈은 주요 브랜드와 호환되도록 코딩 가능하여, 혼합 브랜드 환경에서도 적합합니다.

---

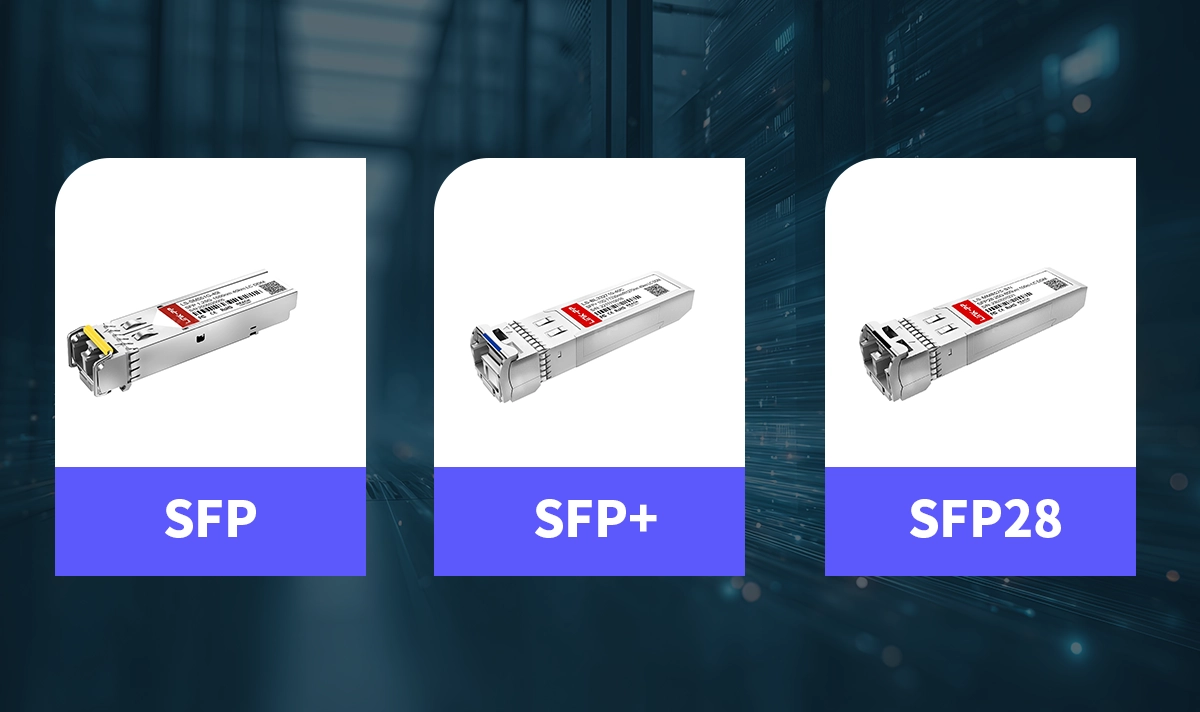

➡️ 올바른 속도 매칭: SFP vs SFP+ vs SFP28

▷ 속도는 포트 사양과 반드시 일치해야 함

• SFP = 1.25 Gbps(1G)

• SFP+ = 10 Gbps(10G)

• SFP28 = 25 Gbps(25G)

스위치 포트는 SFP/SFP+ 속도 간 자동 협상 기능을 제공하지 않습니다. 1G SFP는 10G 전용 SFP+ 포트에서 작동할 수 없습니다.

▷ 하위 호환성(Backward Compatibility) 확인

일부 10G 포트는 1G로 다운그레이드(fallback)를 지원하지만, 그렇지 않은 경우도 있습니다. 이는 다음 요소에 따라 달라집니다:

• PHY 설계

• 펌웨어

• 플랫폼 세대

항상 공급업체 문서에서 확인하십시오.

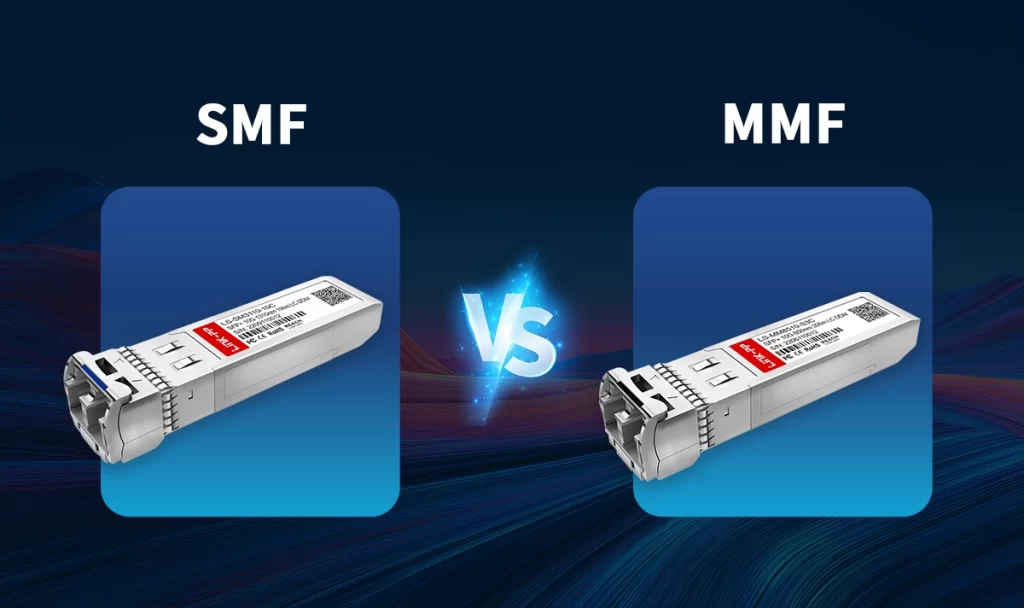

➡️ 광섬유 종류 및 커넥터 인터페이스 일치 여부 확인

♦ 링크 양단의 광섬유 종류는 반드시 동일해야 합니다.

• 단일 모드(SMF, OS1/OS2) 장거리 전송용

• 다중 모드(MMF, OM2/OM3/OM4/OM5) 단거리 연결용

SMF와 MMF는 서로 호환되지 않습니다.

♦ 커넥터 유형

대부분의 SFP 모듈은 LC 듀플렉스, 를 사용하지만, 일부(BiDi, 구리 RJ45 등)는 다릅니다. 다음을 확인하십시오:

• 이중 방향(duplex) 광섬유용 LC-LC 커넥터

• LC-SC 변환은 패치 패널 또는 피그테일을 통해서만 가능

• 동일 링크에서 BiDi와 이중 방향(duplex)을 혼합 사용 금지

➡️ 광 파장 및 전송 거리 일치 여부 확인

● 양단 모두 동일한 파장을 사용해야 합니다.

일반적인 파장 쌍:

• 850nm (MMF)

• 1310nm (SMF 단/중거리용)

• 1550nm (SMF 장거리용)

• BiDi 쌍 예: 1310/1550nm (TX/RX가 양단에서 반대 방향으로 매칭되어야 함)

파장이 불일치하면 링크 설정이 불가능합니다.

● 최대 전송 거리 및 링크 예산 확인

거리 등급은 다음 요소에 따라 달라집니다:

• 송신 파워

• 수신기 감도

• 광섬유 감쇠

• 커넥터 및 스파이스 손실

10G 포트가 1G(optics)으로 연결됨

• 1G 850nm MMF: 300m

• 1G 1310nm SMF: 10km

• 1G 1550nm SMF: 80km까지

장거리 SFP 모듈은 정확한 링크 예산 계산이 필요합니다.

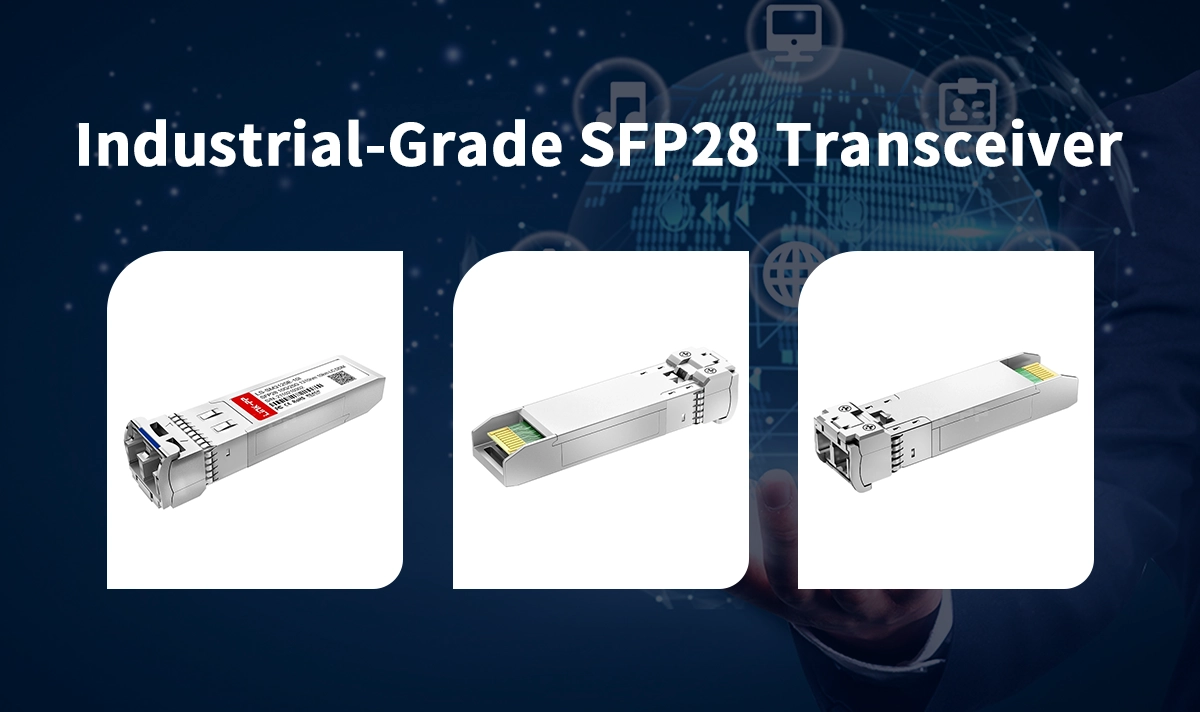

➡️ 환경 등급 고려: 상업용 vs 산업용 SFP

산업용 SFP 모듈을 선택해야 하는 경우

산업용 네트워크(공장 자동화, 실외 캐비닛, 교통 시스템 등)는 다음 조건을 견딜 수 있는 트랜스시버를 요구합니다:

• –40°C ~ +85°C 온도 범위

• 고습도 및 진동

• 전압 변동

LINK-PP 산업용 SFP 모듈 확장된 온도 범위 및 혹독한 환경 신뢰성 테스트를 완료했습니다.

➡️ DDM/DOM 지원 여부 확인

장치가 디지털 진단 기능을 지원하는지 확인하세요.

DDM/DOM(SFF-8472) 다음 항목의 실시간 모니터링을 가능하게 합니다:

• 광 송신 출력

• 광 수신 출력

• 온도

• 공급 전압

• 레이저 바이어스 전류

일부 스위치는 DDM 기능이 있는 SFP를 필수로 요구하지만, 구형 장치는 이를 지원하지 않을 수 있습니다.

➡️ 적용 분야 유형 확인: 이더넷, 파이버 채널, 또는 CWDM/DWDM

▲ 이더넷 vs 파이버 채널

이 둘은 호환되지 않습니다.

• 이더넷 SFP는 IEEE 802.3 표준을 사용

• 파이버 채널 SFP FC-PI 표준을 사용

▲ 장거리 메트로 링크용 CWDM/DWDM

다음 분야에 사용됩니다: ISP, 통신 및 WDM 시스템용. 다음 사항을 반드시 일치시켜야 합니다:

• ITU 채널 간격

• 대역 계획

• 링크 예산

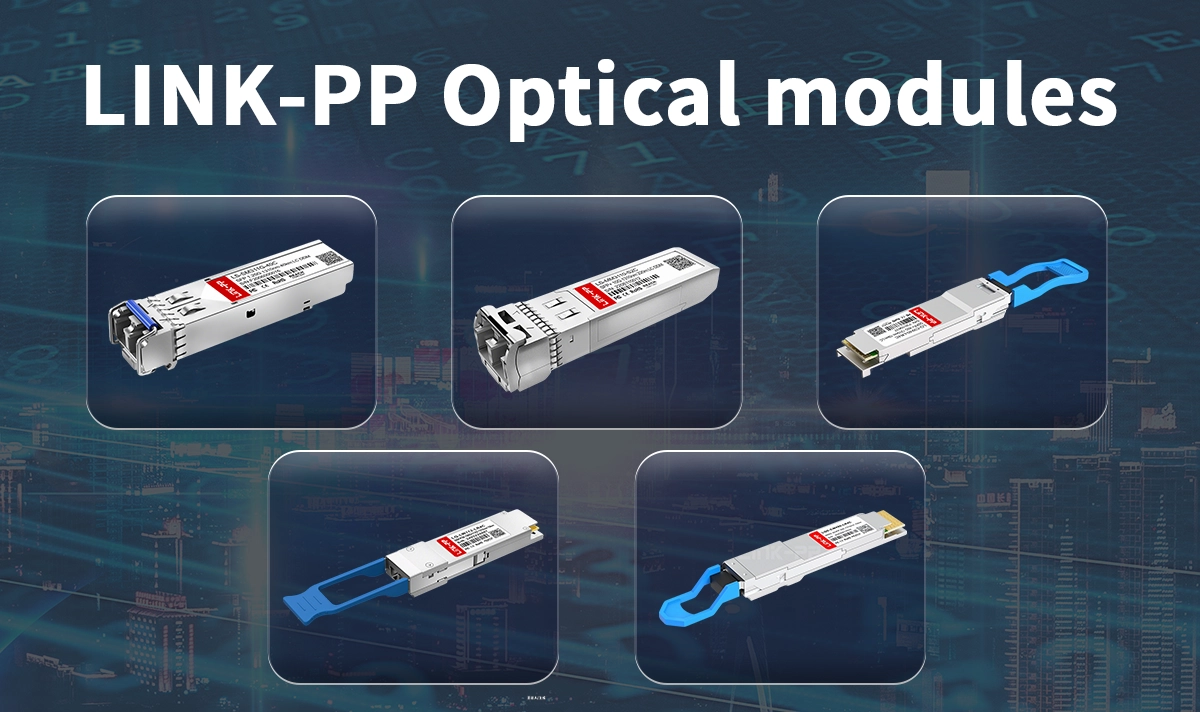

➡️ 권장 LINK-PP 호환 SFP 모듈

LINK-PP 주요 스위치 제조사와 호환되는 신뢰성 높은 1G/10G 산업용 SFP 및 SFP+ 모듈 전 제품군을 제공합니다:

인기 있는 옵션에는 다음이 포함됩니다:

• 1G SX / LX SMF/MMF 모듈

• 10G SFP+ SR / LR 모듈

• 단일 광섬유 링크용 BiDi SFP

• 극한 온도 환경용 산업 등급 SFP

이 모듈들은 IEEE, SFF-8472 및 MSA 사양을 충족하여 상호 운용성을 보장합니다.

➡️ 결론

스위치 또는 미디어 컨버터와 호환되는 SFP 모듈을 선택하려면 장치 호환성, 포트 속도, 광섬유 종류, 파장, 전송 거리, 코딩 방식, 환경 등급 등 여러 기술적 매개변수를 검증해야 합니다. 이러한 요소들을 점검하면 SFP 모듈이 네트워크에 원활하게 통합되고 안정적이며 장기적인 성능을 제공함을 보장할 수 있습니다.

기업용 네트워크를 구축하든 산업 현장 시스템을 배치하든, 검증된 SFP 공급업체—예를 들어 LINK-PP—를 선택하면 호환성 위험을 제거하고 네트워크 설계를 간소화할 수 있습니다.
