RJ45 매그잭 연결 문제 진단 및 수리

네트워크 연결이 끊기나요? 느린 속도 또는 작동하지 않는 포트를 경험하고 계신가요? 소박한 RJ45 매그잭 (매그네틱스 모듈 + 잭)은 종종 귀하의 이더넷 연결에서 묵묵히 기여하는 영웅이자, 혹은 문제의 원인입니다. 이 포괄적인 가이드는 RJ45 매그잭의 10가지 가장 흔한 고장 사례, 그 근본 원인 및 실행 가능한 해결 방안을 심층적으로 다룹니다. 문제 진단 방법을 배우고, 효과적인 수정 조치를 적용하며, LINK-PP 매그잭 강력하고 끊김 없는 네트워크 성능을 보장하기 위해 신뢰할 수 있는 구성 요소(예: Magjack)를 선택하는 법을 익히세요. 네트워크 엔지니어, 하드웨어 설계자, IT 전문가 모두를 위한 매그잭 유지보수 및 문제 해결 기술을 마스터하세요!

서론: RJ45 매그잭의 핵심적 역할

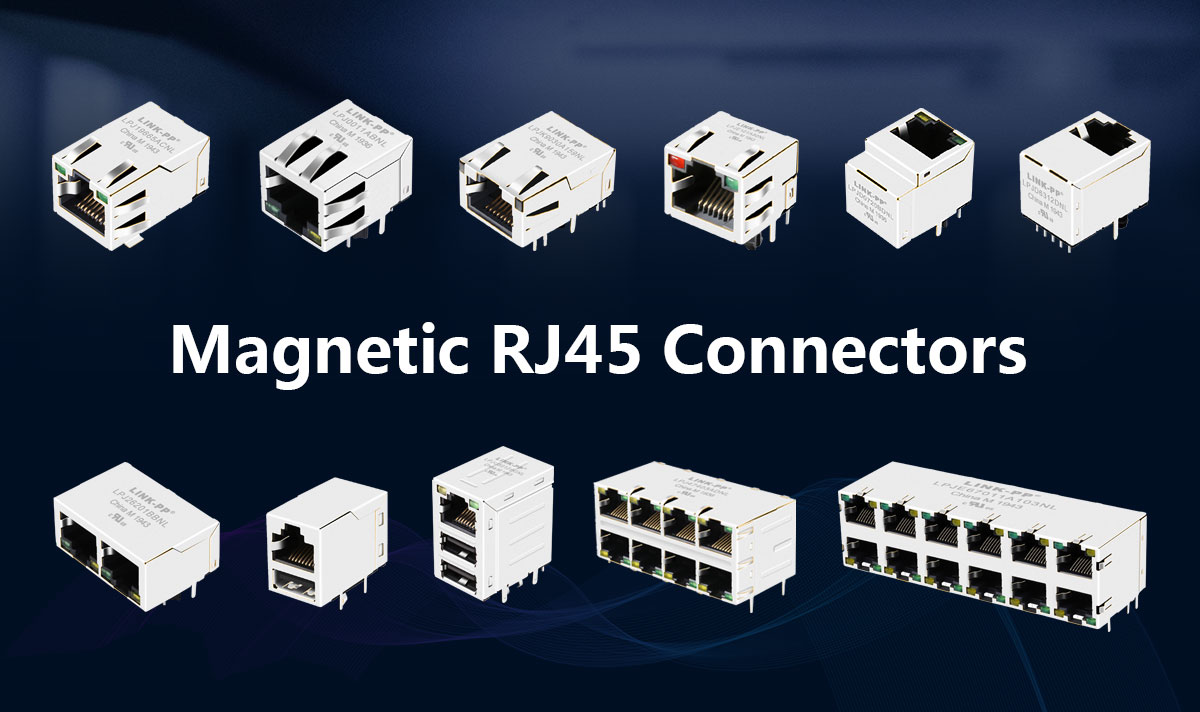

RJ45 매그잭(Magjacks) 신호 변압기(매그네틱스), 공통모드 차단기 및 물리적 커넥터를 하나의 모듈로 통합합니다. 이들은 전기적 절연, 잡음 억제, 신호 무결성, 그리고 물리적 인터페이스 안정성을 제공합니다. 고장 시 네트워크 포트 전체가 마비되어 비용이 많이 드는 다운타임을 유발할 수 있습니다. RJ45 커넥터 문제, 이더넷 포트 고장, 와 매그잭 문제 해결 은 견고한 인프라 구축을 위해 필수적입니다.

흔한 RJ45 매그잭 고장 사례 및 근본 원인

🔥 1. 물리적 손상 및 마모(명백한 원인)

• 증상: 휘어지거나 부러진 핀, 갈라진 하우징, 헐거운 포트, 불안정한 접점.

• 원인: 거친 결합/분리 작업, 케이블 과도한 인장, 기계적 충격, 저품질 잭 사용.

• 키워드: 손상된 RJ45 잭, 고장 난 이더넷 포트, RJ45 커넥터 수리.

⚡ 2. 전기적 과부하(EOS) 및 정전기 방전(ESD)

• 증상: 포트 완전 고장, 비정상 동작, 링크 불안정.

• 원인: 전력 서지, 부적절한 접지, 설치 중 부주의한 정전기 방전 취급.

• 키워드: 이더넷 포트 ESD 손상, RJ45 서지 보호, 매그잭 EOS 고장.

🌡️ 3. 열 스트레스 및 과열(특히 PoE 환경에서)

• 증상: 부하 증가 시 포트 다운, 플라스틱 변색, 타는 냄새, 수명 단축.

• 원인: 부족한 방열 설계, 높은 주변 온도, PoE 전력 한계 초과, 부적절한 공기 순환.

• 키워드: PoE 매그잭 과열, RJ45 열 관리, 이더넷 포트 과열.

📡 4. 신호 무결성 저하 및 EMI/RFI 문제

• 증상: 높은 패킷 손실, 속도 저하, 지연 시간 증가, 링크 협상 실패.

• 원인: 손상된 매그네틱스, 부적절한 PCB 배치, 차폐 부족, 그라운드 루프, 외부 잡음 원인.

• 키워드: 이더넷 신호 잡음, RJ45 EMI 문제, 매그잭 신호 무결성.

🧪 5. 부식 및 오염

• 증상: 불안정한 연결, 고저항, 핀 상에 녹색/흰색 잔류물 확인.

• 원인: 습기 노출, 황화 환경(H₂S), 염분 분무, 먼지 유입, 플럭스 잔여물.

• 키워드: RJ45 부식, 이더넷 포트 오염, 매그잭 환경적 고장.

🔌 6. PoE(Power over Ethernet) 관련 고장

• 증상: PD(Powered Device) 전원 인가 실패, 불안정한 전력 공급, 포트 자동 종료.

• 원인: 과전류, 단락, 호환성 부족 파워 오버 이더넷(PoE) 표준(802.3af/at/bt), 결함 있는 시그니처 감지.

• 키워드: PoE 포트 고장, RJ45 매그잭 PoE 문제, 이더넷 전력 공급 문제.

🧩 7. 매그네틱스 포화 또는 고장

• 증상: 왜곡된 신호, 특정 속도/거리에서 링크 설정 불가능.

• 원인: 변압기 권선의 DC 불균형, 과도한 전류, 제조 결함.

• 키워드: 이더넷 트랜스포머 고장, 매그잭 매그네틱스 문제, RJ45 신호 왜곡.

🛠️ 8. 솔더 조인트 피로 및 PCB 장착 문제

• 증상: 불안정한 연결, 압력을 가해야만 작동하는 포트, 균열이 보이는 솔더.

• 원인: 기계적 응력/진동, 열 사이클링, 부적절한 솔더링 공정.

• 키워드: RJ45 솔더 조인트 고장, 이더넷 포트 느슨한 연결, PCB 장착형 RJ45 문제.

⚖️ 9. 호환성 및 표준 불일치

• 증상: 낮은 속도에서만 링크 설정(예: 1Gbps 대신 10Mbps), 오토네고시에이션 실패.

• 원인: 비규격 케이블 사용(예: CCA), 페어 불일치, 목표 속도/거리에 맞지 않는 매그잭.

• 키워드: RJ45 호환성 문제, 기가비트 이더넷 문제, Cat6 커넥터 고장.

🏭 10. 제조 결함 및 위조 부품

• 증상: 조기 고장, 사양 미달 성능, 일관성 없는 동작.

• 원인: 열악한 재료, 부적절한 품질 관리, 정품 매그네틱스/격리 기능이 없는 위조 부품.

• 키워드: 위조 RJ45 커넥터, 매그잭 품질 관리, 이더넷 부품 신뢰성.

RJ45 매그잭 문제 진단: 단계별 안내

1. 육안 검사: 물리적 손상, 부식, 오염, 과열 징후를 점검합니다.

2. 케이블 및 장치 교체: 케이블/장치 결함을 배제합니다. 알려진 양호한 구성 요소로 테스트합니다.

3. 링크 상태 및 LED: 포트 LED 동작(링크, 활동, 속도)을 관찰합니다.

4. 소프트웨어 진단: 스위치/라우터 로그를 사용합니다(show interfaces), OS 네트워크 진단 도구를 활용합니다.

5. 고급 테스트(가능할 경우):

   • 케이블 테스터(연속성, 개방, 단락, 오배선 점검).

   • TDR(Time Domain Reflectometer)를 이용한 임피던스 불일치/케이블 결함 진단.

   • 프로토콜 분석기로 패킷 오류, CRC 오류 분석.

   • 부하 조건에서 열화상 촬영( PoE 문제 진단용).

> 🔍 Don’t let network downtime cost you! Bookmark this guide for your next troubleshooting session. <<

검증된 해결책 및 예방 전략

🛡️ 1. 물리적 손상 및 마모 대응

• 해결 방안: 손상된 잭을 교체합니다. 스트레인 릴리프 부츠/케이블 클램프를 사용합니다. 직원에게 올바른 삽입/제거 방법을 교육합니다.

• 예방 조치: 강화된 쉐이드와 높은 매칭 사이클 등급을 갖춘 견고한 잭을 명세합니다.

• LINK-PP 권장 사항: 고려할 사항: LINK-PP LPJG0926HENL – Features a zinc alloy shield and enhanced durability for high-traffic environments.

⚡ 2. EOS/ESD 손상 완화

• 해결 방안: 손상된 매그잭을 교체합니다. 적절한 챠시 그라운딩을 보장합니다. ESD 안전 절차를 준수합니다.

• 예방 조치: 높은 정전기 방전(ESD) 보호가 유리합니다. 정격치(예: ±15kV 접촉/공기)를 갖춘 매그잭을 선택합니다. 라인 측에 TVS 다이오드를 통합합니다.

• LINK-PP 권장 사항: LINK-PP LPJK9436AHNL 은 우수한 ESD 보호 성능(±16kV)과 통합 공통모드 콘덴서를 제공합니다.

❄️ 3. 열 및 PoE 과열 문제 해결

• 해결 방안: 공기 흐름을 개선하고, 히트싱크를 추가하며, 가능하면 PoE 부하를 줄이고, 과열된 매그잭을 교체합니다.

• 예방 조치: 목표 PoE 클래스(특히 802.3bt Type 4)에 맞춰 설계된 매그잭을 선택합니다. PCB 상의 충분한 열 설계(서멀 패드/비아, 그라운드 플레인)를 보장합니다.

• LINK-PP 권장 사항: LINK-PP LPJQP96282-8AHNL 은 고출력 PoE++(Type 4) 애플리케이션을 위해 특별히 설계되었으며, 뛰어난 열 성능을 제공합니다.

📶 4. 신호 무결성 및 EMI 문제 해결

• 해결 방안: 적절히 그라운딩된 차폐 케이블(STP/FTP)을 사용합니다. PCB 레이아웃을 검증합니다(트레이스 길이 최소화, 견고한 그라운드 플레인, 격리 간격 확보). 페라이트를 추가합니다.

• 예방 조치: 높은 CMRR(공통모드 제거비)과 적절한 차폐 기능을 갖춘 매그잭을 선택합니다. 매그네틱스가 목표 속도/거리에 맞게 튜닝되었는지 확인합니다.

• 키워드: 차폐형 RJ45 커넥터, EMI 저항성 매그잭, 높은 CMRR 변압기.

🧼 5. 부식 및 오염 문제 해결

• 해결 방안: 접점을 조심스럽게 청소하십시오(이소프로필 알코올, 접점 클리너 사용). 심하게 부식된 잭은 교체하십시오.

• 예방 조치: 부식에 강한 접점을 갖춘 매그잭(Magjack)을 지정하십시오(예: 니켈 위에 두꺼운 금 도금). 미사용 시 보호 캡을 사용하십시오. 혹독한 환경에서는 밀봉형/고 IP 등급 잭을 선택하십시오.

• LINK-PP 권장 사항: LINK-PP RJ45 커넥터 우수한 부식 저항성을 위해 50µ” 이상의 확장 금 도금을 지원합니다.

RJ45 매그잭 솔루션 비교표

고장 모드	즉각적인 조치	장기적 예방 전략	확인해야 할 주요 부품 사양
물리적 손상	매그잭 교체	스트레인 릴리프(strain relief) 적용; 고사이클 등급 잭 사용(예: >1500회)	강화된 하우징(예: 금속 실드); 견고한 핀 설계
EOS/ESD	매그잭 교체; 그라운딩 점검	고 ESD 등급 매그잭(±15kV 이상); TVS 다이오드	ESD 보호 등급; 내장 차okes(chokes)
PoE 과열	냉각 개선; 부하 감소; 교체	대상 PoE 클래스에 적합한 매그잭; PCB 열 관리	PoE 표준 준수(af/at/bt); 열전도 패드 인터페이스
신호 노이즈/EMI	차폐 케이블 사용; 배치(layout) 점검	고 CMRR(>40dB); 차폐형 매그잭; 적절한 PCB 배치	대상 주파수에서의 CMRR; 차폐 유형; 절연 전압
부식	접점 청소; 심할 경우 교체	두꺼운 금 도금(≥30µ”); 밀봉형 옵션; 보호 캡	접점 도금 두께; IP 등급(예: IP40)
납땜 접합부 균열	리플로우 납땜; 매그잭 교체	적절한 풋프린트 설계; 충분한 납땜 페이스트; 스트레인 릴리프	패드 설계 호환성; 견고한 SMT 단자

적절한 RJ45 매그잭 선택: LINK-PP 솔루션

고장 방지를 위해 고품질·신뢰성 있는 매그잭을 선택하는 것이 매우 중요합니다. LINK-PP 성능과 내구성을 위해 특별히 설계된 포괄적인 제품군을 제공합니다:

• 일반 응용 분야: LINK-PP LPJG16540AENL (100/1000Base-T, 경제적)

• 고출력 PoE++: LINK-PP LPJQP96282 (802.3bt 타입 4 규격 준수, 최적화된 열 관리)

• 혹독한 환경: LINK-PP LPJK0071AINL의 (산업용 온도 범위 -40℃~85℃)

• 10GBase-T: LINK-PP LPJM9661AGNL (10기가비트 성능, 낮은 스큐)

> 🔌 Upgrade your network reliability! Explore the full range of industrial-grade LINK-PP RJ45 Magjacks designed to solve these common failures. 오늘 바로 데이터시트 또는 샘플을 요청하세요! <<

설치 최적 관행 및 유지보수

• 취급 방법: 항상 ESD 예방 조치를 취하십시오. 핀을 직접 만지지 마십시오.

• 납땜: 권장 리플로우 프로파일을 엄격히 준수하십시오. 톰스토닝(tombstoning)을 피하십시오.

• PCB 레이아웃: Adhere strictly to manufacturer’s footprint and layout guidelines (isolation gap, ground plane, keep-out zones). Critical for 기가비트 이더넷 성능을 달성하려면 및 신호 무결성.

• 케이블링: 애플리케이션 속도에 맞는 인증 케이블(Cat5e, Cat6, Cat6a)을 사용하십시오. 적절한 종단 처리(termination)를 보장하십시오.

• 예방 점검: 특히 핵심 인프라에서는 포트의 먼지, 손상 또는 과열 여부를 주기적으로 점검하십시오.

결론: 장기적인 RJ45 매그잭 신뢰성 확보

RJ45 매그잭(Magjacks) 복합 전자기계 부품으로, 네트워크 무결성에 필수적입니다. 물리적 손상부터 물리적 손상 및 정전기 방전 에서 PoE 과열 및 신호 감쇠 에 이르기까지 흔한 고장 모드를 이해하는 것이 강건한 네트워크 설계 및 유지보수를 위한 첫걸음입니다. 여기서 제시된 진단 절차, 해결 방안 및 예방 전략을 실행하고, 혹독한 환경, 고속 데이터 전송, 또는 엄격한 PoE 요구 사양과 같은 특정 과제에 맞게 설계된 고품질 부품을 선택함으로써, 다운타임을 크게 줄이고 네트워크 성능을 향상시키며 하드웨어 수명을 연장할 수 있습니다. LINK-PP 매그잭 engineered for specific challenges (be it harsh environments, high-speed data, or demanding PoE), you can significantly reduce downtime, improve network performance, and extend the lifespan of your hardware.
