HDI基板（高密度相互接続基板）とは？——高密度相互接続技術の完全ガイド

はじめに

電子機器が小型化、高速化、高性能化するにつれて、従来のプリント配線板（PCB）は、現代の設計要件を満たすことがしばしば困難になります。ここで登場するのが、 HDI PCB（High-Density Interconnect PCB：高密度相互接続プリント配線板） です。コンパクトな設計、高い配線密度、優れた電気的性能が特徴のHDI PCBは、スマートフォン、5Gネットワーク、自動車システムなど、さまざまな分野で不可欠な技術となっています。.

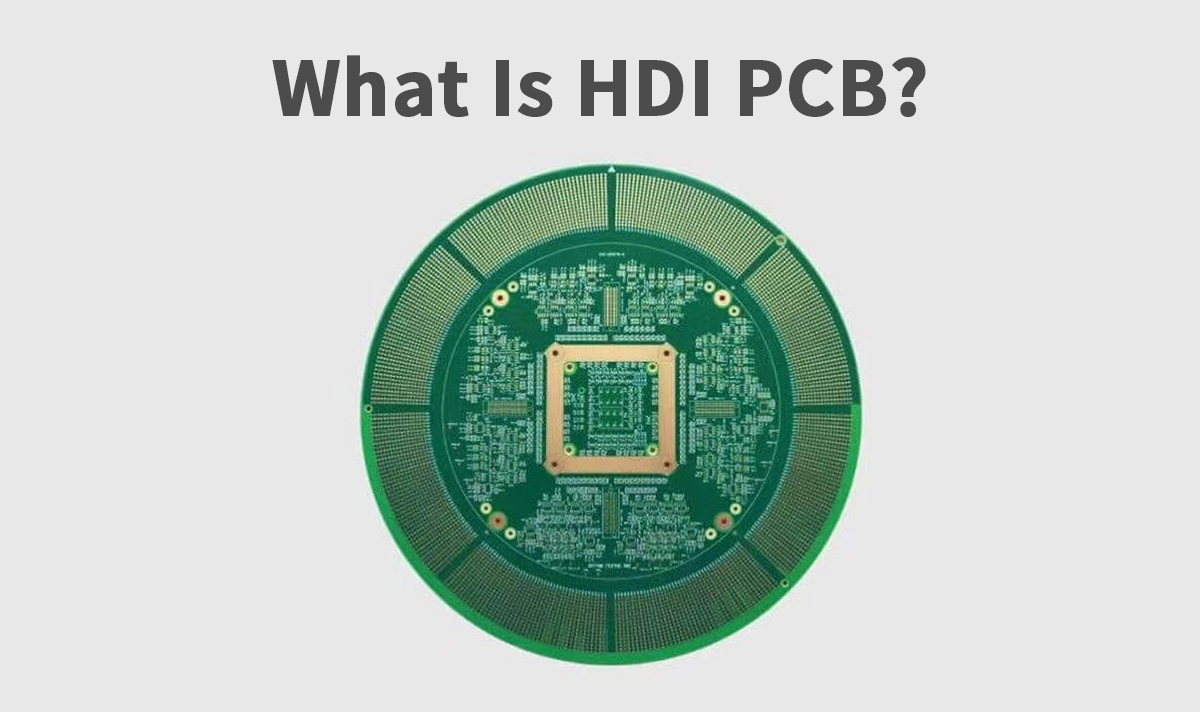

HDI PCBとは？

HDI PCBとは、 マイクロビア、ブラインド・ビアおよびベリード・ビア、微細ライン、逐次積層 などの先進的な製造技術を用いて、より高い相互接続密度を実現するプリント配線板を指します。従来のPCBと比較して、HDI基板は同一またはより小さな基板面積内でより多くの入出力（I/O）接続を可能にし、今日の高性能かつスペース制約のあるデバイスに最適です。.

HDI PCBの主な特長

マイクロビア： 直径通常0.1mm未満の極小ビア。.
ブラインド・ビアおよびベリード・ビア： 表面領域を占有することなく、層間接続を可能にします。.
微細ライン／スペーシング： ライン幅およびスペーシングは50–75μm以下まで可能。.
逐次積層： 複雑な相互接続を実現するための複数のビルドアップ層。.
アニレイヤー相互接続（ALIVH）： 任意のPCB層間を直接ルーティング可能。.

HDI技術の利点

小型化： コンパクトで軽量なデバイス設計を実現します。.
高速性能： インピーダンス制御の最適化により信号損失を低減します。低挿入損失と最小のチャンネルカスケードを保ち、シグナルイントリフェンスを維持します。.
より高い信頼性： マイクロビアは熱応力下での機械的安定性に優れています。.
設計の柔軟性： BGAおよびCSPパッケージなどの高ピン数ICをサポートします。.
優れた電気的特性： 寄生容量および寄生インダクタンスを低減します。.

HDI PCBの製造工程

レーザー穿孔 精密なマイクロビア形成のため。.
銅充填 信頼性の高い相互接続を確保するため。.
逐次積層 多層構造の構築のため。.
微細ラインエッチング 高密度回路ルーティングのため。.

HDI PCBの応用分野

HDI PCBは、多様な産業分野で広く採用されています：

消費者向け電子機器： スマートフォン、タブレット、ウェアラブル端末、ノートパソコン。.
通信: 5G基地局、ルーター、および Ethernetアダプター、.
自動車電子機器： ADASシステム, 、インフォテインメント、EVバッテリー管理。.
医療機器： 携帯型診断機器、植込み型医療機器。.
軍事・航空宇宙分野： レーダー、ナビゲーション、アビオニクス。.
高性能コンピューティング： サーバ, 、AIアクセラレーター、GPU。.

HDI PCB vs. 従来のPCB

機能	従来のPCB	HDI基板
トレース幅／スペーシング	≥ 100μm	≤ 75μm
ビアの種類	スルーホール	マイクロビア、ブラインド・ビア、ベリード・ビア
I/O密度	伝送媒体	非常に高い
サイズおよび重量	大きく、重い	小さく、軽量
アプリケーション	一般的な用途デバイス	高性能電子機器、5G

HDI PCBの将来の動向

アニレイヤーHDI： 設計自由度の向上。.
超微細ライン： 25μm以下への進展。.
SiP（System-in-Package：パッケージ内システム）との統合： PCBと半導体パッケージ間のより緊密な統合。.
持続可能性： 材料廃棄を抑えた環境配慮型PCB製造。.

9. 結論

HDI PCBは、次世代電子機器の核となる存在であり、現代アプリケーションが求める 小型化、高速化、信頼性 を提供しています。今後も 5G、AIコンピューティング、自動運転車、IoT といった産業が進化を続ける中で、HDI PCB技術は革新を推進する上でますます重要な役割を果たしていくでしょう。.

👉 At LINK-PP, 当社は、HDI PCB技術を補完する高品質な接続ソリューションの専門企業であり、 イーサネット・マグネティクス および 👉 LINK-PPでは、 高速ネットワークおよびコンパクトデバイス向けに設計された製品を提供しています。.
