Come la fotonica su silicio sta trasformando il futuro dei transceiver ottici

➡️ Introduzione: L’ascesa della fotonica al silicio

Con l’aumento globale della domanda di dati legato all’intelligenza artificiale, elaborazione nel cloud, and 6G, i limiti dei tradizionali sistemi in rame e ottici discreti sono diventati evidenti. La fotonica su silicio (SiPh) si è affermata come una tecnologia rivoluzionaria che unisce l’elevata larghezza di banda della fotonica alla scalabilità della produzione di semiconduttori basata sul silicio.

Integrando componenti ottici ed elettronici su un singolo substrato di silicio, la fotonica al silicio consente sistemi di comunicazione più veloci, più piccoli e più efficienti dal punto di vista energetico — e sta ridefinendo l’architettura dei moderni trasceivers ottici.

➡️ Che cos’è la fotonica al silicio?

Fotonica su silicio si riferisce all’uso del silicio come mezzo ottico per trasmettere, modulare e rilevare segnali luminosi su un chip.
Questa tecnologia sfrutta i consolidati processi di fabbricazione CMOS, consentendo la produzione su larga scala di dispositivi fotonici — analogamente a come vengono realizzati i circuiti integrati elettronici.

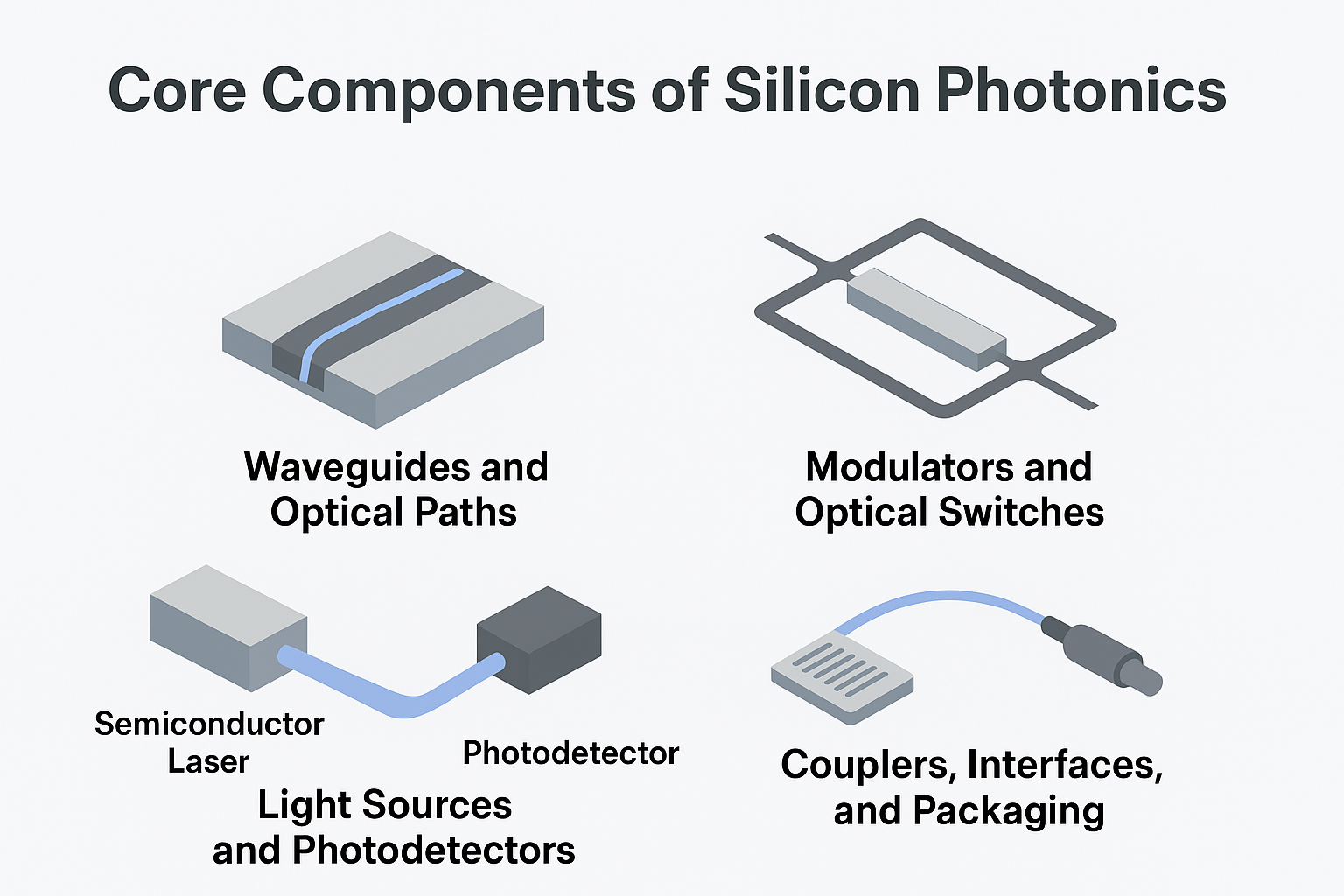

Componenti fondamentali della fotonica al silicio

I sistemi di fotonica al silicio sono generalmente costituiti da:

• Guide d’onda e percorsi ottici: convogliano la luce attraverso il silicio con perdite minime.

• Modulatori e interruttori ottici: codificano i segnali elettrici sulle onde luminose per la trasmissione dei dati.

• Sorgenti luminose e fotorivelatori: i laser a semiconduttore generano segnali ottici; i fotodiodi li riconvertono in forma elettrica.

• Accoppiatori, interfacce e confezionamento: gestiscono l’input/output ottico e l’integrazione con le reti in fibra.

➡️ Il rapporto tra fotonica al silicio e trasceiver ottici

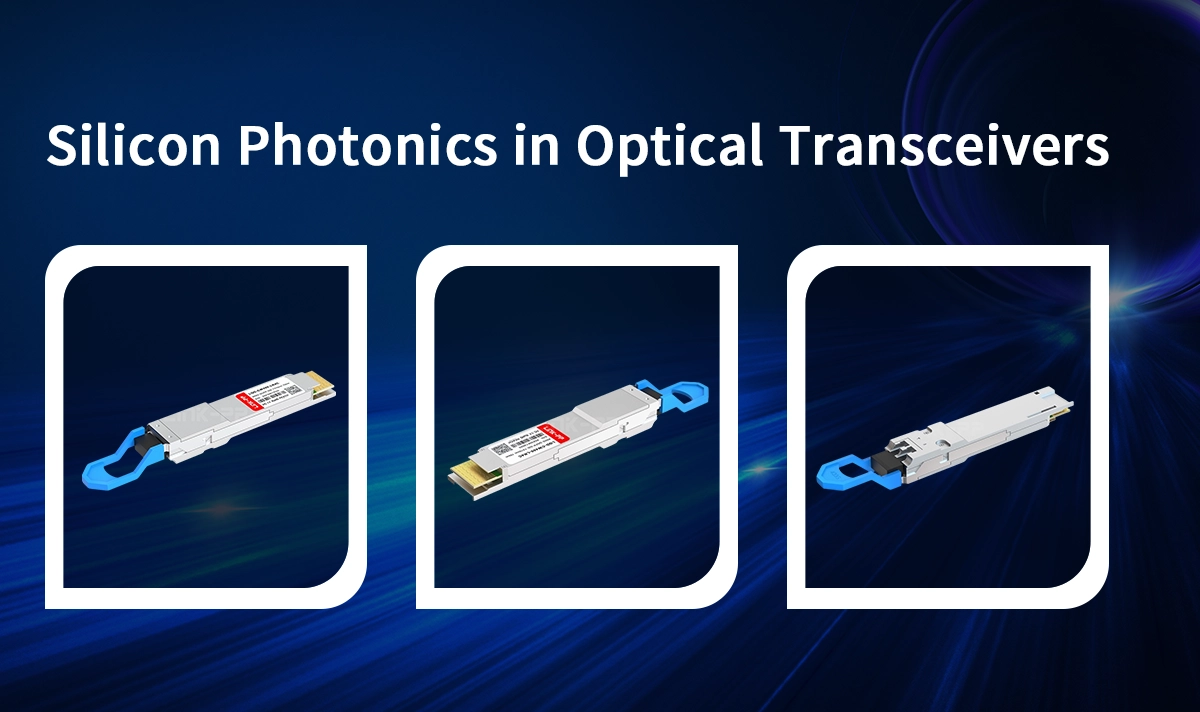

Transceiver ottici — i moduli chiave responsabili della conversione tra segnali elettrici e ottici — stanno subendo una profonda trasformazione grazie alla fotonica al silicio.

I tradizionali trasceiver si basano su componenti ottici discreti quali laser
, modulatori e fotodiodi
. La fotonica al silicio, invece, integra queste funzioni su un singolo chip di silicio, sostituendo numerosi componenti discreti con integrazione monolitica.

Questo passaggio ridefinisce il modo in cui i trasceiver vengono progettati, assemblati e ottimizzati.

➡️ Come la fotonica al silicio sta cambiando la progettazione dei trasceiver ottici

Maggiore larghezza di banda e velocità di trasferimento dati

La fotonica al silicio consente lunghezze d’onda multiple e modulazione avanzata (trasmettitore PAM4, QPSK, rilevamento coerente), supportando velocità dati fino a 400G, 800G e oltre 1,6T per modulo.
Integrando direttamente sul silicio guide d’onda e multiplatori, i trascevitori fotonici raggiungono una maggiore densità di canale e una maggiore efficienza spettrale.

➡ Esempio:
LINK-PP Trascevitori QSFP-DD 400G serie possono sfruttare la fotonica al silicio per gestire segnali ultra-veloci mantenendo un’eccellente integrità del segnale.

---

Minore consumo energeticon

Gli interconnessioni ottiche su silicio riducono drasticamente i requisiti di potenza minimizzando le perdite nella conversione elettrico-ottica.
Per i data center iperscalari, dove l’efficienza energetica è fondamentale, i trascevitori basati sulla fotonica al silicio offrono riduzioni sostanziali del consumo di potenza per bit rispetto alle soluzioni legacy.

---

Miniaturizzazione e alta integrazione

La fotonica al silicio supporta ottica integrata nel package (CPO, co-packaged optics) — l’integrazione diretta dei motori ottici con gli ASIC degli switch.
Questo approccio accorcia le piste elettriche, riduce la latenza e abilita interconnessioni ottiche a livello di chip, fondamentali per i sistemi AI e HPC di nuova generazione.

---

Riduzione dei costi e produzione scalabile

Poiché i dispositivi SiPh possono essere realizzati utilizzando fabbriche CMOS standard, la produzione può essere scalata con prestazioni costanti e alti tassi di resa.
Questa compatibilità produttiva riduce il costo per unità e semplifica il deployment su larga scala dei trascevitori.

---

Migliorata integrità del segnale e latenza ultra-bassa

La fotonica al silicio integrata minimizza le perdite di accoppiamento e le interferenze, fornendo segnali ottici più puliti and latenza inferiore
— essenziali per i cluster AI, il fronthaul 6G e i sistemi di trading ad alta frequenza.

➡️ Fotonica al silicio e moduli ottici LINK-PP

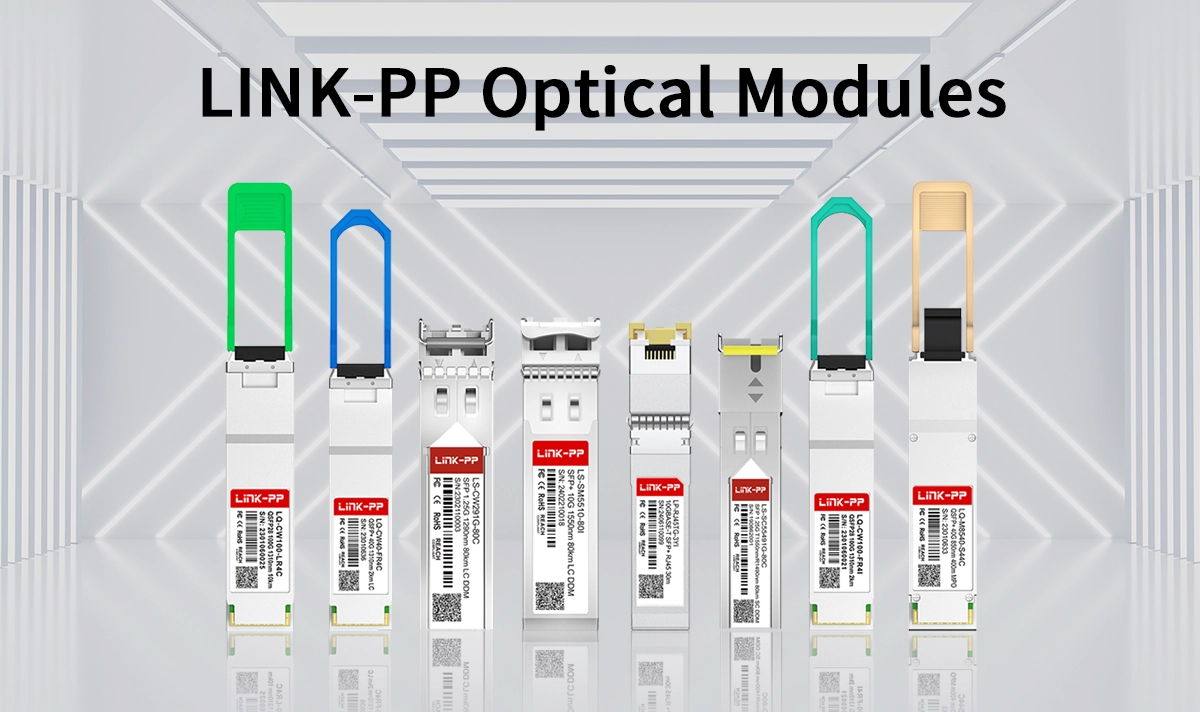

LINK-PP offre un’ampia gamma di prodotti trascevitori ottici — dai compatti moduli SFP alle soluzioni QSFP e AOC ad alta densità — progettati per evolversi in parallelo con l’integrazione della fotonica al silicio.

Linea di prodotti	Descrizione	Potenziale di integrazione della fotonica al silicio
Serie SFP28-25G	Moduli monolane da 25 Gbps per reti di accesso	Compatibili con progetti laser/modulatori basati su SiPh
Serie QSFP28-100G	Moduli quad-lane da 100 Gbps	Ideale per i transceiver in fotonica al silicio PAM4
Serie QSFP-DD-400G	Transceiver ad alta densità da 400 Gbps	Sfrutta la fotonica al silicio (SiPh) per la multiplazione in lunghezza d’onda e per l’efficienza termica
Cavi AOC/DAC	Interconnessioni ad alta velocità a breve distanza	Integrabile con i motori SiPh per collegamenti a bassa latenza nei data center

Grazie a questi sviluppi, LINK-PP è posizionato per supportare il passaggio verso la connettività ottica abilitata dal silicio che alimenta l’IA, il cloud computing e le reti di comunicazione di prossima generazione.

➡️ Sfide e limitazioni della fotonica al silicio(SiPh)

Nonostante i suoi vantaggi, la fotonica al silicio affronta ancora diverse sfide ingegneristiche fondamentali:

1. Integrazione del laser – Il silicio non riesce a emettere luce in modo efficiente, richiedendo un’integrazione ibrida con materiali come InP o GaAs.

2. Gestione termica – L’integrazione fotonica densa aumenta il carico termico; sono necessari pacchetti avanzati per la dissipazione del calore.

3. Complessità del packaging – L’allineamento ottico e la precisione dell’accoppiamento restano critici per resa e prestazioni.

4. Test e standardizzazione – Gli standard di settore per i moduli basati su fotonica al silicio sono ancora in fase di evoluzione, con conseguenze sull’interoperabilità.

Questi ostacoli vengono attivamente affrontati grazie a collaborazioni globali nella ricerca e nello sviluppo e a iniziative sulla prossima generazione di ottica co-pacchettizzata.

➡️ Prospettive future: La strada verso la fotonica al silicio co-pacchettizzata

Il futuro degli interconnessioni ottiche risiede in CPO (Ottiche co-pacchettizzate) — dove gli switch ASICs e i motori di fotonica al silicio sono integrati su un singolo substrato.
Questa architettura permetterà:

• Trasmissione dati a livello di terabit (1,6 T–3,2 T e oltre)

• Interconnessioni ottiche on-chip per gli acceleratori AI

• Collegamenti a consumo energetico ultra-basso per il calcolo exascale

Man mano che la fotonica al silicio continua a maturare, i trasceiver ottici evolveranno da moduli inseribili a motori ottici completamente integrati, segnando una nuova era di velocità, efficienza e scalabilità.

➡️ Conclusione

Fotonica su silicio non è semplicemente un aggiornamento — è una rivoluzione nella tecnologia delle comunicazioni ottiche.
Unendo l’integrazione ottica ed elettronica, essa abilita una nuova generazione di trasceiver ad alta larghezza di banda, energeticamente efficienti ed economicamente vantaggiosi per data center, reti telecom e sistemi AI.

Con il suo avanzato portfolio di moduli ottici e la sua continua innovazione, LINK-PP sta attivamente colmando il divario tra i trasceiver inseribili odierni e le future architetture basate sulla fotonica al silicio.
