Sbloccare il futuro: un’analisi approfondita della tecnologia dell’ottica integrata

L’insaziabile domanda globale di dati sta spingendo le infrastrutture di rete ai loro limiti. Dal cloud computing all’intelligenza artificiale e al 5G, la spina dorsale del nostro mondo digitale dipende da un elemento critico: la velocità. Per decenni, transceiver ottici inseribili sono stati i “cavalli di battaglia” dei data center. Ma mentre ci dirigiamo verso gli 800 G e oltre, sta emergendo un nuovo paradigma—Optica integrata (OBO)
. Questa tecnologia non è semplicemente un aggiornamento incrementale; rappresenta una trasformazione fondamentale nel modo in cui progettiamo le reti per ottenere maggiore densità ed efficienza. In questo articolo, analizzeremo cos’è l’OBO, perché è importante e come sta definendo un nuovo standard per trasmissione dati ad alta velocità.

📝 Punti chiave

• Ottica integrata invia dati tramite segnali luminosi. Ciò consente ai dati di muoversi più velocemente e riduce il consumo energetico. I dispositivi funzionano meglio grazie a questo.

• Transceiver ottici convertono segnali elettrici in segnali luminosi. Ciò permette alle schede circuitali di funzionare più velocemente e in modo più efficiente.

• Una pianificazione accurata è estremamente importante per l’ottica integrata (On-Board Optics). Consente di utilizzare spazio, raffreddamento ed energia nel modo migliore.

• L’ottica integrata (On-Board Optics) offre maggiore larghezza di banda e densità di canale. Ciò significa che un numero maggiore di connessioni dati può essere ospitato in spazi ridotti.

• I componenti ottici richiedono manutenzione regolare per funzionare correttamente. Ciò previene malfunzionamenti e garantisce la sicurezza dei dati.

📝 Che cosa sono esattamente le On-Board Optics (OBO)?

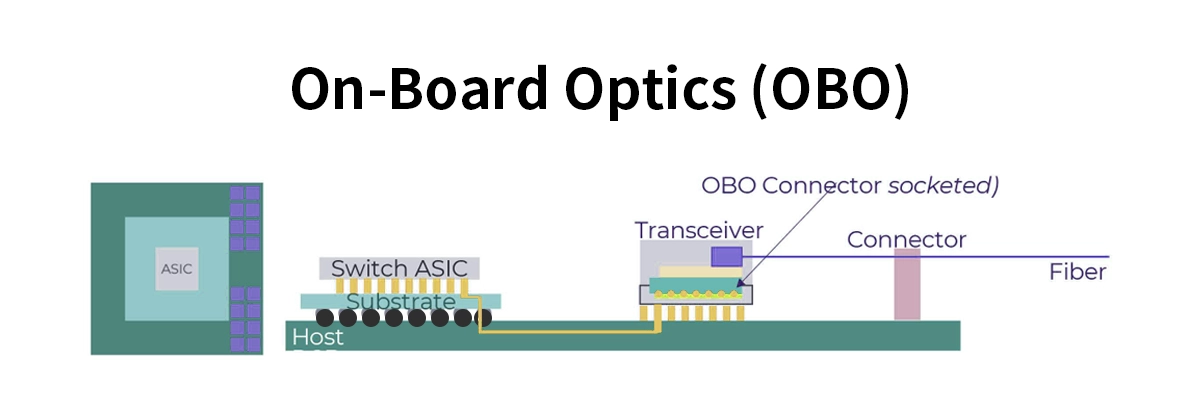

Alla sua base, Ottica integrata indica l’integrazione diretta del motore ottico sulla scheda madre dello switch o su una scheda separata e collegata PCB (scheda a circuito stampato). A differenza dei moduli inseribili tradizionali (come QSFP-DD o SFP+) che si inseriscono nelle porte della piastra frontale, l’OBO sposta l’ottica all’interno all’interno dell’apparecchiatura.

Il principio fondamentale consiste nell’accorciare il percorso del segnale elettrico. In una configurazione con moduli inseribili, un segnale elettrico ad alta velocità viaggia dallo switch ASIC (Circuito integrato specifico per applicazione) alla piastra frontale, attraverso un connettore e dentro il modulo inseribile, dove viene convertito in luce. Questo percorso elettrico comporta perdite e un elevato consumo energetico alle alte velocità. L’OBO elimina gran parte di questo percorso posizionando il laser e i fotorivelatori molto più vicini all’ASIC dello switch, convertendo il segnale in luce direttamente sulla scheda. La luce viene quindi instradata fuori dal sistema tramite cavi ottici collegati ai connettori ottici sul telaio.

Questa architettura costituisce un pilastro per lo sviluppo di architetture di data center scalabili ed energeticamente efficienti, affrontando i punti critici più rilevanti per gli operatori moderni di iperdata center.

📝 I vantaggi convincenti delle On-Board Optics

Il passaggio a OBO è motivato da diversi benefici chiave che risolvono direttamente i limiti dei transceiver inseribili.

• Maggiore efficienza energetica: Riducendo drasticamente la lunghezza della traccia elettrica ad alta velocità, l’OBO minimizza le perdite di segnale e la necessità di chip potenti DSP (Digital Signal Processing – Elaborazione digitale dei segnali) Ciò si traduce in un consumo energetico significativamente inferiore per bit — una metrica cruciale per gli operatori con costi energetici enormi.

• Maggiore densità di porte e ottimizzazione del fattore di forma: Rimuovendo le ingombranti custodie per moduli inseribili dalla piastra frontale si libera spazio prezioso. Ciò consente ai produttori di switch di integrare un numero maggiore di porte in un’unica unità o di progettare sistemi più compatti e snelli, abilitando progetti di switch di rete ad alta densità.

• Riduzione del costo totale di proprietà (TCO): Sebbene il costo iniziale dell’hardware possa essere comparabile, i risparmi nelle spese operative sono notevoli. Un minore consumo energetico e minori esigenze di raffreddamento contribuiscono a un TCO significativamente più basso durante l’intero ciclo di vita del sistema.

• Migliore integrità del segnale: A velocità dati di 400 G, 800 G e 1,6 T, i segnali elettrici su distanze maggiori sono soggetti ad attenuazione e diafonia. Le interfacce elettriche a corto raggio dell’OBO preservano l’integrità del segnale, consentendo prestazioni più robuste e affidabili.

📝 Affrontare le sfide e le considerazioni

Pur essendo promettente, l’adozione dell’OBO non è priva di ostacoli. Comprendere queste principali sfide nella distribuzione dell’ottica integrata (on-board optics) è fondamentale per gli architetti di rete.

• Complessità progettuale iniziale: Integrare direttamente l’ottica sulla scheda richiede una progettazione congiunta tra i produttori di switch, i fornitori di componenti ottici e gli integratori di sistemi. Ciò rende la fase iniziale di progettazione più complessa e meno flessibile rispetto all’uso di moduli inseribili standardizzati.

• Manutenibilità e possibilità di aggiornamento: Questa è la sfida più citata. Con i moduli inseribili, è possibile sostituire facilmente un modulo difettoso o aggiornare un collegamento senza intervenire sull’intero switch. Con l’OBO, un guasto nel componente ottico potrebbe richiedere la sostituzione dell’intera scheda, causando potenziali tempi di inattività e costi di riparazione più elevati.

• Ecosistema e standardizzazione: Il mercato dei transceiver inseribili è maturo e altamente standardizzato (grazie ai gruppi MSA). L’ecosistema OBO è ancora in evoluzione, con diversi fattori di forma e interfacce in competizione per il predominio.

📝 L’ottica integrata (On-Board Optics) in azione: applicazioni reali

OBO non è una soluzione universale; eccelle in ambienti specifici ad alta richiesta.

• Iperdata center: Per giganti come Google, Meta e Amazon, dove potenza, spazio e costo sono fattori determinanti, l’OBO rappresenta un vero e proprio cambiamento di gioco per le interconnessioni top-of-rack (ToR) e spine-leaf.

• Reti disaggregate e switch white-box: L’OBO si allinea perfettamente alla filosofia della disaggregazione, consentendo hardware personalizzato ottimizzato per carichi di lavoro specifici.

• Calcolo ad alte prestazioni (HPC) e cluster per intelligenza artificiale: L’addestramento dell’IA e il calcolo scientifico richiedono interconnessioni massicce a bassa latenza tra migliaia di GPU. La densità e l’efficienza dell’OBO lo rendono ideale per queste applicazioni.

📝 Un’analisi più approfondita dei moduli ottici: il cuore del sistema

Per apprezzare appieno OBO, è necessario comprendere il modulo ottico nel suo nucleo. Un trasceiver ottico è il dispositivo che converte i segnali elettrici in segnali ottici e viceversa. Mentre i moduli pluggable sono unità autonome, i componenti fondamentali — i driver del laser, TIAs (amplificatori transimpedenza), e il motore ottico (spesso basato su COC, CPO o fotonica su silicio) — sono quelli integrati in una progettazione OBO.

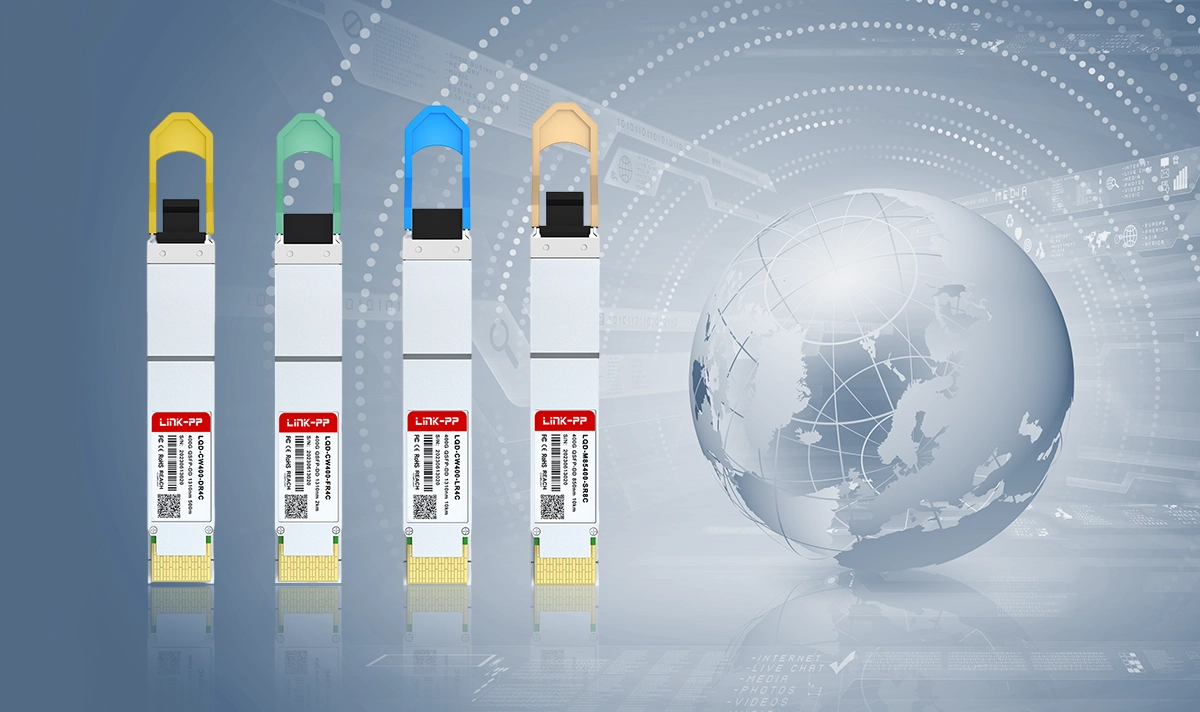

I principali produttori stanno aprendo nuove strade in questo settore con soluzioni robuste e innovative. Ad esempio, LINK-PP, specialista in soluzioni fotoniche avanzate, offre una gamma di transceiver ottici ad alte prestazioni progettati sia per applicazioni tradizionali che integrate. Un esempio emblematico della loro eccellenza ingegneristica è il LINK-PP 400G-DR4 modulo.

Questo modulo specifico è progettato per applicazioni 400G ad alta densità e presenta:

• Un fattore di forma compatto progettato per il montaggio diretto sulla scheda.

• Supporto per trasmissioni fino a 500 m su fibra monomodale.

• Un consumo energetico eccezionalmente basso, perfettamente allineato ai principali vantaggi dell’architettura OBO.

• Un’elevata affidabilità, fondamentale quando gli elementi ottici non sono più facilmente sostituibili sul campo.

L’integrazione di un modulo affidabile come il LINK-PP LQD-CW400-DR4C garantisce che l’intero sistema OBO realizzi pienamente la sua promessa di prestazioni ed efficienza, rendendolo una scelta privilegiata per interconnessioni di data center di nuova generazione.

📝 Ottica on-board vs. ottica pluggable: un confronto rapido

La tabella seguente fornisce un chiaro confronto punto per punto di queste due tecnologie per aiutarvi a comprenderne le principali differenze.

Caratteristica	Optica integrata (OBO)	Ottica estraibile (es. QSFP-DD)
Consumo energetico	Lower (percorso elettrico più breve)	Maggiore
Densità di porte	Maggiore (senza alloggiamenti sulla facciata)	Lower
Flessibilità iniziale	Inferiore (configurazione fissa)	Maggiore (hot-swap)
Gestione termica	Più complessa (all’interno del chassis)	Più semplice (sulla facciata)
Costo totale di proprietà (TCO)	Potenzialmente inferiore (risparmi opex)	Maggiore (opex)
Ideale per	Hyperscale, HPC, configurazioni fisse	Enterprise, telecomunicazioni, reti flessibili

📝 Conclusione: abbracciare il paradigma integrato

Ottica integrata rappresenta una svolta fondamentale nella progettazione delle reti, spostandoci dalla comodità della pluggabilità verso l’efficienza pura dell’integrazione. Sebbene rimangano sfide legate alla manutenibilità, i vantaggi in termini di potenza, densità e costo sono troppo significativi perché gli ambienti hyperscale e HPC possano ignorarli. Man mano che la tecnologia matura e l’ecosistema intorno a fornitori come LINK-PP si espande, possiamo prevedere che l’OBO diventerà una scelta consolidata per la costruzione di data center sostenibili e ad alta larghezza di banda. Il futuro della connettività non è solo più veloce; è più intelligente, più denso e più integrato.

📝 FAQ

Qual è la finalità principale dell’ottica on-board?

Si utilizza l’ottica on-board per trasferire dati più velocemente e risparmiare energia. Questa tecnologia porta i segnali luminosi vicino ai chip. Si ottengono velocità superiori e un utilizzo energetico migliore nei dispositivi.

In che modo l’ottica on-board aiuta i data center?

L’ottica on-board consente di inserire più connessioni in uno spazio ridotto. È possibile trasferire più dati tra i server. Il data center consuma meno energia e rimane più fresco.

Tip: L’ottica on-board aiuta a costruire data center più ecologici e più veloci.

L’installazione dell’ottica on-board è difficile?

È necessaria una pianificazione accurata e strumenti puliti. Alcuni connettori sono piccoli e richiedono mano ferma. È possibile seguire le guide fornite da organizzazioni come COBO per semplificare l’installazione.

Quali dispositivi utilizzano l’ottica on-board?

L’ottica on-board si trova nei data center, nei supercomputer e nelle apparecchiature di rete avanzate. Questi dispositivi richiedono dati ad alta velocità e numerose connessioni.

• Data center

• Supercomputer

• Apparecchiature per telecomunicazioni
