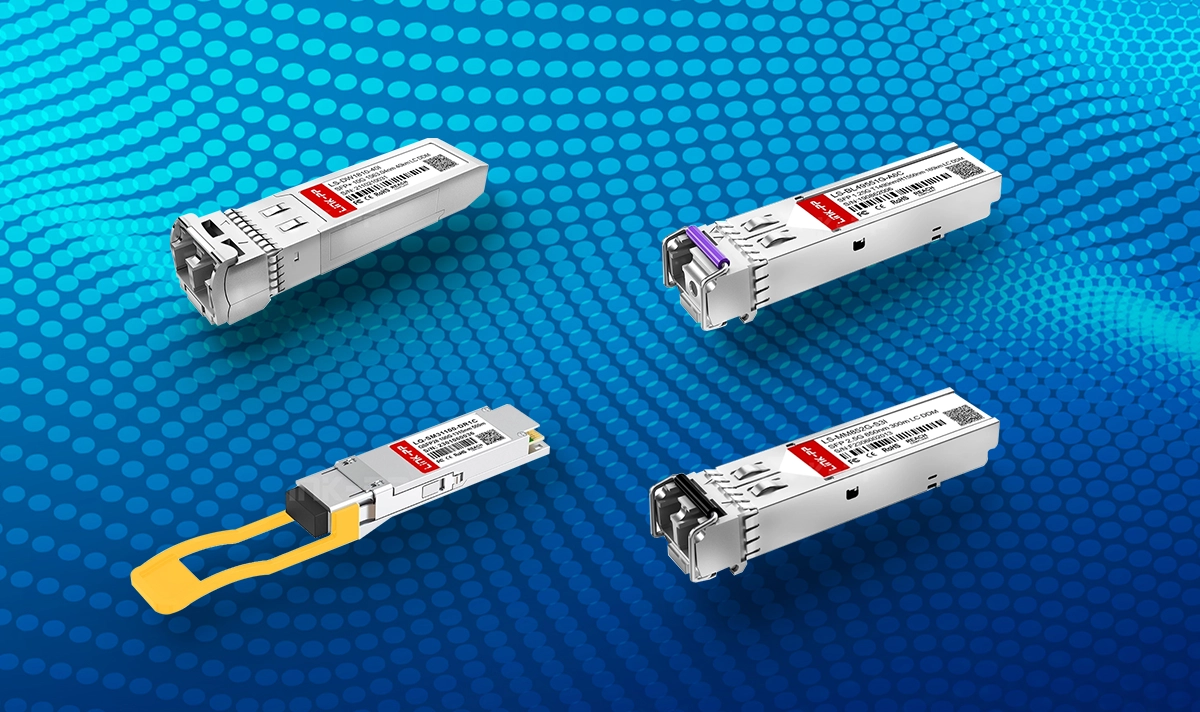

Perbedaan antara Modul Optik Serat Tunggal/Ganda dan Mode Tunggal/Berbagai-Mode

Saat jaringan serat optik terus berkembang, memilih transceiver optik yang tepat menjadi semakin penting. Baik Anda merancang jaringan pusat data jarak pendek maupun tulang punggung metro jarak jauh, memahami perbedaan antara
serat tunggal vs. serat ganda
and mode tunggal vs. multi-mode
modul sangat penting.
.

Panduan ini menjelaskan dua dimensi kritis dalam desain transceiver optik guna membantu insinyur jaringan, integrator, dan profesional pengadaan membuat keputusan berdasarkan informasi—didukung solusi transceiver berkualitas tinggi dari LINK-PP yang tersedia di
l-p.com.

Poin-Poin Penting

• Modul serat tunggal
  (BiDi)) menggunakan satu serat untuk transmisi dan penerimaan data. Ini menghemat ruang dan biaya. Modul serat ganda menggunakan dua serat. Mereka lebih mudah dipasang dan memberikan komunikasi yang stabil.
  .

• Modul optik mode tunggal
  paling cocok untuk jarak jauh dan kecepatan tinggi. Mereka menggunakan inti serat yang tipis.
  . Modul multi-mode
  cocok untuk jarak pendek. Harganya lebih murah dan lebih mudah dipasang.
  .

• Memilih modul optik yang tepat bergantung pada kebutuhan jaringan Anda. Pertimbangkan jarak, kecepatan, jenis serat yang tersedia, dan anggaran Anda. Hal ini membantu memastikan koneksi Anda kuat dan andal.
  .

• Selalu gunakan modul optik yang tepat bersama serat dan port perangkat yang sesuai. Ini mencegah kehilangan sinyal dan masalah jaringan.
  .

Dasar-Dasar Transceiver Optik

Apa Itu Modul Optik?

Modul optik sangat penting dalam jaringan modern. Mereka mengubah sinyal listrik menjadi sinyal optik, lalu mengirimkan sinyal tersebut melalui serat optik. Mereka juga menerima sinyal optik dan mengubahnya kembali menjadi sinyal listrik. Insinyur jaringan menggunakannya untuk menghubungkan switch, router, dan perangkat lainnya.
.

Fungsi Utama

Modul Transceiver Optik melakukan banyak tugas penting dalam sebuah jaringan:

• Konversi Sinyal Listrik-ke-Optik

  Mengubah sinyal listrik berkecepatan tinggi dari perangkat jaringan menjadi sinyal optik untuk transmisi melalui kabel serat optik.
  .

• Konversi Sinyal Optik-ke-Listrik

  Menerima sinyal optik dari tautan serat dan mengubahnya kembali menjadi sinyal listrik agar dapat diproses oleh router, switch, atau NIC.
  .

• Adaptasi Laju Data
  Mendukung berbagai kecepatan transmisi—seperti 1G, 10G, 25G, 40G, dan 100/400G—berdasarkan kebutuhan jaringan dan standar antarmuka.

• Transmisi Duplex dan Dua Arah
  Memungkinkan komunikasi full-duplex melalui dua serat optik atau transmisi dua arah (BIDI) melalui satu serat optik menggunakan panjang gelombang yang berbeda.

• Perpanjangan Jarak
  Memperluas transmisi data pada jarak jauh, mulai dari beberapa meter (MMF) hingga lebih dari 100 kilometer (SMF), tergantung pada jenis modul.

• Kemampuan Hot-Pluggable
  Memungkinkan modul dimasukkan atau dilepas dari peralatan jaringan tanpa mematikan sistem, meningkatkan fleksibilitas dan waktu aktif (uptime).

• Pemantauan Diagnostik Digital (DDM)
  Memantau parameter operasional secara real-time seperti suhu, tegangan, daya TX/RX, dan arus bias laser untuk pemeliharaan proaktif.

• Kepatuhan Protokol
  Mendukung protokol standar seperti Ethernet, Fibre Channel, atau SONET, sehingga menjamin interoperabilitas dengan berbagai peralatan jaringan.

• Kompatibilitas Faktor Bentuk
  Dirancang agar sesuai dengan faktor bentuk standar industri seperti SFP, SFP+, QSFP, QSFP28, dll., guna mendukung desain jaringan modular dan dapat diskalakan.

• Efisiensi Daya dan Keandalan
  Menawarkan konsumsi daya rendah dan MTBF (Mean Time Between Failures) tinggi, yang sangat penting untuk operasi jaringan 24/7.

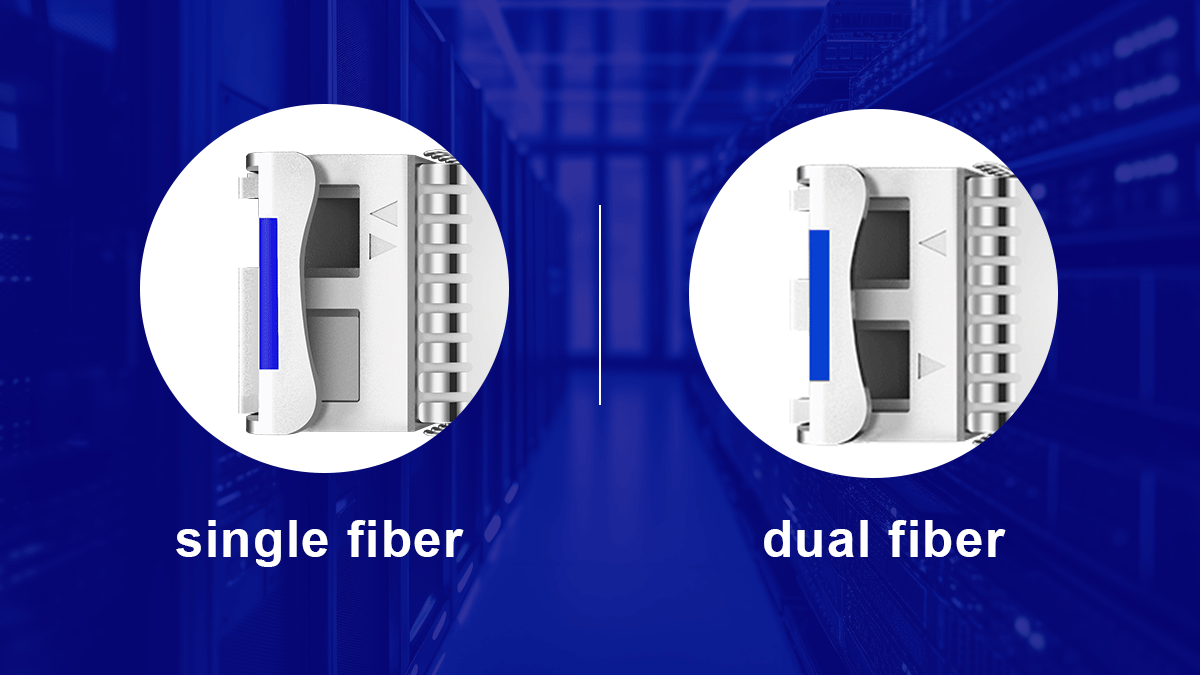

Satu Serat vs. Dua Serat

Istilah “satu/dua serat” mengacu pada jumlah untai serat yang digunakan untuk komunikasi antara dua perangkat.

🔹 Satu Serat (Modul BIDI)

Modul satu serat—yang sering disebut transceiver dua arah (BIDI) —mengirim dan menerima sinyal melalui satu serat optik dengan menggunakan dua panjang gelombang berbeda. Sebagai contoh, satu modul mungkin mengirim pada 1310 nm dan menerima pada 1550 nm, sedangkan modul lainnya melakukan kebalikannya.

Keuntungan:

• Menghemat infrastruktur serat optik (kebutuhan serat berkurang 50%)

• Ideal untuk skenario dengan ketersediaan serat optik terbatas

Pertimbangan:

• Memerlukan pasangan BIDI yang saling cocok (tipe A dan B)

• Umumnya lebih mahal karena multiplexing panjang gelombang

🔹 Dua Serat

Modul dua serat menggunakan dua serat terpisah: satu untuk mengirim (TX) dan satu untuk menerima (RX). Ini merupakan konfigurasi paling umum dan didukung secara luas dalam jaringan optik standar.

Keuntungan:

• Desain sederhana dan distandarisasi

• Kompatibilitas luas dan ketersediaan tinggi

Pertimbangan:

• Memerlukan dua serat optik per tautan

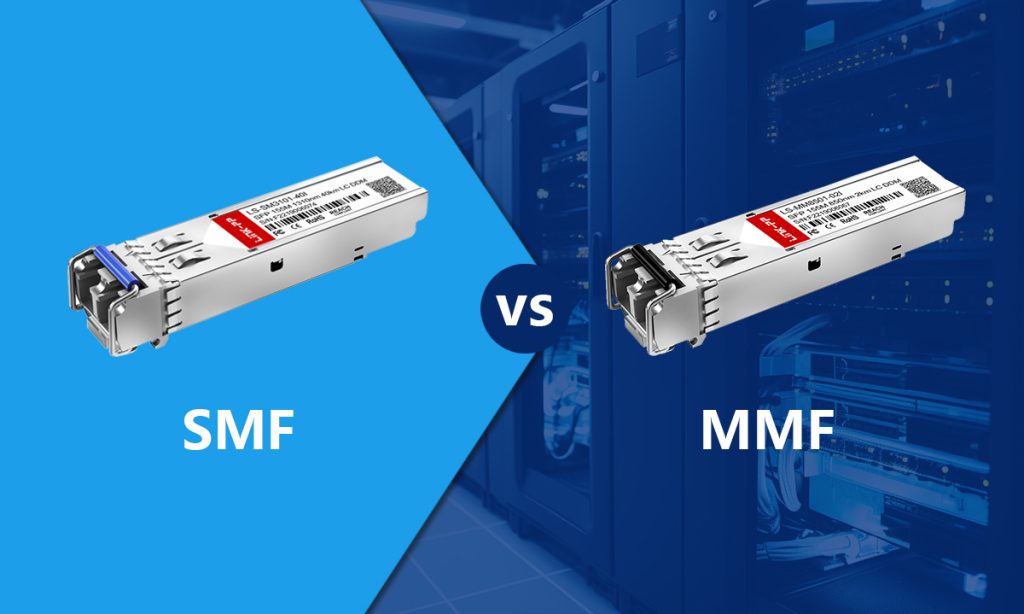

Serat Tunggal-Mode vs. Serat Multi-Mode

Perbedaan ini berkaitan dengan jenis kabel serat optik dan karakteristik transmisinya.

🔹 Serat Tunggal-Mode (SMF)

Modul tunggal-mode menggunakan serat dengan inti sempit (sekitar 9 μm), memungkinkan cahaya bergerak dalam lintasan lurus. Modul-modul ini biasanya menggunakan sumber cahaya berbasis laser dan beroperasi pada panjang gelombang lebih panjang (1310 nm atau 1550 nm).

Karakteristik Utama:

• Transmisi jarak jauh (hingga 100 km atau lebih)

• Cocok untuk tautan metro, kampus, atau jarak jauh

• Contoh: LINK-PP LQ-M31100-LR4C (10 km), LS-BL554910-A0I (100 km)

🔹 Serat Multi-Mode (MMF)

Modul multi-mode bekerja dengan serat yang memiliki inti lebih lebar (biasanya 50 μm atau 62,5 μm), memungkinkan beberapa lintasan cahaya. Modul-modul ini sering menggunakan LED atau VCSEL dan beroperasi pada panjang gelombang lebih pendek (biasanya 850 nm).

Karakteristik Utama:

• Transmisi jarak pendek (umumnya hingga 500 m)

• Ideal untuk LAN, pusat data, atau penerapan di dalam gedung

• Contoh: LINK-PP LS-MM8510-S3C (300 m), LS-MM851G-S5C (550 m)

Apakah Serat Tunggal/Ganda Dapat Digunakan dengan Serat Tunggal-Mode atau Multi-Mode?

Ya. Serat tunggal/ganda and mode-tunggal/moda-ganda
bersifat spesifikasi independen. Ini berarti Anda dapat menemukan kombinasi seperti modul single-mode single-fiber atau modul multi-mode dual-fiber:

Jenis Serat	Serat Tunggal	Serat Ganda
Mode-Tunggal	✔️ Umum (misalnya BIDI-1310/1550)	✔️ Standar (misalnya 10G LR)
Moda-Ganda	❗ Kurang Umum	✔️ Sangat Umum (misalnya 10G SR)

Sebagian besar modul single-fiber bersifat single-mode karena kompleksitas dan biaya multiplexing panjang gelombang dalam aplikasi multi-mode.

Namun, meskipun secara konseptual independen, dalam praktiknya keduanya harus digunakan dalam konfigurasi yang kompatibel. Contohnya:

– Modul BiDi single-fiber harus dipasangkan dengan transceiver yang sesuai menggunakan panjang gelombang pelengkap (misalnya 1310 nm/1550 nm).

– Modul single-mode biasanya memerlukan konektor LC dan beroperasi pada jarak lebih jauh, sedangkan modul multi-mode sering menggunakan konektor SC atau MPO serta panjang tautan yang lebih pendek.

– Menggabungkan serat multi-mode dengan transceiver single-mode (atau sebaliknya) dapat menyebabkan kehilangan sinyal kecuali digunakan kondisioner mode atau adaptor.

Selalu verifikasi kompatibilitas panjang gelombang, jenis konektor, dan klasifikasi serat untuk memastikan kinerja andal.

Memilih Transceiver Serat Optik

Faktor-Faktor yang Perlu Dipertimbangkan

Memilih modul optik yang tepat menjaga kekuatan jaringan. Tim harus mempertimbangkan beberapa hal penting sebelum memilih:

• Kebutuhan laju data: Modul dapat berkisar dari 1 Gbps hingga 800 Gbps. Kecepatan yang dipilih tergantung pada volume data yang digunakan jaringan Anda.

• Jarak transmisi: Beberapa modul cocok untuk tautan pendek, misalnya 300 meter. Yang lain mampu mengirim data hingga 120 kilometer.

• Kompatibilitas jenis serat: Modul single-mode dirancang untuk jarak jauh. Modul multimode lebih cocok untuk jarak dekat.

• Bentuk fisik modul: SFP, QSFP, dan jenis lainnya harus sesuai dengan port perangkat.

• Kompatibilitas perangkat: Modul harus pas dengan switch atau router. Modul juga harus mendukung fitur seperti pemantauan digital.

• Konsumsi daya dan keandalan: Modul berdaya rendah serta waktu rata-rata antar kegagalan (MTBF) tinggi membantu jaringan tetap aktif.

• Skalabilitas: Tim harus memilih modul yang memungkinkan jaringan berkembang di masa depan.

• Kabel: Kabel yang tepat sangat penting, seperti DAC untuk tautan pendek atau serat single-mode untuk tautan jauh.

Memperhatikan poin-poin ini membantu jaringan berfungsi optimal saat ini dan di masa depan.

Memilih Modul Optik LINK-PP yang Tepat

Saat memilih modul optik untuk aplikasi Anda, pertimbangkan hal-hal berikut:

Kasus Penggunaan	Jenis Modul LINK-PP yang Direkomendasikan
Rack ke rack di pusat data (≤300 m)	Multi-Mode, Dual Fiber (misalnya, LS-MM8510-S3C)
Tautan kampus atau gedung (1–10 km)	Single-Mode, Dual Fiber (misalnya, LS-SM311G-10I )
Jaringan jarak jauh / metro (>20 km)	Single-Mode, Dual Fiber (misalnya, LS-SM3106-20I )
Lingkungan terbatas serat	Single-Mode, Single Fiber (BIDI, misalnya, LS-BL55311G-40I )

Jelajahi seluruh katalog modul SFP, SFP+, dan transceiver optik LINK-PP di toko daring LINK-PP untuk menemukan pilihan berkinerja tinggi dan kompatibel bagi arsitektur jaringan serat optik Anda.

Kesalahan Umum

Banyak tim melakukan kesalahan saat memilih modul optik. Kesalahan ini dapat mengganggu kinerja jaringan dan menimbulkan biaya tambahan.

1. Menggunakan jenis serat yang salah, seperti modul single-mode dengan serat multimode, menyebabkan kehilangan sinyal.

2. Tidak memeriksa apakah modul cocok dengan perangkat menyebabkan modul tidak berfungsi atau tidak pas.

3. Mengabaikan kebutuhan jarak dan kecepatan dapat memperlambat jaringan atau menghasilkan sinyal lemah.

4. Tidak mempertimbangkan anggaran dan pertumbuhan masa depan menyulitkan proses peningkatan.

5. Tidak memeriksa penyiapan atau ruang instalasi membuat pemasangan modul menjadi sulit.

6. Melewatkan pemeriksaan firmware atau vendor dapat menyebabkan modul gagal beroperasi atau berkinerja buruk.

Kesalahan-kesalahan ini sering kali membuat jaringan menjadi lebih lambat dan kurang andal.

Tips Praktis

Tim dapat mencegah masalah dengan mengikuti beberapa tips sederhana:

• Selalu sesuaikan modul dengan jenis serat dan port perangkat.

• Periksa peringkat kecepatan dan jarak sebelum membeli.

• Baca ulasan dan spesifikasi untuk mengetahui cara kerja modul bagi pengguna lain.

• Pilih modul yang memungkinkan jaringan berkembang di masa depan.

• Uji modul dalam jaringan sebelum digunakan secara luas.

• Lacak modul mana yang digunakan dan di mana lokasinya.

Kesimpulan

Memahami perbedaan antara serat tunggal vs. serat ganda
and mode tunggal vs. multi-mode
sangat penting saat menerapkan modul optik dalam jaringan serat optik apa pun. Setiap kombinasi melayani kebutuhan kinerja, biaya, dan infrastruktur tertentu.

Sebagai pemasok global solusi konektivitas magnetik dan optik berkualitas tinggi, LINK-PP menawarkan beragam modul transceiver yang mendukung konfigurasi single dan dual fiber, serta multi-mode dan single-mode. Untuk informasi produk terperinci atau konsultasi teknis, kunjungi [l-p.com].

—
