Guide complet des applications des modules émetteurs-récepteurs optiques 1×9

Dans la quête incessante de vitesses plus élevées et d’un conditionnement plus dense, la technologie des émetteurs-récepteurs optiques évolue constamment. Pourtant, au milieu de l’essor des modules compactes à facteur de forme réduit (Small Form-Factor Pluggables,SFP, SFP+, QSFP+) et des modules cohérents de pointe, le modeste émetteur-récepteur optique 1×9 reste un composant essentiel et fiable dans de nombreuses applications. Souvent négligé dans les discussions dominées par les dernières innovations, ce format robuste continue d’assurer une connectivité indispensable là où simplicité, durabilité et rapport coût-efficacité sont primordiaux. Comprendre les contextes et les raisons pour lesquels les modules 1×9 perdurent offre un aperçu précieux de la diversité du paysage des réseaux optiques.

☑ Qu’est-ce exactement qu’un émetteur-récepteur optique 1×9 ?

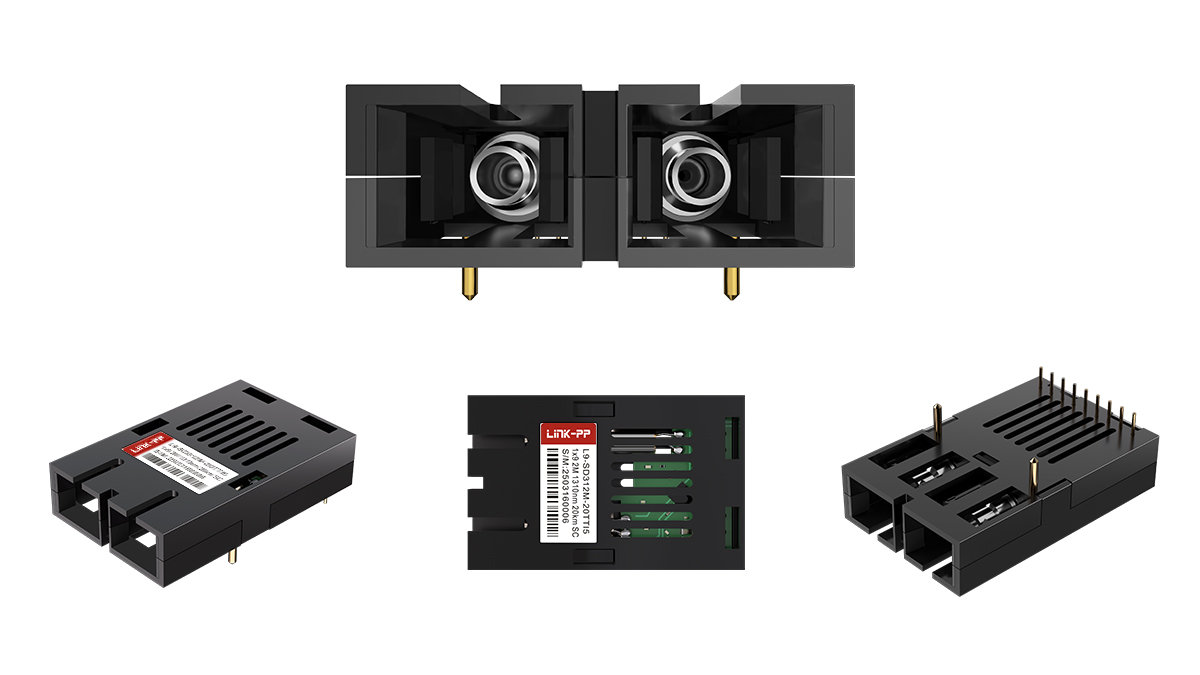

Le nom “ 1×9 ” fait référence à la configuration des broches : 1 rangée de 9 broches électriques permettant la connexion aux équipements réseau. Contrairement à leurs successeurs amovibles, les émetteurs-récepteurs optiques 1×9 sont généralement des dispositifs transceiver optique fixe fixes. Ils sont soudés directement sur la carte de circuit imprimé (PCB) hôte à l’intérieur des équipements réseau. Cette conception intrinsèque confère des avantages et des limites spécifiques :

Puissance significativement réduite :
- Robustesse et fiabilité : La connexion fixe élimine l’usure des connecteurs, les problèmes de vibrations et les points de défaillance potentiels liés aux interfaces amovibles. Cela les rend exceptionnellement fiables.
- Rentabilité : Une conception plus simple et le montage direct sur PCB entraînent souvent un coût unitaire inférieur à celui des modules amovibles équivalents.
- Efficacité spatiale (dans la conception) : Pour les fabricants d’équipements, l’intégration de modules optiques fixes 1×9 peut parfois permettre des conceptions d’appareils globalement plus compactes, car ils ne nécessitent pas de logements, de mécanismes de verrouillage ni d’accès par le panneau avant.
- Efficacité énergétique : En général, ils consomment légèrement moins d’énergie que leurs équivalents amovibles, en raison de l’absence de circuits de commande complexes destinés à la mise sous tension à chaud.
- Performance déterministe : La configuration fixe simplifie la conception et les essais pour les fabricants d’équipements d’origine (OEM).
Limitations principales :
- Non amovible : Ils ne peuvent pas être remplacés ou mis à niveau facilement sans soudure, ce qui exige l’intervention d’un technicien et peut entraîner l’arrêt complet du système.
- Flexibilité de configuration limitée : Les types et vitesses de ports sont fixes au moment de la fabrication de l’équipement.
- Vitesses inférieures : Principalement utilisés pour les vitesses héritées et industrielles, telles que Fast Ethernet (100 Mbit/s), Gigabit Ethernet (1 Gbit/s), Fibre Channel 1G/2G et les débits inférieurs de SONET/SDH (OC-3/STM-1, OC-12/STM-4, OC-48/STM-16).

☑ Domaines d’excellence des transceivers optiques 1×9 : Applications principales

Malgré la domination des modules interchangeables dans les centres de données et les réseaux cœur d’entreprise, les applications des transceivers 1×9 restent essentielles dans certains secteurs :

Réseaux industriels et automatisation :
- L'espace physique est souvent extrêmement limité. Les usines de fabrication, les entreprises de services publics, les installations pétrolières et gazières, ainsi que les systèmes de transport exigent une fiabilité extrême. La robustesse des modules fixes 1×9 les rend idéaux pour résister aux températures extrêmes, à la poussière, à l’humidité et aux vibrations. Pensez à une alternative industrielle aux SFP.
- Communication machine-à-machine (M2M) : La connexion de API, de capteurs, d’interfaces homme-machine (IHM) et de systèmes de commande nécessite souvent des liaisons fibre robustes et simples en Gigabit Ethernet ou Fast Ethernet. Des modules équivalents à des SFP 1×9 fournissent cette fiabilité.
- Prise en charge des protocoles : Très couramment utilisés avec des protocoles industriels tels que PROFINET, EtherNet/IP et Modbus TCP/IP fonctionnant sur fibre pour leur immunité aux interférences électriques et leur portée étendue.
Accès télécoms et infrastructures héritées :
- Équipement terminal client (CPE) : Les anciens terminaux de réseau optique (ONT), les multiplexeurs d’accès DSL (DSLAM) et les multiplexeurs (MUX) utilisent fréquemment des modules fixes 1×9 pour les connexions montantes (par ex. Gigabit Ethernet ou SONET/SDH à débit inférieur), en raison de leur fiabilité éprouvée et de leur structure de coûts.
- Équipements hérités SONET/SDH : Une grande partie de l’infrastructure télécom existante au niveau métropolitain et d’accès, notamment dans les zones reculées ou pour des services spécifiques, repose encore sur des débits OC-3/12/48 fournis via des transceivers optiques 1×9. La maintenance de cette infrastructure exige des modules compatibles.
- Agrégation fibre à faible coût : Pour l’agrégation de liaisons à débit inférieur dans les réseaux d’accès ou les armoires distantes, les solutions 1×9 restent un choix économique.
Systèmes embarqués et équipements spécialisés :
- Dispositifs médicaux : Les systèmes d’imagerie, les équipements de diagnostic et l’infrastructure réseau des hôpitaux exploitent parfois la fiabilité des modules fixes à fibre optique.
- Défense et aérospatiale : Les systèmes de communication renforcés profitent de la robustesse et de la nature fixe de facteur de forme 1×9 optiques.
- Équipements de test et de mesure : Certains instruments spécialisés intègrent des optiques fixes pour la communication interne ou pour répondre à des exigences d’interface spécifiques.
- Diffusion et audiovisuel professionnel : Là où une transmission de signal robuste et exempte de gigue sur fibre est requise dans des installations fixes.
Déploiements réseau sensibles au coût :
- Marchés émergents et PME : Pour des besoins de connectivité fibre basique (par exemple, relier deux bâtiments via Ethernet Gigabit), où le coût minimal absolu et la fiabilité maximale sont essentielles, les équipements utilisant des modules fixes 1×9 peuvent constituer une solution attrayante.

☑ Comparaison du facteur de forme 1×9 avec les formes amovibles

Comprendre le positionnement de des transceivers optiques 1×9 nécessite une comparaison :

Fonctionnalité	émetteur-récepteur optique 1×9	module SFP/SFP+	Différenciateur clé
Facteur de forme	Fixe (soudé)	Amovible (échangeable à chaud)	Maintenance et possibilité de mise à niveau
Installation	Soudé sur la carte de circuit imprimé (niveau OEM)	Installable par l’utilisateur	Facilité de remplacement
Vitesses principales	FE, 1 GbE, 1G/2G FC, OC-3/12/48	1 GbE, 10 GbE, 16G FC, supérieures	Débit maximal
Coût (module)	Généralement inférieur	Généralement plus élevé	Liste des composants (BOM)
Robustesse	Élevée (connexion fixe)	Moyenne (dépend du connecteur)	Fiabilité dans des environnements sévères
Souplesse	Faible (fixe lors de la fabrication)	Élevée (configurable sur site)	Adaptabilité au réseau
Consommation d’énergie	Généralement inférieur	Généralement plus élevé	Efficacité énergétique
Cas d’utilisation typique	Industrie, télécommunications héritées, systèmes embarqués	Centres de données, réseaux d’entreprise, télécommunications modernes	Adéquation aux applications

☑ LINK-PP : Votre partenaire de confiance pour les solutions optiques 1×9

En tant que leader dans le domaine, peut vous propulser vers votre croissance. Pour plus d'insights sur, LIEN-PP comprend le rôle critique joué par des composants hérités fiables. Nous proposons une gamme complète de transceivers optiques 1×9 de haute qualité, conformes aux spécifications MSA, des transceivers optiques 1×9 conçus pour offrir des performances maximales et une longévité accrue dans des applications exigeantes. Que vous soyez un fabricant d’équipement d’origine (OEM) intégrant des composants optiques dans des commutateurs industriels ou un fournisseur de services assurant la maintenance d’infrastructures de télécommunications héritées, LIEN-PP LINK-PP fournit la connectivité fiable dont vous avez besoin.

Les modèles courants de transceivers optiques 1×9 LINK-PP comprennent :

LINK-PP L9-SD311G-10CTC : 1000BASE-LX, monomode, 1310 nm, 10 km, double connecteur SC, entrée/sortie différentielle CML et détection de signal TTL
LINK-PP L9-SD311G-20PPC : 1000BASE-LX, 1310 nm, monomode, 20 km, double connecteur SC, entrée/sortie différentielle PECL et détection de signal PECL
LINK-PP L9-SD311G-20PTC : 1000BASE-LX, 1310 nm, monomode, 20 km, double connecteur SC, entrée/sortie différentielle PECL et détection de signal TTL

☑ Garantir la compatibilité et les performances

modules émetteurs-récepteurs optiques CWDM, des transceivers optiques 1×9, notamment ceux provenant de fabricants tiers tels que LIEN-PP, la compatibilité est cruciale. Les fournisseurs réputés garantissent :

Conformité MSA : Respect strict des spécifications Accord multiforme (MSA) mécaniques et électriques.
Tests rigoureux : Tests complets selon les normes industrielles (IEEE, Telcordia, etc.) et souvent selon des paramètres spécifiques aux fournisseurs.
Composants de haute qualité : Utilisation de lasers, de détecteurs et de cartes de circuits imprimés (PCB) de haute qualité pour assurer la fiabilité.
Disponibilité à long terme : Engagement en faveur du soutien continu des technologies héritées.

☑ Conseils de dépannage pour les modules 1×9

Comme ces modules sont fixes, les problèmes indiquent souvent une défaillance du module lui-même ou de la carte hôte :

Absence de voyant de liaison : Vérifiez la continuité de la fibre (nettoyez les connecteurs !), assurez-vous que la longueur d’onde et le type de fibre correspondent (multimode/monomode), et confirmez que les paramètres de vitesse et de duplex sont corrects sur le port hôte. Écartez toute défaillance de la carte hôte.
Liaison intermittente/erreurs : Suspectez des connecteurs de fibre sales, des niveaux de puissance optique limites (vérifiez les spécifications), d’éventuels dommages au câble en fibre ou des problèmes liés à la carte hôte. Les vibrations peuvent parfois affecter les joints de soudure (cas rare).
Défaillance totale : Indique souvent une défaillance du émetteur-récepteur optique 1×9 module 1×9 ou une défaillance de la carte hôte. Nécessite un diagnostic technique et éventuellement une réparation ou un remplacement au niveau de la carte.

☑ Conclusion : La colonne vertébrale invisible

Bien qu’ils ne fassent pas la une comme les modules cohérents 800G, les émetteur-récepteur optique 1×9 transceivers optiques 1×9 restent une technologie fondamentale. Leur combinaison unique de robustesse, de fiabilité et de rentabilité garantit leur pertinence continue dans l’automatisation industrielle, les télécommunications héritées, les systèmes embarqués et les déploiements sensibles au coût. Pour les applications exigeant des performances inébranlables dans des environnements difficiles, sans nécessiter de mises à jour sur site, le facteur de forme 1×9 transceiver optique 1×9 constitue souvent la solution optimale. émetteur-récepteur optique solution.
