Puntos de acceso inalámbricos (WAP, por sus siglas en inglés) explicados

① Introducción

Puntos de acceso inalámbricos (WAP) son una tecnología fundamental para las redes Wi-Fi modernas. A medida que empresas, campus e incluso hogares exigen cobertura inalámbrica perfecta y de alto rendimiento, comprender qué es un WAP, cómo se diferencia de dispositivos relacionados y cómo está construido resulta crucial. En este artículo profundizamos en los principios, los modelos de implementación y el papel de componentes como el conector PoE RJ45 LINK-PP LPJK6072AONL en el hardware de los WAP.

② ¿Qué es un punto de acceso inalámbrico (WAP)?

A Punto de acceso inalámbrico (WAP) —a menudo denominado simplemente punto de acceso (AP)— es un dispositivo de red que brinda conectividad inalámbrica a clientes inalámbricos (portátiles, teléfonos móviles, IoT, etc.) con una red local cableada (LAN).

En la práctica:

• Un WAP se conecta mediante cable Ethernet a un conmutador o router.

• Emite una o varias redes Wi-Fi (SSID).

• Los clientes inalámbricos se asocian a esos SSID y, por lo tanto, obtienen acceso a la LAN y a Internet.

A diferencia de un router inalámbrico, enrutador, que combina funciones de enrutamiento, conmutación y acceso inalámbrico, la función principal de un WAP es únicamente puente entre clientes inalámbricos y la red cableada.

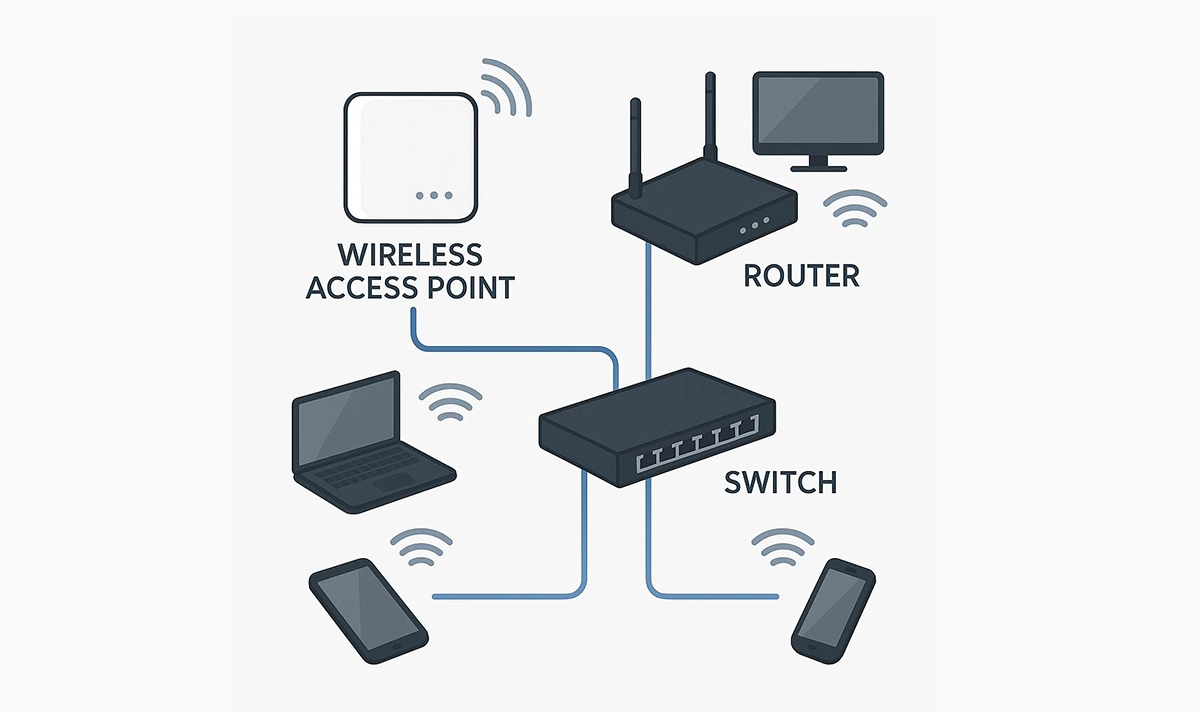

③ ¿Cómo funciona un WAP? Componentes clave y protocolos

▶ Flujo básico de señal

1. El WAP recibe tramas Ethernet desde la red cableada.

2. Encapsula los datos en tramas inalámbricas 802.11, las modula en señales de radio y las transmite mediante sus antenas.

3. Un cliente inalámbrico responde; el WAP desmodula, desencapsula y reenvía los datos a la red cableada.

Por lo tanto, opera en la capa Capa 2 (Enlace de datos), del modelo OSI, actuando de forma similar a un conmutador o puente, pero con acceso por radio.

▶ Estándares Wi-Fi y compatibilidad con versiones anteriores

Los WAP admiten múltiples generaciones de estándares Wi-Fi, por ejemplo: 802.11n (Wi-Fi 4), 802.11ac (Wi-Fi 5), 802.11ax (Wi-Fi 6 / 6E) y el futuro 802.11be (Wi-Fi 7).

Los buenos WAP ofrecen compatibilidad con versiones anteriores, de modo que los dispositivos más antiguos aún pueden conectarse, aunque a velocidades reducidas.

▶ Protocolos de gestión y control

En implementaciones extensas con muchos WAP, suele requerirse un control centralizado. Un protocolo común es CAPWAP (Control y aprovisionamiento de puntos de acceso inalámbricos), especificado en la RFC 5415, que permite a un Controlador de Red Inalámbrica (WLC) gestionar y enviar configuración o firmware a múltiples WAP.

Los WAP también pueden admitir gestión local (interfaz web, SSH) o sistemas de controlador basados en la nube.

▶ Alimentación a través de Ethernet (PoE)

Muchos WAP reciben alimentación a través del mismo cable Ethernet utilizado para los datos, mediante IEEE 802.3af (Alimentación a través de Ethernet, PoE) ή 3at (PoE+). Esto simplifica la implementación, especialmente en instalaciones montadas en techos o paredes donde el cableado eléctrico independiente resulta incómodo.

En el lado del hardware, el Conector RJ45 utilizado en el WAP debe soportar la corriente requerida y el aislamiento, y a menudo incluye magnéticos integrados (transformadores, bobinas de bloqueo) para mantener la integridad de la señal y la compatibilidad electromagnética.

④ Tipos y modelos de implementación

▶ Autónomo frente a gestionado por controlador

• Puntos de acceso autónomos (autónomos): Cada WAP se gestiona individualmente; adecuado para redes pequeñas.

• Puntos de acceso basados en controlador / unificados: Gestionados centralmente mediante un WLC o en la nube; ideales para campus y entornos empresariales.

▶ Modos: punto de acceso raíz, puente y repetidor

• Modo raíz: El AP se conecta a la red cableada y atiende a los clientes.

• Puente / punto a punto / punto a multipunto: El AP vincula dos redes cableadas de forma inalámbrica.

• Modo repetidor / extensor: El AP recibe una señal Wi-Fi existente y la retransmite; sin embargo, suele ofrecer un rendimiento reducido comparado con el backhaul cableado.

▶ AP en malla / distribuidos

Los sistemas inalámbricos modernos pueden utilizar arquitecturas en malla , donde múltiples AP se interconectan de forma inalámbrica y distribuyen el tráfico de manera inteligente para lograr cobertura, redundancia y equilibrio de carga.

⑤ Consideraciones clave al seleccionar WAP

Al diseñar o seleccionar WAP, algunos factores técnicos críticos son:

Παράμετρος	Importancia	Valores típicos objetivo / Observaciones
Bandas de radio y rendimiento	Banda dual (2,4 GHz + 5 GHz) o tri-banda garantiza capacidad	Se prefiere Wi-Fi 6 / 6E o superior
Número de flujos espaciales / MU-MIMO	Ayuda a soportar varios clientes simultáneamente	2×2, 3×3, 4×4 o más
Cobertura / Antenas	Ganancia de antena, formación de haces (beamforming) y ubicación son importantes	Antenas para techo, pared o exteriores
Backhaul / Puerto Ethernet	Normalmente 1 o más puertos RJ45 Gigabit (o multi-Gigabit)	Debe soportar agregación de enlaces en equipos de gama alta
PoE y presupuesto de energía	Especialmente para instalaciones en techos o discretas	Debe coincidir con el presupuesto PoE del sitio y con los límites de distancia
Seguridad y autenticación	WPA3, 802.1X / RADIUS, aislamiento de invitados, segmentación
Gestión / Escalabilidad	Actualización centralizada de firmware / configuración, supervisión
Fiabilidad / Especificaciones ambientales	Rango de temperatura, robustez para uso exterior / industrial

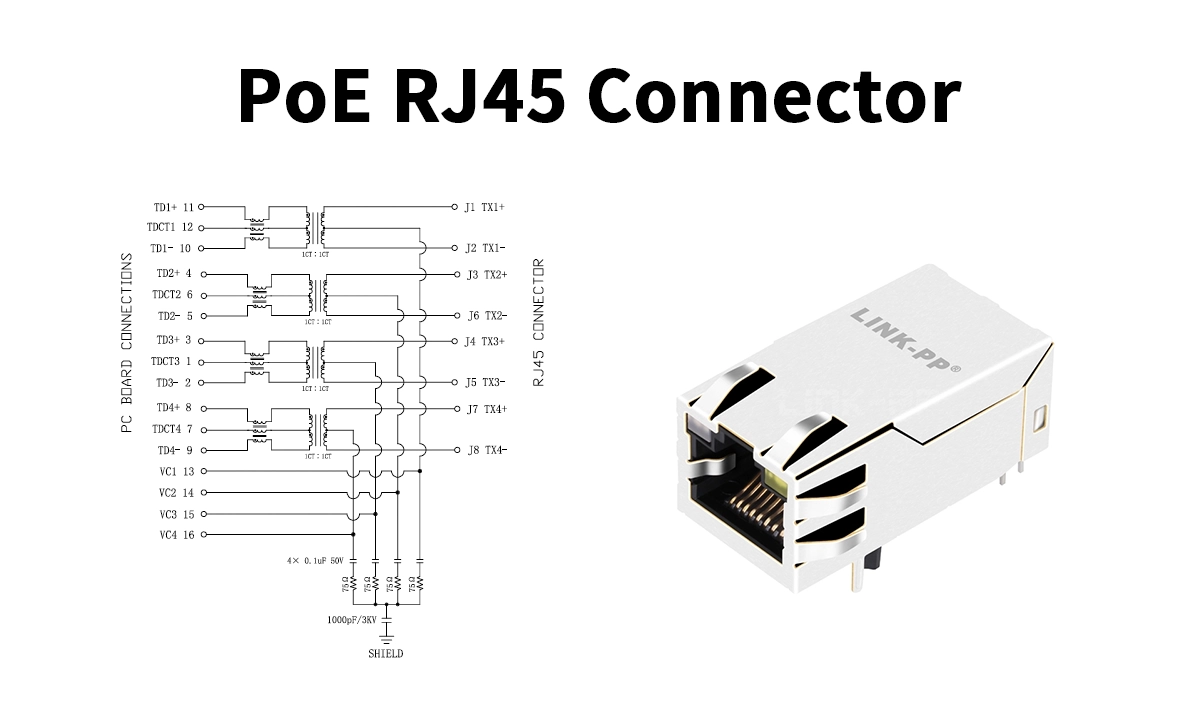

⑥ Integración del LINK-PP LPJK6072AONL en diseños de WAP

Un componente a menudo pasado por alto pero crítico en el hardware de WAP es el módulo de conector RJ45 con magnéticos integrados y capacidad PoE. El LPJK6072AONL está específicamente diseñado para esta función.

Del Dibujo LPJK6072AAONL (esquemáticos), podemos observar:

• Diseñado para aplicaciones PoE con una corriente máxima de 350 mA por par

• Incluye componentes magnéticos internos (transformadores / bobinas) para la integridad de la señal y la supresión de ruido en modo común.

• Con aislamiento de 1500 Vrms y cumple con las especificaciones de aislamiento y diafonía en el rango de frecuencia Ethernet.

• Su rango de temperatura de funcionamiento es amplio (–40 °C a +85 °C), lo que lo hace adecuado para diversos entornos.

Debido a que el LPJK6072AONL admite tanto datos como energía sobre un solo cable Ethernet, es ideal para WAP que se alimentan mediante PoE y requieren magnéticos integrados, reduciendo así la cantidad de componentes externos, simplificando el diseño y mejorando la fiabilidad.

⑦ Casos prácticos y beneficios

▶ Despliegues empresariales / universitarios

Una oficina grande o un campus pueden desplegar decenas o cientos de WAP. Estos se gestionan de forma centralizada, admiten movilidad de usuario, equilibrio de carga y control dinámico de canal / potencia para maximizar el rendimiento y la experiencia del usuario.

▶ Hoteles, comercios minoristas y espacios públicos

Ofrecen redes Wi-Fi segmentadas para invitados y personal, admiten portales cautivos, aislamiento y cobertura localizada en zonas de alta densidad (vestíbulos, salas de reuniones).

▶ IoT / Edificios inteligentes

Los WAP actúan como puntos de acceso para sensores, cámaras y dispositivos de control. Como muchos de estos dispositivos consumen poca energía, los WAP habilitados para PoE facilitan despliegues sencillos.

▶ Uso doméstico / SOHO

En hogares con grandes superficies o diseños complicados, agregar uno o más PWA (retroalimentación cableada) amplía la cobertura de forma más fiable que los repetidores en malla.

⑧ PWA frente a router frente a extensor: aclaración de las diferencias

• Enrutador: Enruta entre redes (por ejemplo, su LAN y Internet), gestiona NAT, reglas de firewall, DHCP, etc.

• PWA / Punto de acceso: Proporciona conectividad inalámbrica a los clientes de la LAN, pero no not enruta entre redes.

• Extensor Wi-Fi / Repetidor: Captura una señal Wi-Fi y la retransmite, reduciendo frecuentemente el rendimiento a la mitad debido a la sobrecarga de retransmisión.

En redes pequeñas, los routers para consumidores suelen integrar las funciones de enrutamiento + conmutación + PWA en un solo dispositivo. Sin embargo, en entornos empresariales o sistemas escalables, estas funciones se separan para lograr mayor rendimiento, flexibilidad y fiabilidad.

⑨ Conclusión y llamado a la acción

Puntos de acceso inalámbricos (WAP) son bloques fundamentales esenciales en las redes inalámbricas modernas, proporcionando el puente entre los clientes Wi-Fi y la LAN cableada. Al diseñar o seleccionar hardware de PWA, componentes como conectores RJ45 con PoE y magnéticos integrados son tan importantes como el rendimiento de la radio.

Si está diseñando o evaluando hardware de PWA, considere el conector RJ45 PoE LINK-PP, que ofrece magnéticos integrados y soporta PoE para diseños compactos y fiables.

👉 Visite la página del producto LPJK6072AONL en la tienda oficial de LINK-PP para explorar las especificaciones y solicitar muestras: LPJK6072AONL
