LX-SFP-Modul-Leitfaden: Was ist 1000BASE-LX und wie unterscheidet es sich von LR/LH/SX?

In modernen Glasfasernetzwerken ist die Auswahl des richtigen SFP-Moduls entscheidend, um eine stabile Konnektivität, optimale Signalqualität und langfristige Skalierbarkeit sicherzustellen. Unter den verschiedenen verfügbaren Optionen ist das LX SFP-Module (1000BASE-LX) weit verbreitet für mittel- bis langstreckige Übertragung über Einmodenfasern.

Viele Ingenieure und Einkäufer haben jedoch nach wie vor praktische Fragen:

• Was bedeutet “LX” in SFP-Modulen genau?

• Wie unterscheidet es sich von LR-, LH- oder SX-Optiken?

• Können LX-Module mit Multimodefasern verwendet oder mit anderen SFP-Typen kombiniert werden?

Diese Fragen treten nicht nur in technischer Dokumentation häufig auf, sondern werden auch regelmäßig in realen Ingenieur-Communities diskutiert, wo Einsatzszenarien und Kompatibilitäts-Herausforderungen erheblich variieren.

Dieser Leitfaden bietet eine klare und praxisnahe Erklärung zu 1000BASE-LX-SFP-Modulen, einschließlich ihrer Kernspezifikationen, Unterschiede gegenüber LR-/LH-/SX-Modulen sowie praktischer Einsatzaspekte wie Interoperabilität und Faserkompatibilität.

Durch das Lesen dieses Artikels werden Sie:

• Verstehen Sie, was LX-SFP-Module sind und wie sie funktionieren

• Lernen Sie die wesentlichen Unterschiede zwischen LX, LR, LH und SX-Optiken

• Vermeiden Sie gängige Deployments-Fehler (insbesondere bei Multimodefasern)

• Gewinnen Sie praxisnahe Einblicke basierend auf realen Anwenderszenarien und Felderfahrungen

Ob Sie ein Netzwerk entwerfen, eine Glasfaser-Verbindung troubleshooten oder kompatible Transceiver auswählen – dieser Leitfaden unterstützt Sie dabei, fundiertere und zuverlässigere Entscheidungen zu treffen.

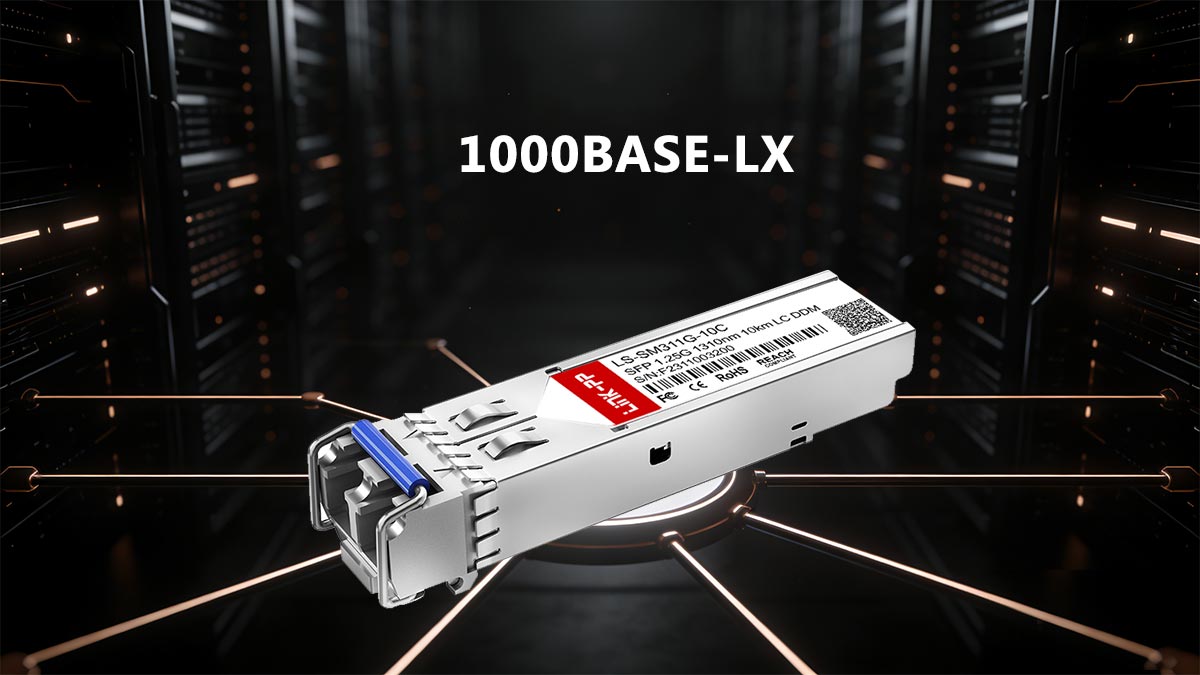

🔯 Was ist 1000BASE-LX?

Bevor LX mit anderen SFP-Typen wie LR, LH oder SX verglichen wird, ist es wichtig, zunächst zu verstehen, was 1000BASE-LX im Hinblick auf Standards, optische Eigenschaften und praktischen Einsatz tatsächlich bedeutet. Dieser Abschnitt erläutert die grundlegende Definition von LX-SFP-Modulen, typische Einsatzgebiete sowie ihr Verhalten sowohl in kontrollierten Unternehmensumgebungen als auch in flexibleren, realen Szenarien.

Definition des LX-SFP-Moduls (1310 nm, Einmodenfaser, typisch 10 km)

1000BASE-LX ist ein Gigabit-Ethernet-Optikstandard gemäß der Norm IEEE 802.3, konzipiert für Langwellenübertragung über Glasfaser. “LX” steht für Long wavelength (Langwelle), typischerweise bei 1310 nm, und ist primär für den Einsatz mit Einmodenfasern (SMF) vorgesehen.

Bei Standard-Deployments unterstützt ein 1000BASE-LX-SFP- Modul Übertragungsentfernungen von bis zu 10 Kilometern über SMF und eignet sich daher für mittel- bis langstreckige Verbindungen. Zudem können LX-Module auch über Multimodefasern (MMF) betrieben werden, allerdings mit reduzierter Reichweite (typischerweise bis zu 550 Meter) und oft unter Verwendung eines Mode-Conditioning-Patchkabels zur Sicherstellung der Signalstabilität.

Wichtige Merkmale von 1000BASE-LX:

Parameter	Spezifikation
Wellenlänge	1310 nm (Langwelle)
Fasertyp	Einmodenfaser (SMF, primär), Multimodefaser (MMF, eingeschränkte Unterstützung)
Maximale Reichweite	Bis zu 10 km über SMF
Datenrate	1 Gbps (Gigabit-Ethernet)
Anschlusstyp	LC-Duplex

Wann und warum LX-Module eingesetzt werden (WAN, Campus-Verbindungen, Uplinks)

LX-SFP-Module werden häufig in Szenarien eingesetzt, bei denen Entfernung, Stabilität und Kompatibilität mit Einmodeninfrastruktur zentrale Anforderungen sind.

Typische Einsatzfälle umfassen:

• Campusnetzwerke: Verbindung von Gebäuden über mehrere Kilometer

• WAN-Zugangsverbindungen: Anbindung von Unternehmensnetzwerken an die Infrastruktur des ISP

• Switch-Uplinks: Bereitstellung stabiler Langstrecken-Aggregation zwischen Distributionsebene und Core-Ebene

• Industrielle oder Außeneinsätze: Wo Einmodenfaser aufgrund ihrer geringen Dämpfung und größeren Reichweite bevorzugt wird

Im Vergleich zu Kurzstrecken-Optionen wie SX-Modulen, bieten LX-Module:

• Geringere Signaldämpfung über Entfernung

• Bessere Skalierbarkeit für zukünftige Netzwerk-Expansionen

• Konsistentere Leistung in komplexen Umgebungen

Für viele Ingenieure stellt LX ein kosteneffizientes Gleichgewicht zwischen kurzstreckigen Multimode-Lösungen und teureren Langstreckenoptiken dar.

Praxiserfahrung: LX in Heimlabors vs. Unternehmensnetzwerken

In realen Deployments variiert die Nutzung von LX-SFP-Modulen erheblich zwischen Heimlabor-Umgebungen und Unternehmensnetzwerken.

In Community-Diskussionen auf Plattformen wie Reddit berichten zahlreiche Heimlabor-Nutzer von kreativen Einsatzmöglichkeiten von LX-Modulen, beispielsweise:

• Betrieb von LX über bestehende Multimodefasern für kurze Entfernungen

• Mischen von LX-Modulen mit Geräten verschiedener Hersteller zur Kostenersparnis

• Einsatz von generalüberholten oder Drittanbieter-Modulen zur Budgetoptimierung

Ein typisches Fazit dieser Diskussionen lautet, dass LX-Module oft flexibler sind, als erwartet – allerdings erfordert ihre Nutzung besondere Aufmerksamkeit hinsichtlich Kompatibilität und Fasertyp.

Im Gegensatz dazu folgen Unternehmenseinsätze strengeren Standards:

• strikte Einhaltung der Einmodenfaser-Infrastruktur

• nachgewiesene Kompatibilität mit OEM-Geräten (z. B., Cisco, Juniper)

• sorgfältige Validierung des optischen Leistungs-Budgets und der Link-Leistung

Der entscheidende Unterschied ist offensichtlich:

• Heimlabore priorisieren Flexibilität und Kosteneffizienz

• Unternehmensnetzwerke priorisieren Zuverlässigkeit, Vorhersagbarkeit und Support

Das Verständnis beider Perspektiven hilft Ingenieuren, bessere Entscheidungen entsprechend ihrem jeweiligen Anwendungsszenario zu treffen.

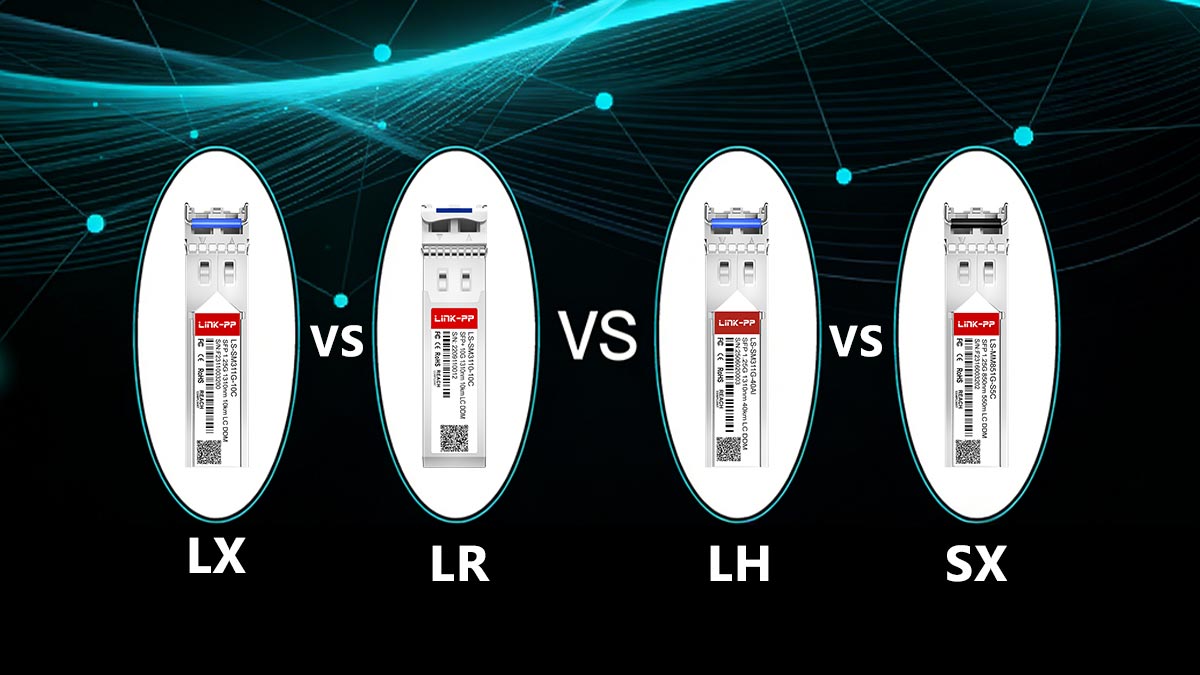

🔯 LX vs. LR vs. LH vs. SX SFP-Module

Das Verständnis der Unterschiede zwischen LX, LR, LH und SX SFP-Module ist entscheidend für die Auswahl der richtigen Optik für Ihr Netzwerk. Obwohl diese Suffixe häufig Wellenlänge und Übertragungsdistanz anzeigen, kann die reale Nutzung je nach Herstellernamenkonventionen und spezifischer Modulimplementierung variieren.

Vergleichstabelle: Wellenlänge, Fasertyp, maximale Entfernung, typischer Einsatz

Type	Wellenlänge	Fasertyp	Typische maximale Entfernung	Typische Einsatzszenarien
SX	850 nm	Multimode-(MMF)	Bis zu 550 m	Kurzstreckenverbindungen innerhalb von Rechenzentren
LX	1310 nm	Einmodenfaser (SMF), eingeschränkt auch Multimodefaser (MMF)	Bis zu 10 km (SMF)	Campus-Netzwerke, Verbindungen zwischen Gebäuden
LR	1310 nm	Einmodenfaser (SMF)	Bis zu 10 km (10G-Standard)	10G-Backbone, Aggregationsverbindungen
LH	1310 nm / 1550 nm (je nach Variante)	Einmodenfaser (SMF)	20–40 km (oder mehr)	Langstreckenübertragung, Metro-Netzwerke

Erläuterung der wesentlichen Unterschiede: LX vs. LR, LX vs. LH, LX vs. SX

LX vs. LR

• Geschwindigkeitskontext: LX ist typischerweise mit 1G (1000BASE-LX) verbunden, während LR häufiger in 10G (10GBASE-LR)-Umgebungen eingesetzt wird.

• Wellenlänge: Beide arbeiten oft bei 1310 nm, was zu Verwirrung führen kann.

• Wichtige Erkenntnis: Der wesentliche Unterschied liegt in der Datenrate und dem Standard, nicht nur in der Wellenlänge.

LX vs. LH

• Entfernung: LH-(Long-Haul-)Module sind für größere Entfernungen (20 km und mehr) ausgelegt, während LX typischerweise auf ca. 10 km begrenzt ist.

• Wellenlängenvariation: LH nutzt möglicherweise 1550 nm für erweiterte Reichweite.

• Wichtige Erkenntnis: LH ist im Wesentlichen eine Variante mit erweiterter Reichweite jenseits von LX.

LX vs. SX

• Wellenlänge: LX = 1310 nm, SX = 850 nm

• Kabeltyp: LX verwendet Einmodenfaser, SX verwendet Multimodefaser

• Entfernung: LX unterstützt Kilometerstrecken, SX ist auf einige hundert Meter begrenzt

• Wichtige Erkenntnis: LX dient längeren Strecken; SX ist für kurzstreckenoptimierte, kostengünstige Einsätze konzipiert.

Community-Hinweise: Sich überschneidende Benennungskonventionen und Herstellerkennzeichnungen

In realen Einsatzszenarien sind Benennungskonventionen nicht immer streng standardisiert. Diskussionen auf Plattformen wie Reddit und Ingenieurforen verdeutlichen mehrere wichtige Beobachtungen:

• Einige Hersteller kennzeichnen Module als “LX/LH”, um Kompatibilität über mehrere Reichweitenbereiche hinweg anzuzeigen – statt einer strikten Standarddefinition

• Hersteller von Drittanbietern verwenden möglicherweise die Bezeichnung LH zur Beschreibung erweiterter LX-Module (z. B. Varianten mit 20 km oder 40 km Reichweite)

• Die gleiche Kennzeichnung (z. B. “LR”) kann je nachdem, ob sie sich auf 1-Gbit/s- oder 10-Gbit/s-Optik bezieht, unterschiedliche Spezifikationen implizieren

👉 Praktische Erkenntnis:
Überprüfen Sie stets die SFP-Spezifikationen (Wellenlänge, Sende-/Empfangsleistung, unterstützte Entfernung), statt sich ausschließlich auf die Modulbezeichnung zu verlassen.

Dies ist besonders kritisch, wenn Anbieter gemischt oder in Umgebungen mit zwingender Kompatibilität und Link-Stabilität eingesetzt werden.

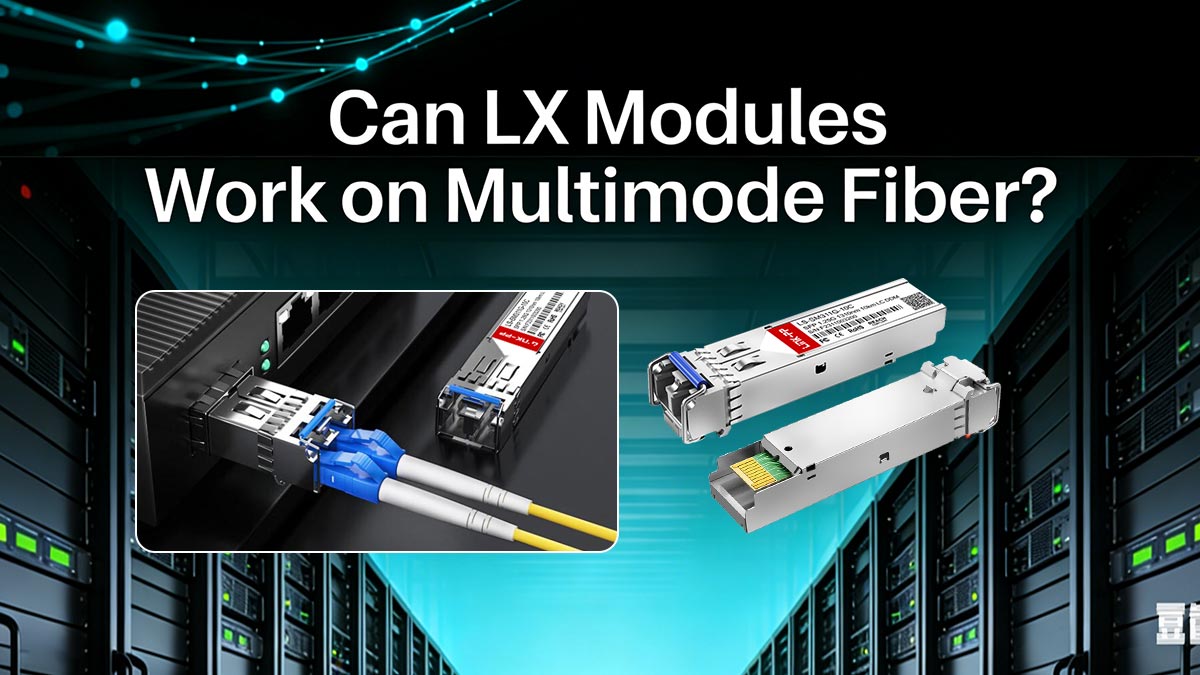

🔯 Können LX-Module auf Multimode-Faser (MMF) betrieben werden?

Obwohl 1000BASE-LX-SFP-Module primär für Einmodenfaser (SMF) konzipiert sind, fragen viele Ingenieure, ob sie auch auf Multimode-Faser (MMF) verwendet werden können – insbesondere bei bestehender Infrastruktur oder kostenkritischen Deployments.

Die kurze Antwort lautet: Ja, jedoch mit Einschränkungen und Vorsichtsmaßnahmen. Praxisbezogene Diskussionen in Communities wie Reddit sowie technischen Foren wie Server Fault zeigen, dass LX-auf-MMF-Deployments zwar häufig vorkommen, eine fehlerhafte Konfiguration jedoch zu Signalinstabilität oder Linkausfällen führen kann.

Erklärung des Mode-Conditioning-Kabels

Bei Verwendung von LX-Modulen auf Multimode-Faser stellt sich eine zentrale Herausforderung dar: Modaldispersion, verursacht durch die unterschiedliche Lichtausbreitung in MMF im Vergleich zu SMF.

Um dies zu beheben, verwenden Ingenieure häufig ein Mode-Conditioning-Patchkabel (MCP):

• Es verschiebt absichtlich den Laser-Einfallswinkel in die Multimode-Faser.

• Dadurch wird die differentielle Modenverzögerung (DMD) reduziert.

• Die Signalübertragung über MMF wird stabilisiert.

Ohne Mode Conditioning verteilt sich das Laser-Signal eines SMF-1310-nm- LX-Moduls möglicherweise nicht gleichmäßig über den Multimode-Kern, was zu erhöhten Bitfehlerraten oder intermittierenden Link-Problemen führt.

👉 In der Praxis sind MCP-Kabel vor allem bei älterer MMF (z. B. OM1/OM2) relevant.

Reichweitenbegrenzungen auf MMF (praxisnahe Fälle)

Während LX-Module für ca. 10 km über SMF ausgelegt sind, ist ihre Leistung auf MMF deutlich geringer.

Typische praxisnahe Reichweiten:

• Bis zu ca. 550 Meter auf Multimode-Faser (bei geeigneten Bedingungen)

• Kürzere Reichweiten können je nach Faserqualität und Umgebung erforderlich sein

Laut weit verbreiteten ingenieurtechnischen Diskussionen auf Server Fault:

• LX kann über MMF betrieben werden, doch ohne ordnungsgemäße Mode Conditioning ist die Leistung nicht garantiert.

• Ältere Fasertypen neigen stärker zu Signalproblemen.

In Reddit-Threads berichten Nutzer häufig über:

• Erfolgreiche Kurzstrecken-Links (zehn bis hundert Meter)

• Gelegentliche Instabilität bei Verzicht auf MCP-Kabel

• Bessere Ergebnisse mit modernen MMF (
  )OM3/OM4), obwohl sie immer noch nicht ideal sind

👉 Wichtigste Erkenntnis: LX über MMF funktioniert am besten bei kurzen Entfernungen und in kontrollierten Umgebungen, nicht für missionkritische lange Verbindungen.

Tipps zur Vermeidung häufiger Bereitstellungsfehler

Um eine zuverlässige Leistung bei der Verwendung von LX-Modulen auf Multimode-Faser (MMF) sicherzustellen, beachten Sie die folgenden Best Practices:

• Verwenden Sie Modus-Konditionierungs-Kabel bei der Arbeit mit älteren MMF-Typen (OM1/OM2)

• Halten Sie die Entfernungen konservativ (deutlich unter den theoretischen Grenzwerten)

• Prüfen Sie das optische Leistungs-Budget (Sende- und Empfangsleistungen müssen übereinstimmen)

• Vermeiden Sie das Mischen unbekannter Fasertypen innerhalb derselben Verbindung

• Testen Sie die Verbindung unter realen Datenverkehrsbedingungen, nicht nur anhand des Link-Status

• Beachten Sie die technischen Datenblätter der Module statt sich auf Annahmen zu verlassen

👉 Am wichtigsten:
Falls Ihre Anwendung hohe Zuverlässigkeit oder größere Entfernungen erfordert, wird dringend empfohlen, Einmodenfasern (SMF) mit LX-Modulen statt auf die Kompatibilität mit MMF zu setzen.

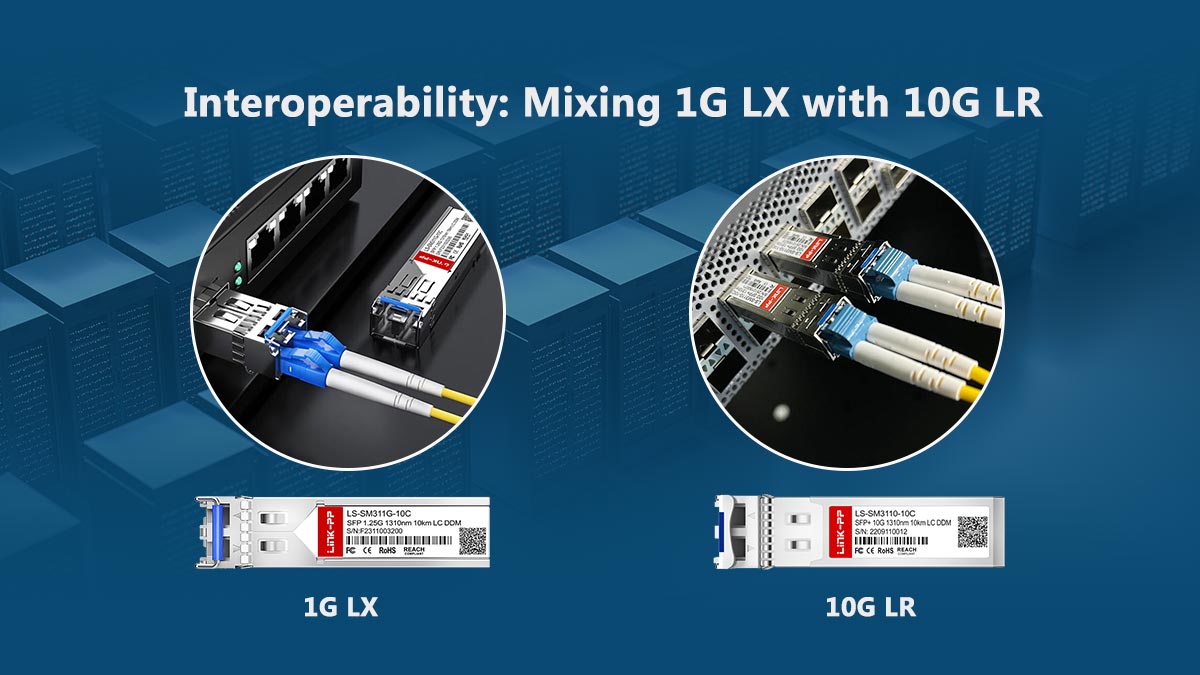

🔯 Interoperabilität: Kombination von 1-Gbit/s-LX mit 10-Gbit/s-LR

In realen Netzwerken versuchen Ingenieure häufig, verschiedene SFP-Modultypen miteinander zu verbinden – beispielsweise 1-Gbit/s-1000BASE-LX- und 10-Gbit/s-10GBASE-LR-Module – insbesondere bei der Modernisierung der Infrastruktur oder der Integration mit ISP-Ausrüstung.

Die Interoperabilität ist jedoch nicht garantiert, selbst wenn Stecker und Fasertypen kompatibel erscheinen. Erfolgreiche Verbindungen hängen von drei kritischen Faktoren ab: Kompatibilität der Datenrate, Ausrichtung der Wellenlänge sowie optisches Leistungs-Budget.

Community-Diskussionen auf Plattformen wie Reddit zeigen durchgängig, dass zwar einige gemischte Setups unter bestimmten Bedingungen funktionieren, andere jedoch aufgrund übersehener technischer Einschränkungen scheitern.

Berücksichtigung von Geschwindigkeitsunterschieden

Die wichtigste Einschränkung ist die Diskrepanz der Datenraten:

• 1000BASE-LX = 1 Gbit/s

• 10GBASE-LR = 10 Gbit/s

Diese Standards sind auf der physikalischen Ebene nicht direkt kompatibel. In den meisten Fällen:

• Ein 10-Gbit/s-Port kann nicht mit einem 1-Gbit/s-Modul kommunizieren, es sei denn, er unterstützt ausdrücklich 1-Gbit/s-Fallback oder Dual-Rate-Betrieb.

• Selbst wenn das optische Signal erkannt wird, stellt sich die Verbindung aufgrund des Protokoll-Mismatches nicht her.

👉 Praktische Erkenntnis:
Stellen Sie vor dem Versuch gemischter Verbindungen stets sicher, ob der Switch-Port Multi-Rate-SFP/SFP+-Betrieb (1 Gbit/s / 10 Gbit/s) unterstützt.

Überprüfung von Wellenlänge und optischem Leistungs-Budget

Selbst wenn die Geschwindigkeitskompatibilität gelöst ist, müssen die optischen Eigenschaften übereinstimmen:

Wavelength compatibility

• Sowohl LX als auch LR arbeiten typischerweise bei 1310 nm, was Kompatibilität suggerieren könnte.

• Eine übereinstimmende Wellenlänge allein reicht jedoch nicht aus.

Optical power budget

• Jedes Modul weist definierte Sende-Leistung (Tx) und Empfangsempfindlichkeit (Rx) auf.

• Falls das empfangene Signal:

  • zu schwach ist, → scheitert die Verbindung;

  • zu stark ist, → führt dies zu Empfängersättigung und Fehlern.

Fiber type and attenuation

• Einmodenfaser (SMF) vs. Multimodefaser (MMF) Unterschiede können das Signalverhalten beeinflussen.

• Auch Steckerverluste und Qualität der Patchkabel spielen eine Rolle.

👉 Praktische Erkenntnis:
Vergleichen Sie stets die Herstellerangaben (Tx-/Rx-Werte) im Datenblatt, um sicherzustellen, dass das Link-Budget im zulässigen Bereich liegt.

Erfolgreiche und gescheiterte Einsatzbeispiele

✔ Erfolgreiche Szenarien

• Einsatz eines Dual-Rate-(1-Gbit/s/10-Gbit/s)-Switch-Ports, der sowohl LX- als auch LR-Module unterstützt.

• Übereinstimmende Wellenlänge (1310 nm) und Einhaltung sicherer optischer Leistungsbereiche

• Kurzstreckenverbindungen, bei denen die Signaldämpfung natürlicherweise eine Leistungsungleichheit reduziert

✖ Durchgefallene Szenarien

• Direktes Verbinden 1G LX mit einem 10G-exklusiven LR-Port (keine Verbindung hergestellt)

• Ignorieren von Unterschieden im Leistungsbudget, was zu instabilen oder flackernden Verbindungen führt

• Mischen von Modulen verschiedener Hersteller ohne Überprüfung der Kompatibilität

Eine häufig geteilte Erkenntnis aus diesen Diskussionen:

“Wenn beide Enden dieselbe Geschwindigkeit unterstützen und die Optik den Spezifikationen entspricht, dann funktioniert es möglicherweise – doch niemals voraussetzen, ohne das Datenblatt zu prüfen.”

✅ Wichtige Erkenntnis

Interoperabilität zwischen LX und LR (oder anderen SFP-Typen) bedeutet nicht einfach nur das Zusammenstecken von Steckverbindern.

Um eine stabile Verbindung sicherzustellen:

• Geschwindigkeitskompatibilität der Ports bestätigen (1 G vs. 10 G)

• Wellenlängenausrichtung überprüfen

• Optisches Leistungsbudget (Tx/Rx) prüfen

• Die Verbindung unter realen Bedingungen testen

When in doubt, using matched modules on both endss bleibt der zuverlässigste und vorhersagbarste Ansatz.

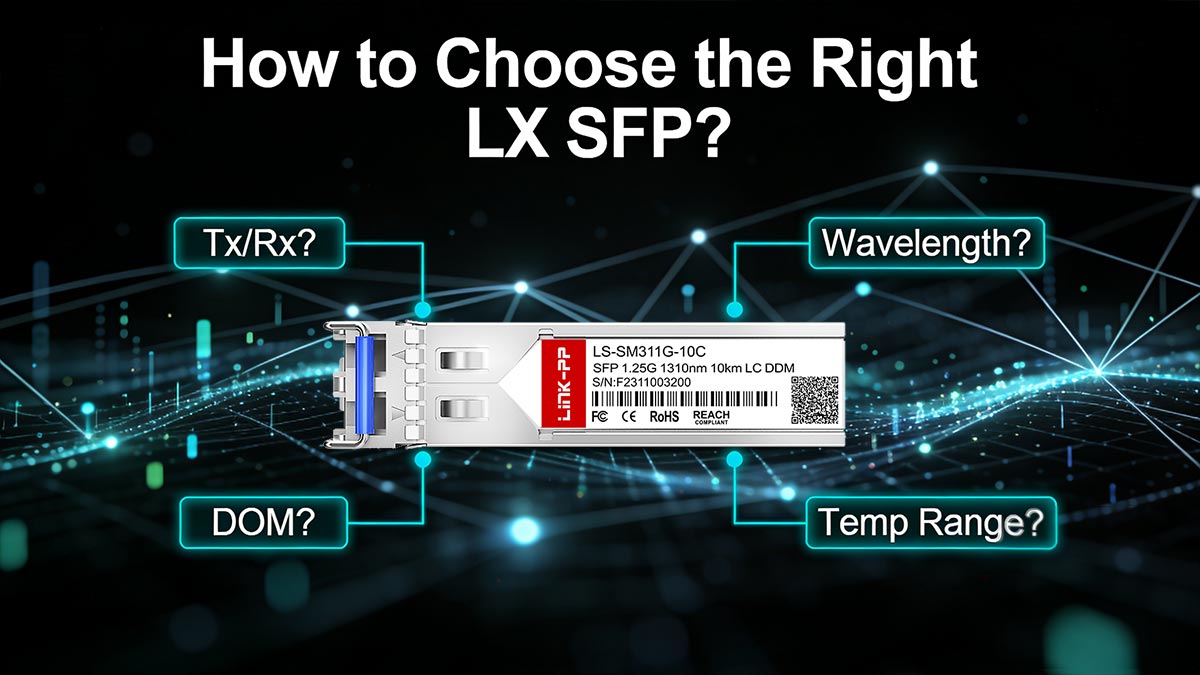

🔯 So wählen Sie das richtige LX-SFP-Modul aus (Prüfliste)

Die Auswahl des richtigen 1000BASE-LX-SFP-Moduls hängt nicht nur davon ab, dass “LX”-Bezeichnungen übereinstimmen – vielmehr erfordert sie eine sorgfältige Bewertung der optischen Spezifikationen, Kompatibilität, und Einsatzbedingungen. Dieser Abschnitt enthält eine praktische Prüfliste, die von Ingenieuren genutzt wird, um zuverlässige Leistung und langfristige Stabilität sicherzustellen.

Zu prüfende Datenblatt-Parameter (Tx/Rx, Wellenlänge, DOM, Temperaturbereich)

Bevor Sie ein LX-SFP-Modul kaufen oder einsetzen, überprüfen Sie stets das Datenblatt des Moduls auf folgende Schlüsselparameter:

• Wellenlänge (nm)
  Stellen Sie sicher, dass es 1310 nm beträgt – dies ist Standard für 1000BASE-LX.

• Sendeleistung (Tx-Leistung)
  Definiert, wie stark das optische Signal beim Verlassen des Moduls ist.
  Muss mit der Verbindungsstrecke übereinstimmen und eine Überlastung des Empfängers vermeiden.

• Empfindlichkeit des Empfängers (Rx-Empfindlichkeit)
  Die minimale optische Leistung, die zur zuverlässigen Signalerkennung erforderlich ist.
  Entscheidend, um sicherzustellen, dass das Leistungsbudget ausreichend ist.

• Optisches Leistungsbudget
  Berechnet aus den Werten Tx – Rx.
  Muss die gesamte Link-Dämpfung (Faser + Stecker + Spleiße) übersteigen.

• DOM / DDM (Digitale optische Überwachung)
  Ermöglicht die Echtzeitüberwachung von:

  • Temperatur

  • Spannung

  • Tx-/Rx-optischer Leistung
    Nützlich für Fehlerbehebung und vorausschauende Wartung.

• Betriebstemperaturbereich

  • Kommerziell: 0 °C bis 70 °C

  • Industriell: −40 °C bis 85 °C
    Auswahl basierend auf der Einsatzumgebung (innen vs. außen/harte Umgebungsbedingungen).

• Kompatibilität mit Glasfaser
  Bestätigen Sie die Unterstützung für Single-Mode-Glasfaser (SMF) sowie eventuelle Einschränkungen bei der Verwendung von Multimode-Glasfaser (MMF).

• Herstellerkompatibilitätsliste
  Prüfen Sie, ob das Modul für Ihre Switch-Marke (z. B. Cisco, Juniper) codiert bzw. getestet ist.

• Garantie und Zuverlässigkeit
  Achten Sie auf die Garantiebedingungen und MTBF (Mean Time Between Failures / mittlere Zeit zwischen Ausfällen), sofern verfügbar.

OEM- vs. Drittanbieter-Kompatibilität und -Garantie

Eine häufige Entscheidungsgrundlage ist die Wahl zwischen OEM-Modulen (Originalhersteller) und kompatiblen SFPs von Drittanbietern.

OEM-Module

• Gewährleistete Kompatibilität mit Markengeräten

• Höherer Preis

• Offizieller Herstellersupport

Module von Drittanbietern

• Geringere Kosten (oft deutlich geringer)

• Breite Kompatibilität (sofern ordnungsgemäß codiert/getestet)

• Weit verbreitet in realen Einsatzszenarien

In Diskussionen auf Plattformen wie Reddit berichten viele Ingenieure von erfolgreichen Einsätzen von Modulen von Drittanbietern, betonen jedoch:

• Überprüfen Sie stets die Kompatibilität mit Ihrem spezifischen Gerätemodell

• Bevorzugen Sie Hersteller mit nachgewiesenen Tests und Garantieunterstützung

👉 Praktische Erkenntnis:
Drittanbieter-SFPs können zuverlässig und kosteneffizient sein – allerdings nur dann, wenn sie von renommierten Herstellern bezogen und für Ihre Geräte validiert wurden.

Schnellcheckliste für LX-SFP-Module

Verwenden Sie vor der Auswahl oder Bereitstellung eines LX-SFP-Moduls die folgende Checkliste:

• Bestätigen Wellenlänge 1310 nm (1000BASE-LX-Standard)

• Überprüfen Kompatibilität mit Einmodenfaser (SMF) (und Einschränkungen bei Multimode-Faser, falls zutreffend)

• Check Sendeleistung und Empfangsempfindlichkeit im Verhältnis zur Verbindungslänge

• Sicherstellen optischen Leistungsbudgets ausreichend ist

• Bestätigen Kompatibilität mit dem Port (Unterstützung für 1 Gbit/s, Hersteller-Codierung)

• Entscheiden Sie sich zwischen OEM und Drittanbieter basierend auf Budget und Support-Anforderungen

• Check DOM/DDM-Unterstützung für die Überwachung

• Match Temperaturklasse entsprechend der Umgebung

• Prüfen Sie Kompatibilitätsliste der Hersteller

• Validieren Garantie und Lieferantenzuverlässigkeit

• Testen Sie die Verbindung nach der Installation (nicht nur den Link-Status, sondern auch die Stabilität unter Last)

Diese Checkliste hilft, Bereitstellungsrisiken zu reduzieren und stellt sicher, dass Ihre LX-SFP-Module in einer breiten Palette von Netzwerkumgebungen zuverlässig funktionieren.

🔯 Häufige Fehler bei LX-SFP-Modulen und deren Behebung

Obwohl 1000BASE-LX-SFP-Module weit verbreitet und relativ einfach sind, resultieren viele reale Verbindungsprobleme aus einigen wiederkehrenden Fehlern. Das Verständnis dieser Fallstricke kann Ihnen helfen, instabile Verbindungen, intermittierende Ausfälle oder einen vollständigen Verbindungsverlust zu vermeiden.

Falsche Fasertypen oder das Ignorieren von Mode-Conditioning

Einer der häufigsten Fehler ist die Verwendung von Multimode-Faser (MMF) mit LX-Modulen ohne angemessene Berücksichtigung.

• LX ist für Single-Mode-Faser (SMF) ausgelegt

• Bei Einsatz auf MMF kann die Modendispersion die Signalqualität beeinträchtigen

• Ohne ein Mode-Conditioning-Patchkabel (MCP) können Verbindungen:

  • Intermittierend funktionieren

  • Hohe Fehlerquoten aufweisen

  • In einigen Fällen vollständig ausfallen

👉 Tipps zur Fehlersuche:

• Überprüfen Sie den tatsächlichen Fasertyp (SMF vs. MMF)

• Verwenden Sie MCP-Kabel bei OM1-/OM2-Fasern

• Wechseln Sie bei kritischen Verbindungen stattdessen zu SMF + LX, anstatt sich auf die MMF-Kompatibilität zu verlassen

Nicht die Leistungsreserve prüfen

Das Ignorieren der optischen Leistungsbudgets ist eine weitere häufige Ursache für Verbindungsfehler.

Häufig auftretende Probleme umfassen:

• Signal zu schwach → Empfänger kann Daten nicht erkennen

• Signal zu stark → Empfängersättigung, was zu Fehlern führt

Dies geschieht häufig bei:

• Mischung verschiedener Modultypen

• Verwendung sehr kurzer Glasfaserstrecken ohne Dämpfung

• Nichtüberprüfung der Tx-/Rx-Spezifikationen

👉 Tipps zur Fehlersuche:

• Vergleichen Sie die Tx-Leistung (dBm) und die Rx-Empfindlichkeit (dBm) aus den Datenblättern

• Berechnen Sie den gesamten Link-Verlust (Faser + Stecker)

• Verwenden Sie Dämpfungsglieder, falls das Signal bei kurzen Strecken zu stark ist

• Prüfen Sie DOM-/DDM-Lesungen (falls unterstützt) für Diagnosen in Echtzeit

Kauf nicht-kompatibler Module

Kompatibilitätsprobleme treten besonders häufig bei Verwendung von Drittanbieter-SFPs Module.

Mögliche Probleme:

• Modul wird vom Switch nicht erkannt

• Verbindung wird hergestellt, ist aber instabil

• Firmware-Einschränkungen oder Herstellerabhängigkeit

In Community-Diskussionen auf Reddit berichten Ingenieure häufig darüber, dass:

• Einige Drittanbietermodule perfekt funktionieren

• Andere aufgrund fehlerhafter Codierung oder mangelnder Tests ausfallen

👉 Tipps zur Fehlersuche:

• Überprüfen Sie die Modulkompatibilität mit Ihrem genauen Gerätemodell

• Prüfen Sie vor dem Kauf die Kompatibilitätslisten des Herstellers

• Wählen Sie Anbieter, die getestete Kompatibilität und Garantie anbieten

• Aktualisieren Sie die Switch-Firmware, falls Kompatibilitätsprobleme auftreten

✅ Wichtige Erkenntnis

Die meisten LX-SFP-Probleme werden nicht durch das Modul selbst verursacht, sondern durch falsche Annahmen bezüglich Fasertyp, Signalpegel oder Kompatibilität.

Durch systematisches Überprüfen:

• Kabeltyp

• Leistungsbudget

• Modulkompatibilität

können Sie die Mehrheit der Einsatzprobleme schnell identifizieren und beheben.

🔯 FAQ zu LX-SFP

Dieser Abschnitt beantwortet die häufigsten Fragen, nach denen Ingenieure und Einkäufer bei der Auswahl oder Fehlerbehebung von LX-SFP-Modulen suchen, und kombiniert Standarddefinitionen mit praktischen Erkenntnissen aus realen Einsätzen.

Was bedeutet „LX“ bei SFP?

„LX“ steht für 1000BASE-LX (Langwellen-) SFP-Transceiver, die typischerweise bei 1310 nm over Einmodenfaser (SMF), mit einer typischen Übertragungsreichweite von bis zu 10 km (je nach Implementierung und Herstellerangaben).

In realen Diskussionen auf Reddit betonen Nutzer oft, dass LX-Module häufig eingesetzt werden für:

• Campus-Faserstrecken

• ISP-Übergabepunkte

• Mittelstrecken-Uplinks

👉 Bestätigen Sie stets die genauen Spezifikationen anhand des Datenblatts des Moduls, da die Leistung je nach Hersteller leicht variieren kann.

Was ist der Unterschied zwischen LR- und LX-SFP?

Die Bezeichnungskonventionen „LR“ und „LX“ können sich gelegentlich überschneiden, unterscheiden sich jedoch im Allgemeinen in Kontext und Datenrate:

• LX → Bezieht sich typischerweise auf 1-Gbit/s-(1000BASE-LX-) Module bei 1310 nm

• LR → Wird üblicherweise für 10-Gbit/s-(10GBASE-LR-) Langstrecken-Optiken verwendet

Beide verwenden möglicherweise ähnliche Wellenlängen (1310 nm), was zu Verwirrung führen kann.

👉 Kernergebnis:
Der wesentliche Unterschied liegt in Geschwindigkeit und Standard (1 Gbit/s vs. 10 Gbit/s), nicht nur in der Wellenlänge. Überprüfen Sie dies stets am Datenblatt – verlassen Sie sich nicht allein auf die Bezeichnung.

Was ist der Unterschied zwischen SFP-LX und SFP-LH?

Der Unterschied zwischen LX und LH beruht hauptsächlich auf Übertragungsreichweite und optischem Design:

• LX → ca. 10 km über Einmodenfaser (SMF), typischerweise bei 1310 nm

• LH (Langstrecke) → Erweiterte Reichweiten (20–40 km oder mehr), häufig unter Verwendung von 1550 nm Optiken

In der Praxis kennzeichnen einige Hersteller Module als “LX/LH”, was auf LX-Varianten mit erweiterter Reichweite hinweisen kann.

👉 Praktischer Tipp:
Da die Bezeichnungen nicht streng standardisiert sind, prüfen Sie stets:

• Unterstützte Reichweite

• Wellenlänge

• Optische Sende-/Empfangsspezifikationen (Tx/Rx)

Was ist der Unterschied zwischen LX- und SX-SFP-Modul?

LX- und SX-Module unterscheiden sich signifikant in Wellenlänge, Fasertyp und Übertragungsdistanz:

• SX (Kurzwellenlänge)

  • 850 nm

  • Multimodefaser (MMF)

  • Kurze Entfernungen (typischerweise bis zu 550 m)

• LX (Langwellenlänge)

  • 1310 nm

  • Einmodenfaser (SMF)

  • Längere Entfernungen (bis zu ca. 10 km)

👉 Kernergebnis:

• SX = kurze Reichweite, geringere Kosten, Rechenzentrum Verwendung

• LX = längere Reichweite, für Backbone- oder Campus-Verbindungen

🔯 Wichtige Erkenntnisse und Einsatz von LX-SFP-Modulen

Nach der eingehenden Analyse der technischen Spezifikationen, des praktischen Einsatzes sowie der häufig auftretenden Fehlerquellen bei 1000BASE-LX-SFP-Modulen ist es wichtig, die zentralen Punkte zusammenzufassen und konkrete Handlungsempfehlungen für Ingenieure und Netzwerkplaner zu geben.

Wichtige Erkenntnisse (Spezifikationen, Kompatibilität, Einsatz auf Multimode-Faser)

1. Die Kernspezifikationen sind entscheidend

   • LX-Module arbeiten bei 1310 nm, vorwiegend auf Single-Mode-Faser mit typischen Reichweiten bis zu 10 km.

   • Überprüfen Sie Tx/Rx-Leistung, optisches Leistungs-Budget und DOM-Unterstützung, um eine stabile Leistung sicherzustellen.

2. Kompatibilität ist entscheidend

   • LX-Module ähneln zwar LR- oder LH-Modulen, doch Unterschiede hinsichtlich Geschwindigkeit (1 Gbit/s vs. 10 Gbit/s), Wellenlänge und Reichweite erfordern sorgfältige Prüfung.

   • Stellen Sie stets die Kompatibilität mit Switch bzw. Hersteller sicher und prüfen Sie die Datenblätter vor dem Einsatz.

3. Einsatz auf Multimode-Faser erfordert Vorsicht

   • LX-Module können mit Modus-Konditionierungs-Kabeln auch auf Multimode-Faser (MMF) für kurze Entfernungen (typischerweise ≤ 550 m) eingesetzt werden.

   • Vermeiden Sie den Einsatz von MMF für kritische oder langstreckige Verbindungen – Single-Mode-Faser (SMF) ist immer zuverlässiger.

4. Praktische Erfahrungen beim Einsatz

   • Vermeiden Sie das Mischen nicht kompatibler Module (1G LX with 10G-LR), sofern keine Multi-Rate-Unterstützung vorhanden ist.

   • Berechnen Sie stets den Link-Verlust und das optische Leistungs-Budget.

   • Überwachen Sie die reale Leistung mithilfe der DOM-/DDM-Funktionen, falls verfügbar.

Um Ihren Einsatz zu optimieren und volle Zuverlässigkeit sicherzustellen:

• Prüfen Sie die offizielle Kompatibilitätsmatrix für LX-SFP-Module

• Laden Sie die Datenblätter aller unterstützten LX-Module herunter → [SFP 120km Module]

• Kaufen Sie kompatible Module direkt bei LINK-PP, um Garantie und Leistung zu gewährleisten → [Offizieller LINK-PP-Shop]

Durch die Anwendung dieser Erkenntnisse und den Einsatz verifizierter Ressourcen können Sie LX-SFP-Verbindungen in Campus-, Unternehmens- und industriellen Netzwerken sicher planen, implementieren und betreiben.
