Verständnis von 1000BASE-LX-SFP für moderne Netzwerke

In heutigen bandbreitenhungrigen Netzwerken ist es unerlässlich, zuverlässiges Gigabit-Ethernet über die Grenzen von Kupferkabeln hinaus auszudehnen. Hier kommt der 1000BASE-LX-SFP- (Small Form-factor Pluggable) Transceiver – das Arbeitstier für langstreckige Glasfaser-Verbindungen – ins Spiel. Dieser umfassende Leitfaden geht tief in seine Technologie, Anwendungen und die entscheidende Bedeutung der richtigen Modulauswahl ein – etwa der hochleistungsfähigen Optionen von LINK-PP – für die Integrität Ihres Netzwerks.

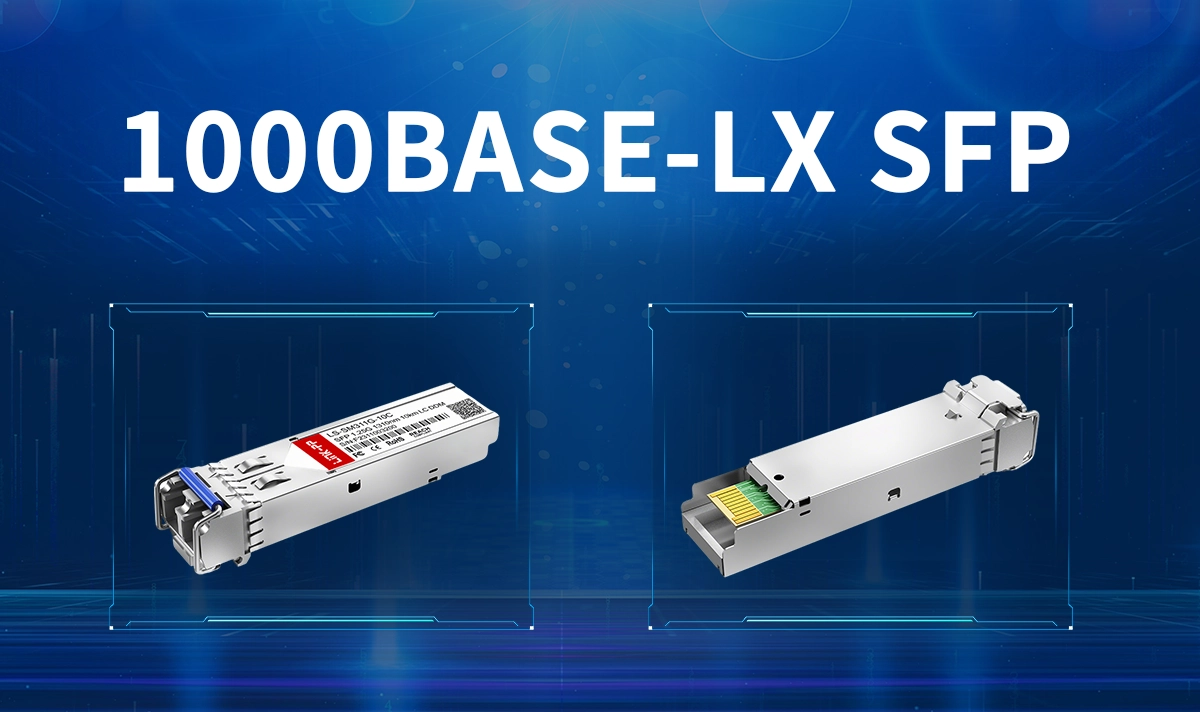

❖ Was ist ein 1000BASE-LX-SFP?

A 1000BASE-LX-SFP- ist ein hot-swapfähiger Optischer Transceiver , die speziell für Gigabit-Ethernet (1000 Mbit/s) über Glasfaserkabel. Das “LX” steht für “Long Wavelength” (langwellig) und weist auf die Verwendung von 1310-nm-Lasern optimiert für Einmodenfaser (SMF). hin. Sein Hauptvorteil liegt in Reichweiten von bis zu 10 Kilometern (6,2 Meilen),, weit mehr als bei 1000BASE-SX (Multimode) oder Kupferstandards.

Wichtige Spezifikationen & Funktionsweise

Standard: IEEE 802.3-Klausel 38 (Gigabit-Ethernet über Glasfaser)
Datenrate: 1,25Gbps (Gigabit Ethernet)
Wellenlänge: 1310 nm
Fasertyp: Hauptsächlich Einmodenfaser (SMF), üblicherweise OS1 or OS2. *Kann auch über Multimode-Glasfaser (MMF) wie OM1/OM2 mit einem Mode-Conditioning-Patch-Cord (MCP) für Entfernungen bis zu 550 m betrieben werden.*
Max. Reichweite: Bis zu 10 km auf Standard-SMF. Hochwertige Module wie der LINK-PP LS-SM311G-10C erreichen dies zuverlässig.
Schnittstelle: Duplex-LC-Stecker
DDM-(DOM-)Unterstützung: Digitale optische Überwachung (DOM) bietet Echtzeit-Diagnosen (Sende-/Empfangsleistung, Temperatur, Spannung).

❖ Kernanwendungen: Wo 1000BASE-LX-SFPs glänzen

Gebäude-zu-Gebäude-Verbindungen: Verbindung separater Einrichtungen (Campus, Rechenzentren, Büros) über Straßen oder innerhalb eines Campus.
Lange Glasfaserstrecken: Überspannung großer Industriekomplexe, Lagerhallen oder kommunaler Netze.
Glasfaser-Backbone-Verbindungen: Aggregation des Datenverkehrs von Zugangsswitches zu Core- bzw. Verteilungsebenen.
Zugangsnetze von Service Providern: Bereitstellung von Diensten für Geschäftskunden über bestehende SMF-Infrastruktur.
Netzwerk-Erweiterungen: Überwindung der Kupfer-Distanzgrenze (100 m) für entfernte IDFs oder Geräte.

Einsatzüberlegungen & Best Practices

Abstimmung des Glasfasertyps: Stellen Sie sicher, dass Ihre Infrastruktur SMF (OS1/OS2) verwendet. Bei Einsatz von MMF ist ein MCP an beiden als auch Enden für Entfernungen > 300 m erforderlich.
- LINK-PP-Tipp: Unsere Module sind klar mit Hinweisen zur Kompatibilität mit SMF/MMF gekennzeichnet.
Kabelqualität: Verwenden Sie OS2-SMF für garantierte 10-km-Leistung – insbesondere bei älteren Lasern.
Sauberkeit der Stecker: Kontaminierte LC-Stecker sind eine der Hauptursachen für Verbindungsfehler und -störungen. Sorgfältig prüfen und reinigen!
Link-Budget-Berechnung: Stellen Sie sicher, dass (Sendeleistung – Empfindlichkeit des Empfängers) > (Kabelverlust + Steckerverlust + Spleißverlust + Sicherheitsabstand).
DOM-Nutzung: Überwachen Sie die optischen Leistungspegel (show interfaces transceiver details bei Cisco, ähnliche Befehle auf anderen Plattformen) proaktiv, um eine Verschlechterung vor dem Ausfall zu erkennen.

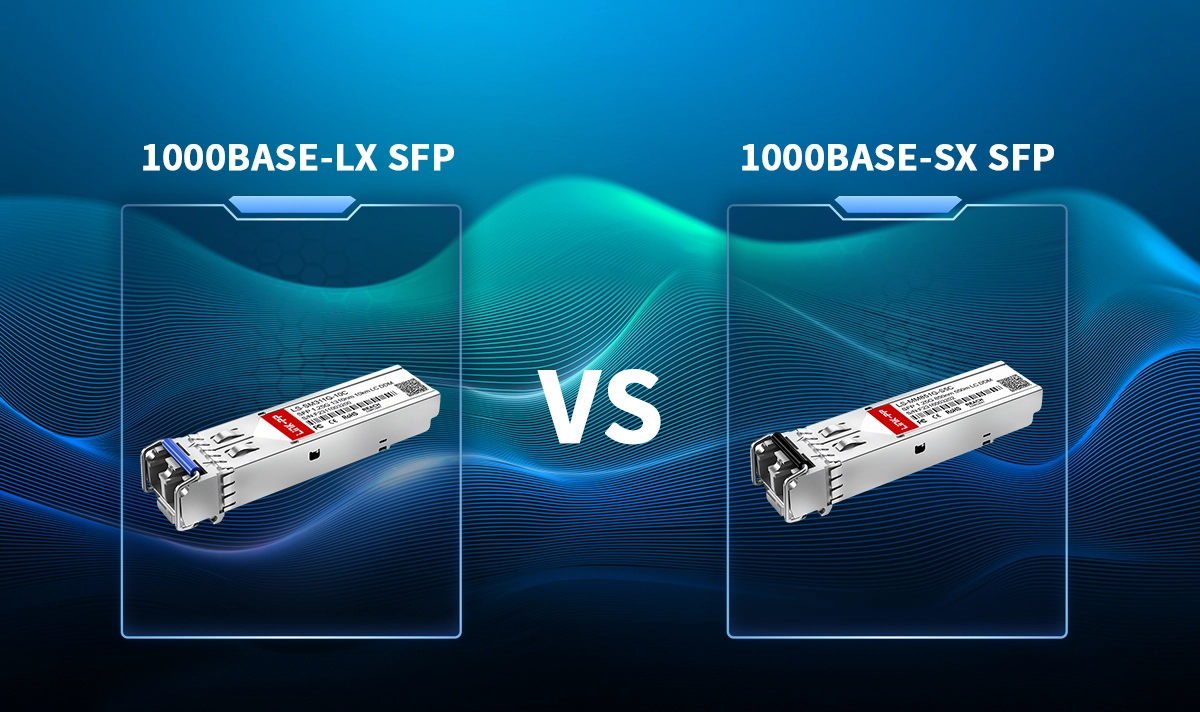

❖ 1000BASE-LX-SFP im Vergleich zum 1000BASE-SX-SFP: Die richtige Gigabit-Glasfaser wählen

Funktion	1000BASE-LX-SFP-	1000BASE-SX-SFP
Wellenlänge	1310 nm	850nm
Fasertyp	Vorwiegend Einmodenfasern (SMF)	Multimode-Glasfaser (MMF)
Maximale Reichweite	Bis zu 10 km (SMF)	550 m (OM2), 300 m (OM1)
Kosten (Faser)	Höher (Kosten für SMF-Kabel)	Niedriger (Kosten für MMF-Kabel)
Kosten (Modul)	Typischerweise leicht höher	Typischerweise niedriger
Am besten geeignet für	Lange Strecken (> 550 m), vorhandene SMF-Verkabelung	Kurze Reichweite (< 550 m), MMF-Verkabelung

❖ Warum echte und kompatible Module wie LINK-PP wählen?

Der Einsatz hochwertiger, MSA-konformer optische SFP-Module ist für die Netzwerkstabilität zwingend erforderlich. LINK-PP Transceiver bieten:

Vollständige IEEE-Standardskonformität: Garantierte Interoperabilität mit führenden Switches (Cisco, Juniper, HPE, Dell, Brocade usw.).
Umfangreiche Tests: Umfangreiche Vor- und Nachproduktions-Tests gewährleisten, dass die Leistung den Spezifikationen entspricht.
Lifetime Warranty: Engagement für Produktzuverlässigkeit.
Kosteneinsparungen: Deutliche Einsparungen gegenüber OEM-Preisen ohne Qualitätsverlust.
DOM Unterstützung: Echtzeit-Diagnosefunktionen für ein proaktives Management.
Geringer Stromverbrauch: Reduzierte Betriebskosten und geringere thermische Belastung.

Empfohlenes LINK-PP-1000BASE-LX-SFP-Modell:
Für zuverlässige SMF-Leistung über 10 km empfehlen wir den LINK-PP LS-SM311G-10C. Dieser hochwertigen SFP-Transceiver bietet folgende Merkmale:

Unterstützt Bitraten von 1,25 Gbit/s
1310-nm-FP-Laser und PIN-Fotodioden, bis zu 10 km Übertragungsreichweite auf SMF
Vollständige DDM-(DOM-)Unterstützung
Unterstützung eines breiten Temperaturbereichs, Standard- und Industrieausführung verfügbar
Kompatibilität mit führenden Switch-Herstellern
MSA-konformes Design

☛ Produktdarstellung

☛ Angebot anfordern

❖ FAQs: Ihre Fragen zum 1000BASE-LX-SFP beantwortet

F: Kann ich einen 1000BASE-LX-SFP mit Multimode-Fasern (MMF) verwenden?
A: Ja, jedoch sind die Entfernungen begrenzt (typischerweise maximal 550 m für OM1/OM2, 300 m ohne MCP). Sie MUST benötigen ein Mode-Conditioning-Patch-Cord (MCP) an als auch endet, um den Laser korrekt auf die MMF zu lenken und Probleme durch Differential Mode Delay (DMD) zu vermeiden. Eine Leistung über 550 m auf MMF ist nicht garantiert. SMF wird für LX stets bevorzugt.

F: Was ist der Unterschied zwischen LX- und LH-SFP?
A: “LH” (Long Haul) ist oft ein herstellerspezifischer Begriff für Module mit einer Reichweite von mehr als 10 km (z. B. 20 km, 40 km, 80 km mit 1550 nm). Der Standard 1000BASE-LX ist für 5 km definiert, erreicht aber auf moderner SMF üblicherweise 10 km. Prüfen Sie stets das Datenblatt des jeweiligen Moduls auf die angegebene Reichweite.

F: Wie erkenne ich, ob mein Switch 1000BASE-LX-SFPs unterstützt?
A: Konsultieren Sie das Datenblatt Ihres Switches, die Kompatibilitätsmatrix oder verwenden Sie die CLI (show inventory, show interface transceiver). Die meisten Enterprise-Gigabit-Switches unterstützen LX-SFPs. LINK-PP stellt Kompatibilitätslisten für gängige Plattformen bereit.

F: Warum ist meine 1000BASE-LX-Verbindung instabil oder kommt nicht hoch?
A: Häufige Ursachen sind:

Verschmutzte oder beschädigte Glasfaserstecker (REINIGEN SIE SIE!).
Falscher Fasertyp (Verwendung von MMF ohne Modalkonversions-Patchkabel bei Entfernungen über 300 m).
Überschrittener Link-Budget (zu große Entfernung, zu hohe Dämpfung).
Defektes Patchkabel oder Spleiß.
Modulinkompatibilität (verwenden Sie MSA-konform Module wie LINK-PP).
Überprüfen Sie die Tx-/Rx-Leistungspegel über DOM.

F: Ist 1000BASE-LX noch relevant, da 10G/25G verfügbar sind?
A: Absolut! Gigabit-Ethernet bleibt für zahllose Anwendungen von entscheidender Bedeutung, bei denen kostengünstige und zuverlässige Langstreckenverbindungen erforderlich sind, während 10G+-Optiken/Kabel überdimensioniert oder kostenmäßig nicht tragbar sind. LX-SFPs stellen eine ausgereifte und wirtschaftliche Lösung für dedizierte 1-G-Verbindungen oder die Aggregation niedrigerer Datenraten über weite Entfernungen dar.

❖ Fazit

The 1000BASE-LX-SFP-Transceiver bleibt eine Schlüsseltechnologie für robuste Gigabit-Ethernet-Verbindungen über lange Strecken. Das Verständnis seiner Spezifikationen, der Einsatzanforderungen (insbesondere hinsichtlich des Fasertyps und der Verwendung von MCP) sowie der gezielten Nutzung von Diagnosetools wie DOM sind entscheidend für eine erfolgreiche Implementierung. Für garantierte Leistung, Zuverlässigkeit und erhebliche Kosteneinsparungen gegenüber OEMs empfehlen wir MSA-kompatible Module vertrauenswürdiger Lieferanten wie LINK-PP.
