Verständnis von ROADM in DWDM-Netzwerken und optischem Transport

➡️ ROADM: Erklärung des rekonfigurierbaren optischen Add-Drop-Multiplexers

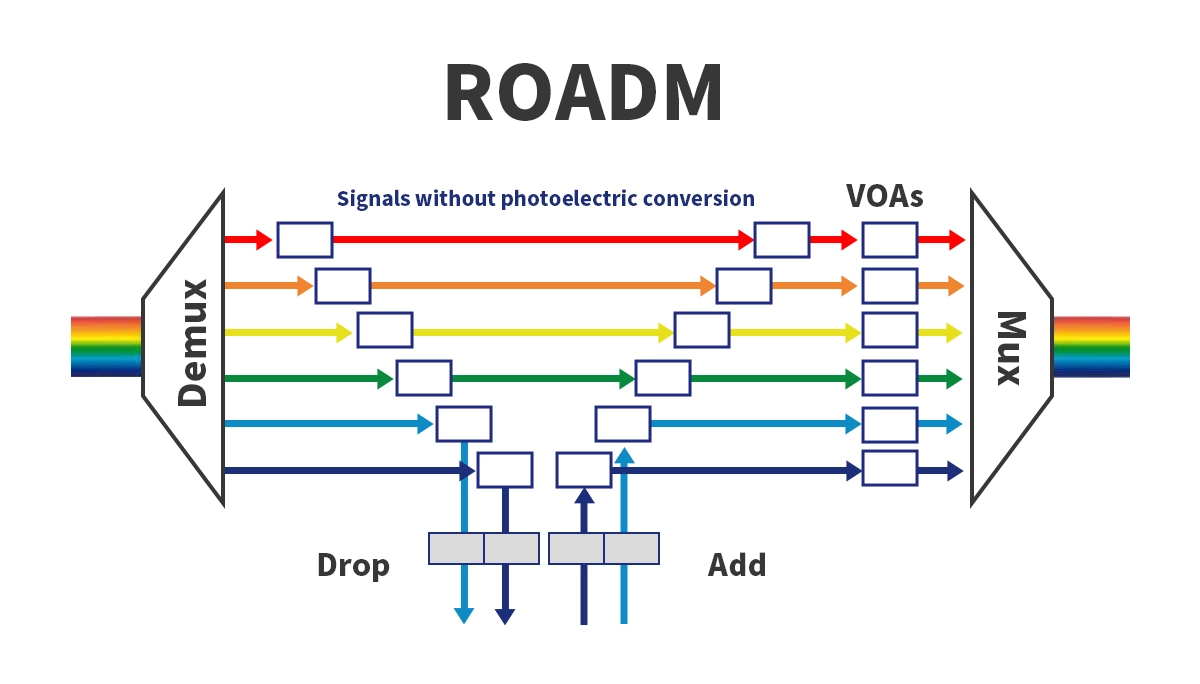

Was ist ROADM?

ROADM (Umkonfigurierbares optisches Add-Drop-Multiplexer) ist eine Schlüsselkomponente von optischen Transportnetzwerken (OTN / DWDM-Systemen).

Es ermöglicht das Hinzufügen (Add), Entfernen (Drop) oder Durchleiten (Pass) optischer Kanäle ferngesteuert und flexibel, ohne optische Signale in elektrische Signale umzuwandeln. Im Gegensatz zu festen OADMs erlauben ROADMs Netzwerkbetreibern, Wellenlängenpfade dynamisch über Software oder Netzwerksteuerungssysteme, anzupassen, wodurch die Netzwerkagilität verbessert und manuelle Eingriffe reduziert werden.

Kernfunktionen

• Rekonfigurierbar: Passt optische Pfade dynamisch unter Software- oder Netzwerksteuerung an.

• Optisches Add-Drop: Fügt bestimmte Wellenlängen einer Glasfaserleitung hinzu oder entfernt sie daraus.

• Multiplexer: Kombiniert mehrere Wellenlängen auf einer einzigen Glasfaser zur Übertragung.

Diese Technologie ist zentral für DWDM (Dichtes Wellenlängenmultiplexverfahren) Netzwerke, weit verbreitet in Metro-Netzwerken (MAN), Backbone-Optiknetzwerken sowie optischem 5G-Fronthaul-/Backhaul-Transport.

➡️ So funktioniert ROADM

Die Hauptkomponente eines ROADMs ist der Wellenlängenselektive Schalter (WSS). Der WSS ermöglicht es, bestimmte Wellenlängen gezielt zu den Add-, Drop- oder Pass-Anschlüssen zu leiten, ohne optische Signale in elektrische Form umzuwandeln.

• Hinzufügen: Leitet eine lokale Wellenlänge in die Glasfaser ein.

• Entfernen: Entnimmt eine Wellenlänge aus der Glasfaser für lokale Nutzung.

• Durchleiten: Lässt andere Wellenlängen ihren Weg fortsetzen.

Fernsteuerung über SDN oder Netzwerkmanagementsysteme ermöglicht Betreibern die dynamische Neukonfiguration optischer Pfade, wodurch die Betriebseffizienz gesteigert und Ausfallzeiten reduziert werden.

➡️ Typen von ROADMs

Festes OADM vs. rekonfigurierbares ROADM

• Festes OADM: Statische Wellenlängenzuweisung, geeignet für einfache oder kostenorientierte Netzwerke.

• Rekonfigurierbares ROADM: Dynamische, softwaregesteuerte Weiterleitung über WSS, ideal für moderne DWDM-/OTN-Netzwerke.

Ein-Grad- und Mehr-Grad-ROADMs

• Ein-Grad: Einrichtungsbezogene Weiterleitung für einfachere Punkt-zu-Punkt-Szenarien.

• Mehr-Grad: Unterstützt mehrere Richtungen in Mesh- oder Ringtopologien und ermöglicht komplexe Netzwerkweiterleitung.

Fortgeschrittene CDC-F-ROADMs

• Farblos: Jede Wellenlänge kann an jedem Anschluss hinzugefügt oder entfernt werden.

• Richtungslos: Signale können in jede Glasfaser-Richtung weitergeleitet werden.

• Konfliktfrei: Mehrere Kanäle derselben Wellenlänge können gleichzeitig hinzugefügt oder entfernt werden.

• Flex-grid: Unterstützt variable Kanalabstände für Hochkapazitätsmodulationsformate.

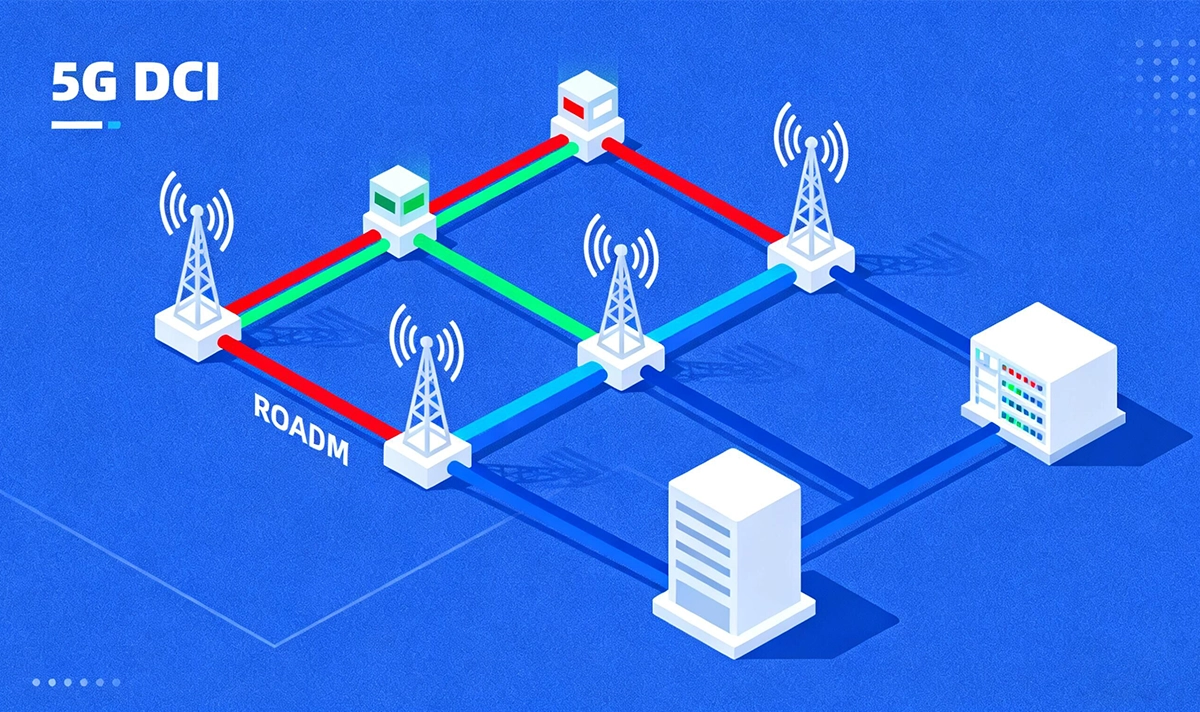

➡️ ROADM-Anwendungen

• Metro- und Backbone-Netzwerke: Flexible Wellenlängenweiterleitung und Kapazitätsoptimierung.

• OTN-/DWDM-Systeme: Dynamische Wellenlängenbereitstellung für schnelle Bereitstellung.

• 5G und Data-Center-Interconnects (DCI): Skalierbarer und automatisierter optischer Transport.

• Katastrophenwiederherstellung und Redundanz: Schnelle Umleitung für hohe Netzwerkzuverlässigkeit.

➡️ ROADM im Vergleich zu verwandten Technologien

• ROADM vs. OADM: ROADM unterstützt ferngesteuerte, dynamische Neukonfiguration; OADM ist statisch.

• ROADM vs. DWDM-Mux/Demux: Mux/Demux kombinieren bzw. trennen Kanäle passiv; ROADM leitet Wellenlängen aktiv weiter.

• ROADM vs. optischer Cross-Connect (OXC): OXC schaltet Verbindungen auf der optischen Ebene; ROADM konzentriert sich auf Wellenlängenebene.

• ROADM und WSS: WSS ermöglicht selektives Wellenlängenschalten – der funktionale Kern eines ROADMs.

➡️ Vorteile und Einschränkungen

▷ Vorteile:

• Hohe Flexibilität für softwaredefinierte Wellenlängenweiterleitung.

• Fern- und automatisierte Verwaltung für vereinfachten Betrieb.

• Eliminiert OEO-Konvertierung, wodurch Latenz und Stromverbrauch reduziert werden.

▷ Einschränkungen:

• Höhere Anfangskosten als festes OADM.

• Komplexe Konfiguration, die sorgfältige Planung der optischen Leistung und der Verbindungen erfordert.

• Mögliche Einfügedämpfung, die Verstärkung und OSNR Optimierung erfordert.

➡️ Produkt- und Marktübersicht

Führende Anbieter sind Ciena, Cisco, Huawei, Infinera, ADVA und Nokia, die CDC-F- und Flex-Grid-ROADMs anbieten.

LINK-PP bietet DWDM-kompatible optische Transceiver , die nahtlos in ROADM-Systeme integriert werden können.
Erkunden LINK-PP SFP/SFP+ DWDM-Optikmodule für:

• Unterstützung für 1000BASE-DWDM und 10GBASE-DWDM

• Bis zu 80 km Übertragungsentfernung

• Konformität mit dem ITU-T G.694.1-Wellenlängengitter

• Kompatibilität mit gängiger ROADM-fähiger Netzwerkausrüstung

➡️ Wichtige Erkenntnisse

• ROADM ermöglicht dynamisches, ferngesteuertes Wellenlängenmanagement in DWDM-Netzwerken.

• Uses WSS-basiertem selektivem Schalten für Add-, Drop- und Pass-Funktionen.

• CDC-F-ROADMs sind ideal für flexible, hochkapazitive Netzwerke.

• LINK-PP-DWDM-Transceiver gewährleisten Plug-and-Play-Kompatibilität mit ROADM-basierten Systemen.
