٥. استكشاف حلول منفذ RJ45 الرأسي المدمج من LINK-PP

١. مع استمرار تصغير تصاميم الأجهزة وجعلها أرق وأكثر تعقيدًا، يواجه مهندسو الأجهزة ضغطًا متزايدًا لتحسين التخطيطات الداخلية دون المساس بالأداء. ومن المكونات الأساسية التي تتيح هذا المستوى من المرونة في التصميم هو ٩. منفذ RJ45 رأسي٢. — منفذ إيثرنت صغير الحجم ومُدخل من الأعلى، مثالي للتطبيقات الحساسة للمساحة.

٤٦. ، تُصنَّع جميع ٤٠. LINK-PP, ٣. ، ونحن متخصصون في تصنيع موصلات RJ45 المغناطيسية عالية الأداء، بما في ذلك سلسلة كاملة من مقابس RJ45 ذات التركيب الرأسي التي تجمع بين سلامة الإشارة، وحماية التداخل الكهرومغناطيسي (EMI)، وصغر حجم القاعدة.
٤. 👉 عرض المجموعة الكاملة هنا: ٥. سلسلة موصلات RJ45 الرأسية LINK-PP

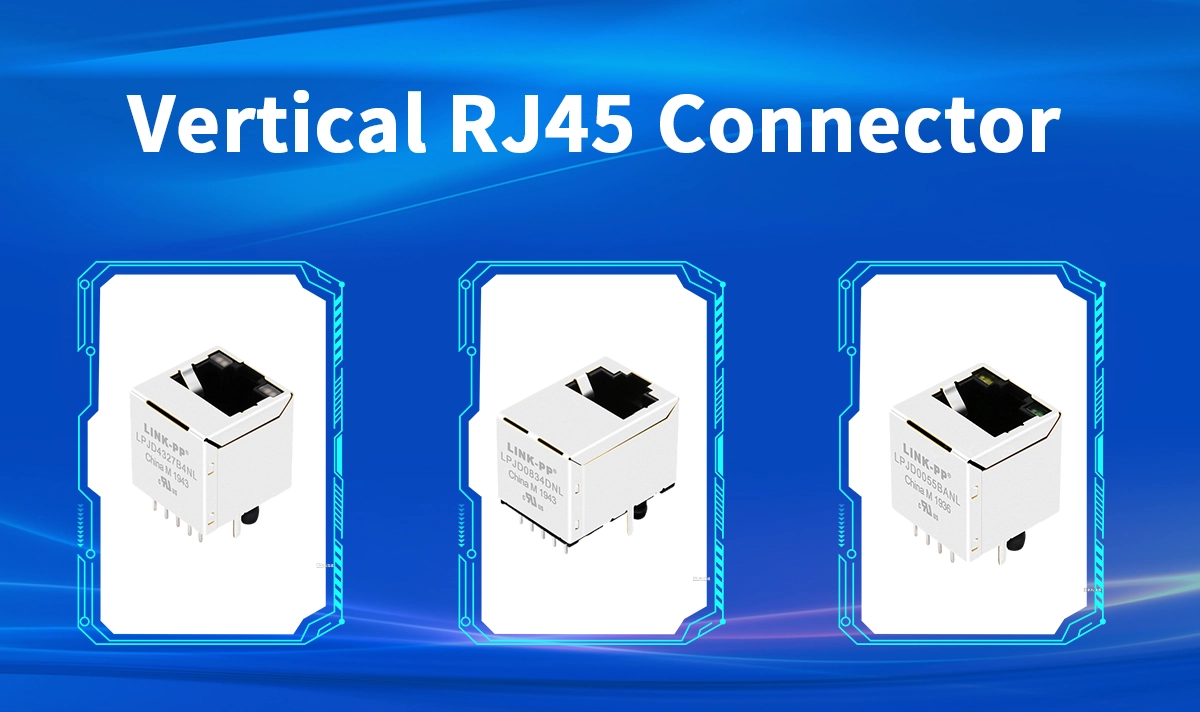

٦. ما هو موصل RJ45 الرأسي؟

A ٧. موصل RJ45 رأسي, ٦. ، ويُعرف أيضًا باسم ٨. مقبس RJ45 مُدخل من الأعلى, ٩. ، ويُركَّب عموديًّا على لوحة الدوائر المطبوعة (PCB). وعلى عكس المقابس الزاوية اليمنى (المُدخلة من الجانب)، فإن الكابل يتوصّل من الأعلى، مما يسمح بإدارة كابلات رأسية وتخطيط أكثر كفاءة للوحة.

١٠. تتبع هذه الموصلات بروتوكولات إيثرنت القياسية (10/100/1000Base-T) وهي متوفرة مع أو بدون مغناطيسات مدمجة ومؤشرات LED.

٢٧. المزايا الرئيسية

١١. تحسين استخدام مساحة لوحة الدوائر المطبوعة (PCB)
١٢. يحرر التوجّه الرأسي المساحة الأفقية على اللوحة، ما يجعلها مثالية للتصاميم الكثيفة أو المتراكبة.
١٣. الحماية من التداخل الكهرومغناطيسي (EMI) وسلامة الإشارة
١٤. تتميز العديد من النماذج بـ ٢٨. مغناطيسات مدمجة ١٥. و ١٦. درع كامل ١٧. للحد من التداخل الكهرومغناطيسي.
١٨. ثبات ميكانيكي قوي
١٩. يستخدم معظم مقابس RJ45 الرأسية تقنية التثبيت عبر الثقوب (٢٠. THT٢١. )، والتي تضمن اتصالًا آمنًا حتى في البيئات شديدة الاهتزاز.
٢٢. مؤشرات LED اختيارية
٢٣. مؤشرات LED خضراء/صفراء مدمجة ٣٨. . وتشمل أساليب التثبيت ٢٤. تسمح بالتشخيص السريع لحالة الاتصال/النشاط.

٢٥. النماذج الرائدة من موصلات RJ45 الرأسية LINK-PP

٢٦. فيما يلي عددٌ من النماذج البارزة من كتالوج LINK-PP، وكلها متوفرة في ٢٧. سلسلة الموصلات الرأسية:

🔹 ٢٨. LPJD4327B4NL

٢٩. موصل RJ45 رأسي متكامل ومحمي بالكامل لبروتوكول 10/100 Base-T مع دعم الطاقة عبر الإيثرنت (PoE). وهو مثالي لأجهزة التوجيه الصناعية وأنظمة الجدران النارية وأجهزة نقاط البيع (POS).

🔹 ٣٠. LPJD0055BANL

٣١. مقبس RJ45 مغناطيسي (MagJack) مُدخل من الأعلى لبروتوكول 10 Base-T، يتم تثبيته عبر الثقوب ويتميز بتصميم مُدخل من الأعلى، ما يوفّر موثوقية عالية في لوحات الدوائر المطبوعة الصغيرة.

🔹 ٣٢. LPJD0834DNL

١.‏ موصل رأسية من نوع سيرفيس ماونت لمنفذ RJ45 بسرعة ١٠٠٠ بايز-تي، مُصمَّم للتطبيقات المدمجة الخاصة بالشبكات المحلية (إيثرنت). ويجعل شكله الفعّال منه مناسبًا جدًّا للوحات التحكم الذكية وبوابات الإنترنت للأشياء (IoT).

٢.‏ تطبيقات الموصلات الرأسية من نوع RJ45

٣.‏ وبفضل اتجاهها الرأسي ومساحتها الصغيرة، تُستخدم هذه الموصلات على نطاق واسع في:

٤.‏ وحدات الشبكات المدمجة
٥.‏ أنظمة الأتمتة والتحكم الصناعي
٦.‏ أجهزة الحاسوب المصغَّرة (Mini PCs) وأجهزة الجدران النارية (firewall appliances)
٧.‏ أنظمة المنازل الذكية ومراكز الإنترنت للأشياء (IoT hubs)
٨.‏ اللوحات المدمجة المزوَّدة بتقنية إيثرنت

٩.‏ وفي البيئات التي يهم فيها كل ملليمتر — سواء داخل مبدِّل مركَّب في خزانة (rack-mounted switch) أو لوحة وحدة تحكم دقيقة (microcontroller board) —١٠.‏ الموصلات الرأسية من نوع RJ45 ١١.‏ توفِّر اتصالاً موثوقًا به دون التفريط في متطلبات التصميم.

١٢.‏ نصائح الاختيار للمهندسين

١٣.‏ عند اختيار موصل رأسي من نوع RJ45، فكِّر في الأمور التالية:

٢٦.‏ العامل	١٤.‏ الخيارات
٢٤. السرعة	١٥.‏ ١٠/١٠٠ بايز-تي أو ١٠٠٠ بايز-تي
٤٠. لمراقبة المغناطيسية	١٦.‏ مدمج مقابل غير مدمج
١٦.‏ التحمية	١٧.‏ غير محمي أو محمي بالكامل
١٩. مؤشرات LED	١٨.‏ مؤشرات حالة LED باللونين الأخضر والأصفر اختيارية
١٩.‏ نوع التركيب	٢٠.‏ تركيب عبر الثقوب (Through-hole) لتحقيق المتانة، أو تركيب سطحي (SMD) لأتمتة التصنيع

لماذا تختار LINK-PP؟

✅ ٢١.‏ أكثر من ٢٠ عامًا ٢٢.‏ من الخبرة في تصنيع موصلات RJ45
✅ ٢٣.‏ دعم OEM/ODM ٢٤.‏ للتصاميم المخصصة
✅ ٢٥.‏ عملاء عالميون ٢٦.‏ في قطاعات الاتصالات السلكية واللاسلكية والشبكات والصناعات
✅ ٢٧.‏ متوافقة مع ٢٨.‏ معايير RoHS وISO9001 وUL وREACH
✅ ٢٩.‏ أوقات تسليم موثوقة ٣٠.‏ ودعم احترافي

٣١.‏ يخضع كل منتج في سلسلتنا ٣٢.‏ من الموصلات الرأسية من نوع RJ45 ٣٣.‏ لاختبارات كهربائية وميكانيكية وحرارية صارمة لضمان استيفائه لمتطلبات الصناعة العالمية.

٣٤.‏ قراءة إضافية: عزِّز فهمك لتصميم موصلات RJ45

٣٥.‏ ولاتخاذ قرارٍ مستنيرٍ قدر الإمكان عند اختيار موصل رأسي من نوع RJ45، نشجِّعك على استكشاف المقالات التقنية التالية من مركز المعرفة الخاص بشركة LINK-PP:

٣٦.‏ ما هو موصل RJ45 المغناطيسي؟
٣٧.‏ تعرَّف على كيفية مساعدة المغناطيسات المدمجة في موصلات RJ45 على كبح التداخل الكهرومغناطيسي (EMI)، ودعم تقنية الطاقة عبر الإيثرنت (PoE)، وضمان توافق الإشارات مع معايير الإيثرنت.
موصلات RJ45 المدرعة مقابل غير المدرعة
٣٨.‏ افهم دور التحمية في تقليل التداخل الكهرومغناطيسي (EMI)، ومتى يجب استخدام الموصلات المحمية مقابل غير المحمية.
٣٩.‏ موصلات RJ45 المزودة بوظائف مؤشرات LED
استكشف كيف توفر مصابيح LED المدمجة تغذيةً مرئيةً قيّمةً عن حالة الاتصال ونشاط الشبكة، مما يبسّط عملية استكشاف الأخطاء وإجراء التشخيصات.
الفرق بين التثبيت عبر الثقوب (THT) والتركيب السطحي (SMT) والتثبيت عبر الثقوب مع إعادة التسخين (THR): شرح لطرق تركيب موصلات RJ45
غوصٌ عميقٌ في المزايا والعيوب المرتبطة بتقنيات تركيب اللوحات الإلكترونية المختلفة—بما في ذلك التثبيت عبر الثقوب (THT)، والتركيب السطحي (SMT)، والتثبيت عبر الثقوب مع إعادة التسخين (THR)—وكيفية تطبيقها على تصاميم الموصلات المختلفة.
