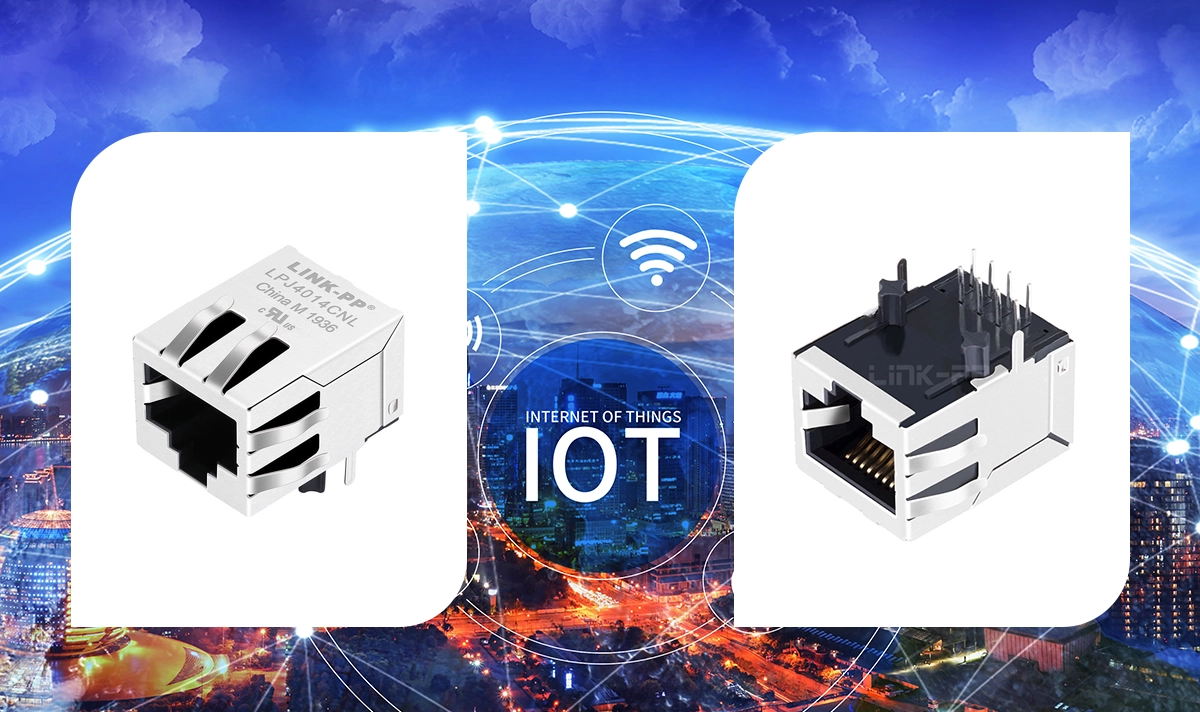

Надёжный промышленный разъём RJ45 Magjack LPJ4014CNL для устройств Интернета вещей (IoT)

В современной быстро развивающейся экосистеме Интернета вещей (IoT), подключение — это не просто требование, а критически важный фактор, влияющий на производительность, надёжность и срок службы устройств. Для промышленных приложений и встраиваемых систем промышленный разъём RJ45 с интегрированными трансформаторами LPJ4014CNL от компании LINK‑PP обеспечивает надёжное решение, объединяющее компактный дизайн, встроенные магнитные компоненты и промышленную надёжность. В этом блоге рассматривается, почему данный разъём является одним из лучших выборов для устройств Интернета вещей (IoT) и как он упрощает проектирование, обеспечивая при этом долговечную сетевую производительность.

★ Почему LPJ4014CNL идеально подходит для применений IoT

Широкий диапазон рабочих температур для промышленной надёжности

Устройства Интернета вещей часто работают в суровых или изменчивых условиях — от наружных установок до промышленных диспетчерских пунктов. LPJ4014CNL поддерживает рабочий диапазон температур от −40 °C до +85 °C,, гарантируя надёжное подключение даже в экстремальных условиях. Для разработчиков интеллектуальных счётчиков, устройств промышленной автоматизации и удалённых датчиков Интернета вещей, это означает меньшее количество отказов и снижение затрат на техническое обслуживание в течение всего срока службы устройства.

Однопортовый Ethernet упрощает проектирование устройств Интернета вещей

Для многих конечных точек Интернета вещей, Ethernet со скоростью 10/100 Мбит/с вполне достаточен для передачи данных с датчиков, управляющих сигналов и локальной аналитики. Благодаря однопортовой конструкции, LPJ4014CNL снижает сложность печатной платы, минимизирует количество компонентов и уменьшает производственные затраты. Встроенные магнитные компоненты изолирующие трансформаторы электромагнитные помехи (ЭМП)исключают необходимость использования внешних изолирующих трансформаторов, упрощая трассировку и снижая потенциальные источники.

электромагнитных помех — типичной проблемы в плотно упакованных промышленных средах.

Компактный форм-фактор экономит место на печатной плате Место всегда ограничено при проектировании устройств Интернета вещей. Небольшие габариты LPJ4014CNL (примерно 21,25 мм × 15,93 мм × 13,3 мм) позволяют легко интегрировать его в. встраиваемые системы, шлюзы «на границе сети» (edge gateways) и компактные промышленные устройства.

Разработчики могут оптимально разместить его рядом с другими компонентами, даже в тесных корпусах или устройствах, монтируемых на DIN-рейку, без ущерба для механической устойчивости или тепловой производительности.

Стандарт соответствия	Описание
поправок IEEE 802.3	Стандарт сетевого подключения по Ethernet
UL	Сертификат безопасности
Регламент REACH	Регламент по опасным веществам
директивой RoHS,	Ограничение использования опасных веществ
ISO 19001	Управление качеством
ISO 14001	Экологическое управление

★ Ключевые особенности и преимущества разъёма LPJ4014CNL Magjack

▷ Интегрированные магнитные компоненты снижают сложность проектирования

В разъём LPJ4014CNL встроены коэффициент трансформации RX/TX 1CT:1CT и встроенная изоляция, что уменьшает необходимость в отдельных магнитных компонентах. Это не только экономит место на печатной плате , но также повышает целостности сигнала помехоустойчивость и снижает восприимчивость к ЭМП — критически важный фактор для устройств, работающих в шумных промышленных или IoT-средах.

▷ Соответствие требованиям и сертификация для промышленного применения

Разъём соответствует требованиям стандарты IEEE 802.3 для Ethernet 10/100 Base-T и соответствует стандартам UL, RoHS, REACH, и сертификации ISO (ISO9001/14001). Эти стандарты обеспечивают безопасность, экологическую совместимость и надёжность, что делает его предпочтительным выбором для промышленных IoT-устройств , которым может потребоваться сертификация для развертывания в энергетических, производственных или внешних системах.

▷ Прочный контактный слой из золота обеспечивает длительный срок службы

Надёжное подключение имеет первостепенное значение для долгосрочных IoT-развёртываний. LPJ4014CNL В конструкции предусмотрены контакты с гальваническим покрытием золотом (6 мкдюймов / 15 мкдюймов / 30 мкдюймов), обеспечивающие превосходную коррозионную стойкость и низкое переходное сопротивление контактов. Это гарантирует стабильное соединение в течение тысяч циклов подключения/отключения, что особенно важно для устройств, которые могут подключаться и отключаться при техническом обслуживании или модернизации.

★ Сценарии применения в IoT-устройствах

LPJ4014CNL особенно подходит для широкого спектра IoT-приложений:

• IoT-шлюзы и граничные узлы: Агрегируют данные с датчиков и обеспечивают связь с облачными или локальными серверами. Компактные размеры и промышленная надёжность делают его идеальным решением для шлюзов «умного завода» или удалённого мониторинга .

• Умные счётчики и системы контроля энергопотребления: Солнечные инверторы, системы хранения энергии и измерительные устройства получают выгоду от широкого диапазона рабочих температур LPJ4014CNL и встроенные магнитные компоненты для точной передачи данных без помех.

• Промышленная автоматизация и системы управления: ПЛК, модули ввода-вывода и промышленные контроллеры требуют надёжного подключения по Ethernet, и данный Magjack обеспечивает надёжный интерфейс, устойчивый к вибрации и неблагоприятным условиям эксплуатации.

• Устройства безопасности и видеонаблюдения: IP-камеры, панели контроля доступа и системы домофонов могут использовать его компактную конструкцию с одним портом для упрощения разводки печатной платы и проектирования корпуса.

★ Как внедрить LPJ4014CNL в ваше IoT-решение

При интеграции LPJ4014CNL в IoT-устройство:

1. Учитывайте ориентацию и размещение: Его конфигурация с выводами вниз и боковым входом обеспечивает гибкость размещения, особенно при проектировании компактных печатных плат или установке в металлические корпуса.

2. Проверьте тепловые условия: Несмотря на рабочий диапазон от −40 °C до +85 °C, убедитесь, что окружающие компоненты не выходят за эти пределы.

3. Оптимизируйте место на плате: Воспользуйтесь преимуществами интегрированных магнитных элементов для исключения необходимости во внешнем трансформаторе.

4. Запланируйте сертификацию: Поскольку разъём соответствует стандартам UL и RoHS, это упрощает проведение испытаний на соответствие на уровне готового устройства.

Соблюдение этих шагов гарантирует бесперебойный процесс интеграции и надежную производительность в реальных развертываниях IoT.

★ Резюме: Умный выбор для промышленной IoT-связи

Для IoT-устройства, требующие надежного Ethernet-подключения, то Промышленный RJ45 Magjack LINK‑PP LPJ4014CNL предлагает убедительное сочетание следующих характеристик:

• Промышленная надежность и широкий диапазон рабочих температур

• Компактная конструкция с одним портом и встроенными магнетиками

• Соответствие ключевым сертификациям для упрощения развертывания

• Прочные контакты с золотым покрытием для долгосрочной стабильности

Независимо от того, разрабатываете ли вы интеллектуальные счётчики электроэнергии, промышленные шлюзы или встроенные IoT-модули,, LPJ4014CNL упрощает проектирование печатной платы, повышает целостность сигнала и обеспечивает долгосрочную надёжность сети. На рынке, где производительность, габариты и надёжность имеют решающее значение,, этот Magjack является идеальным выбором разъёма для промышленных IoT-устройств.

★ Часто задаваемые вопросы (FAQ)

В1. Что делает LPJ4014CNL пригодным для суровых условий эксплуатации?

О: Вы получаете разъём с широким диапазоном рабочих температур от −40 °C до +85 °C. Прочная корпусная конструкция и экранирование от ЭМП защищают ваши устройства от пыли, влаги и электрических помех.

В2. Можно ли использовать LPJ4014CNL в наружных IoT-приложениях?

О: Да, данный разъём можно устанавливать в наружных условиях. Прочная конструкция и высокая целостность сигнала обеспечивают надёжную передачу данных IoT-устройствам при изменяющихся погодных условиях.

В3. Поддерживает ли LPJ4014CNL технологию Power over Ethernet (PoE)?

О: Нет, данный разъём не поддерживает PoE. Его следует использовать для стабильной передачи данных там, где предпочтительно отдельное питание.

В4. Каким сертификатам соответствует LPJ4014CNL?

О: Разъём соответствует стандартам IEEE 802.3, а также сертификатам UL, RoHS, REACH, ISO 9001 и ISO 14001. Эти сертификаты гарантируют безопасность, качество и экологическую ответственность.

В5. Как золотое покрытие улучшает производительность?

О: Контакты с золотым покрытием устойчивы к коррозии и обеспечивают превосходную проводимость. Вы получаете стабильную передачу данных и длительную надёжность.
