Transceptor de larga distancia: tipos, alcance y guía de selección

A transceptor de larga distancia es un módulo óptico diseñado para transmitir tráfico Ethernet o de centro de datos sobre enlaces de fibra monomodo (SMF) extendidos, típicamente desde 10 km hasta 120 km sin regeneración intermedia. A diferencia de las ópticas de corto alcance que operan sobre fibra multimodo a 850 nm, los transceptores de larga distancia utilizan principalmente longitudes de onda de 1310 nm o 1550 nm para minimizar la atenuación y soportar una propagación estable de la señal en redes metropolitanas, entre campus y de operadores.

En los sistemas ópticos modernos, la capacidad de alcance no está determinada únicamente por la longitud de onda. El alcance depende de una combinación de la potencia óptica transmitida (Tx), la sensibilidad del receptor (Rx), la atenuación total del enlace (dB/km × distancia), las pérdidas en conectores y empalmes, y la dispersión cromática. Por ejemplo, la fibra monomodo estándar (ITU-T G.652.D) presenta una atenuación típica de aproximadamente 0,35 dB/km a 1310 nm y de alrededor de 0,20–0,25 dB/km a 1550 nm. Esta ventana de menor atenuación es una de las razones por las que las ópticas a 1550 nm dominan los enlaces más allá de 40 km, especialmente cuando se combinan con tecnologías de amplificación óptica como los amplificadores de fibra dopada con erbio (EDFA).

Las especificaciones industriales definen las ópticas Ethernet de largo alcance según normas como IEEE 802.3ae (10GBASE-ER a 40 km) y IEEE 802.3ba (que incluye variantes de alcance extendido). Estas normas formalizan los presupuestos de potencia, las ventanas de longitud de onda y los límites de dispersión para garantizar la interoperabilidad entre equipos compatibles.

Desde una perspectiva de ingeniería, los transceptores de larga distancia se clasifican comúnmente por clase de alcance:

• LR (Alcance largo) — típicamente hasta 10 km

• ER (Alcance extendido) — típicamente hasta 40 km

• ZR — típicamente hasta 80 km o más (a menudo específicos del fabricante o basados en DWDM)

Cada clase corresponde a presupuestos ópticos y tolerancias a la dispersión específicas. A medida que aumentan las distancias del enlace, la dispersión cromática y la atenuación acumulada se convierten en los factores limitantes dominantes, y no simplemente la potencia de salida.

Comprender cómo interactúan la selección de longitud de onda (1310 nm frente a 1550 nm), el cálculo del presupuesto óptico del enlace, las características de dispersión y la arquitectura de red es esencial para elegir el módulo adecuado. La selección de una clase de alcance inadecuada puede dar lugar a un margen insuficiente, sobrecarga del receptor o un aumento innecesario de costos.

Esta guía ofrece una explicación técnicamente precisa y alineada con las normas sobre los transceptores de larga distancia, incluidas las clasificaciones de alcance, consideraciones sobre longitudes de onda, cálculo del presupuesto óptico del enlace, impacto de la dispersión, integración con DWDM y mejores prácticas de implementación. El objetivo es dotar a los ingenieros de redes y diseñadores de sistemas de los criterios necesarios para tomar decisiones fiables y rentables para enlaces de fibra de larga distancia.

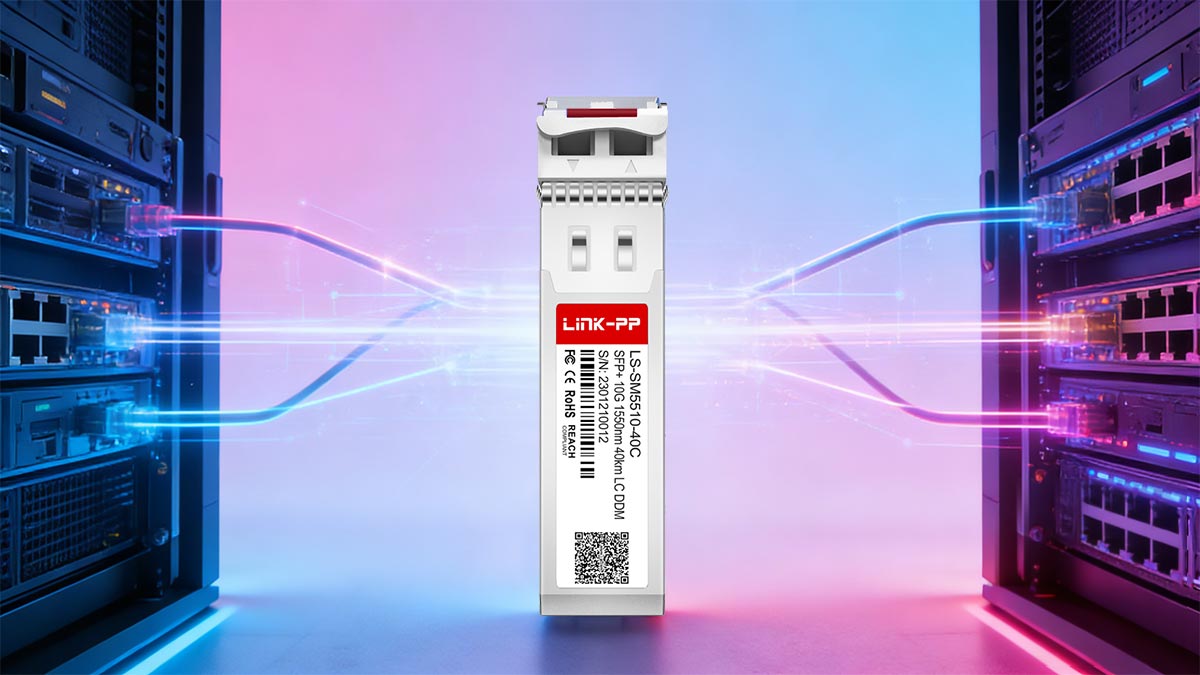

⭐️ ¿Qué es un transceptor de larga distancia?

A transceptor de larga distancia es un módulo óptico enchufable diseñado para transmitir datos de alta velocidad sobre fibra monomodo (SMF) a distancias extendidas, típicamente desde 10 km hasta 120 km sin regeneración de la señal. Esto se logra mediante láseres de estrecha línea espectral a 1310 nm o 1550 nm y una mayor potencia óptica de salida combinada con receptores sensibles para mantener un margen de enlace suficiente.

En las clasificaciones Ethernet, las ópticas de larga distancia se agrupan comúnmente por alcance: 10 km (LR), 40 km (ER), 80 km (ZR), y, en algunos casos, 100–120 km para variantes mejoradas o basadas en DWDM. Cada clase de alcance corresponde a un presupuesto óptico y una tolerancia a la dispersión definidos, y no simplemente a una mayor potencia de transmisión.

Los transceptores de larga distancia dependen de fibra monomodo (SMF) porque su núcleo pequeño (típicamente de 8–10 µm) elimina la dispersión modal, permitiendo una transmisión estable a decenas de kilómetros. La fibra multimodo (MMF) no es adecuada para estas distancias debido a las limitaciones impuestas por la dispersión modal y a su atenuación significativamente mayor fuera de la ventana de 850 nm.

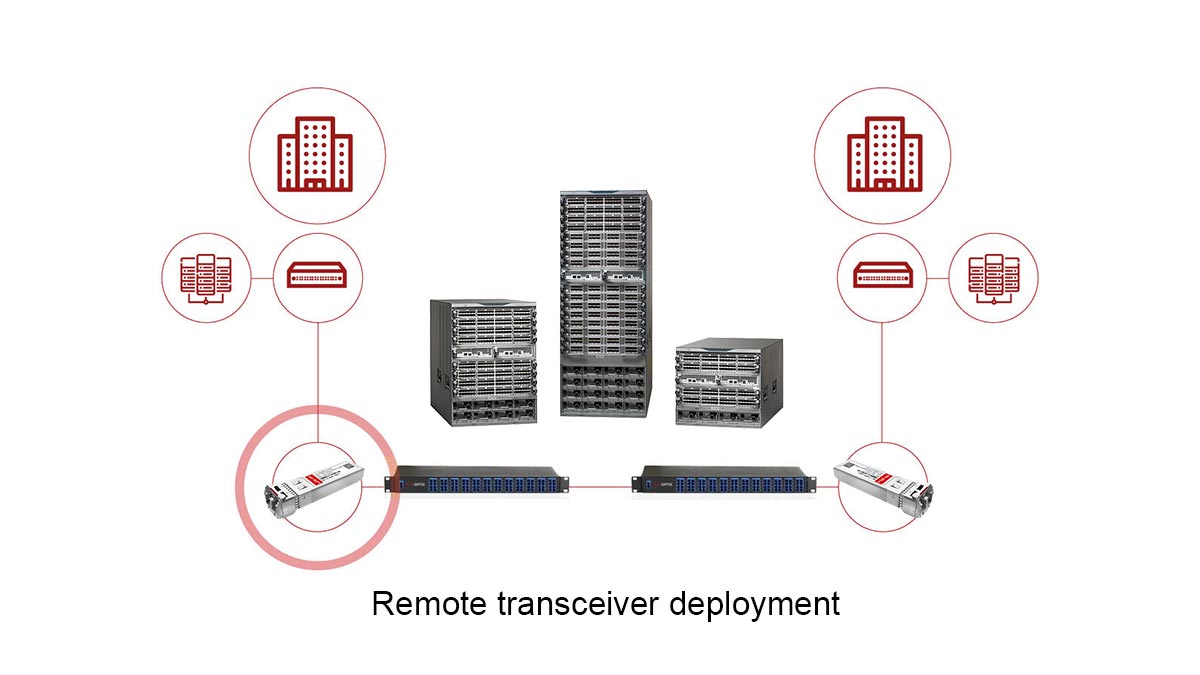

Transceptor de larga distancia en redes ópticas

En la arquitectura de red óptica, un transceptor SFP de larga distancia funciona como interfaz de capa física que permite que el tráfico de capa 2 y capa 3 recorra extensiones de fibra prolongadas sin regeneración. Conecta switches, routers y equipos de transporte entre entornos metropolitanos, entre campus y de red troncal de operadores, donde las distancias superan los límites de las ópticas de corto alcance.

Dentro del diseño jerárquico de red, los transceptores de larga distancia desempeñan típicamente tres funciones clave:

1. Agregación entre edificios y campus
   Conexión de switches centrales entre instalaciones geográficamente separadas (rango de 10–40 km).

2. Enlaces troncales metropolitanos y regionales
   Soporte de capas de agregación y distribución en redes de proveedores de servicios o grandes empresas (rango de 40–80 km).

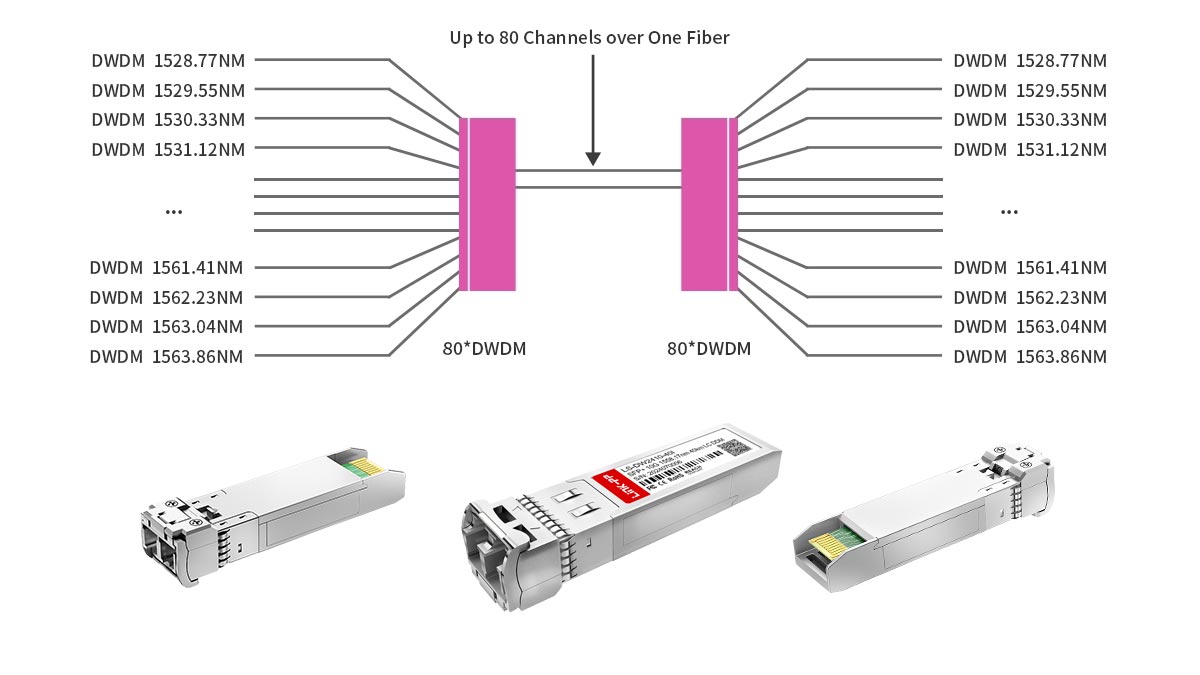

3. Integración de transporte de larga distancia y DWDM
   Funcionamiento dentro de sistemas de multiplexación por división de longitud de onda, donde múltiples canales comparten un único par de fibras (80 km y más).

Técnicamente, el transceptor SFP define el margen óptico de un enlace —su potencia de transmisión, sensibilidad del receptor y longitud de onda determinan si el tramo físico puede sostener una transmisión sin errores a una tasa de bits específica. En este sentido, no es meramente un módulo enchufable, sino un límite de rendimiento que rige el alcance, la escalabilidad y la interoperabilidad dentro del sistema óptico global.

Porque los estándares modernos de Ethernet formalizan categorías de alcance (LR, ER, ZR), los transceptores de larga distancia garantizan la compatibilidad entre múltiples proveedores cuando se implementan según las especificaciones estandarizadas de potencia y longitud de onda. Su función es, por tanto, tanto funcional (transmisión de señales) and arquitectónica (extensión y escalabilidad de la red) dentro de la infraestructura óptica.

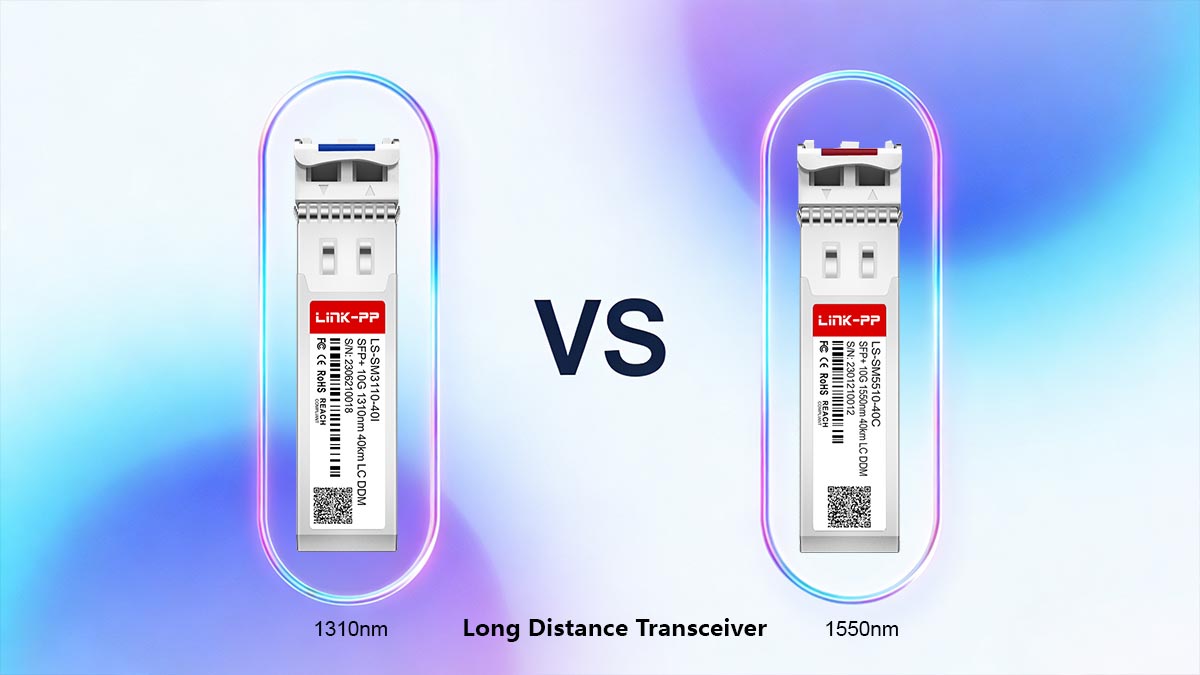

⭐️ Ventanas de transmisión de transceptores de larga distancia: 1310 nm frente a 1550 nm

Elegir entre 1310 nm and 1550 nm es una decisión fundamental en el diseño de transceptores de larga distancia. Aunque ambos operan sobre fibra monomodo (SMF), sus características de atenuación, comportamiento de dispersión y compatibilidad con amplificación difieren significativamente.

▶ Comparación de atenuación

La atenuación de la fibra determina directamente el alcance alcanzable y el presupuesto óptico requerido.

Para fibra monomodo estándar (ITU-T G.652.D), los valores típicos son:

• 1310 nm: ~0,32–0,35 dB/km

• 1550 nm: ~0,20–0,25 dB/km

Como la atenuación a 1550 nm es aproximadamente un 30–40 % menor que a 1310 nm, la pérdida total del tramo aumenta más lentamente con la distancia. Por ejemplo:

• 40 km a 1310 nm → ~13–14 dB de pérdida en la fibra

• 40 km a 1550 nm → ~8–10 dB de pérdida en la fibra

Esta diferencia se vuelve cada vez más significativa más allá de los 40 km, donde el margen óptico se reduce.

▶ Impacto de la dispersión cromática

La dispersión cromática se comporta de forma distinta en cada ventana:

• En 1310 nm, la dispersión es casi nula (~0 ps/nm·km para fibra G.652).

• En 1550 nm, la dispersión es mayor (típicamente ~16–18 ps/nm·km).

Una dispersión más baja a 1310 nm simplifica la transmisión a 10 G hasta 10–20 km sin necesidad de compensación. Sin embargo, al aumentar la distancia, la atenuación —y no la dispersión— se convierte en la limitación dominante.

A mayores velocidades de datos (25 G, 40 G, 100 G), la dispersión a 1550 nm debe gestionarse cuidadosamente, lo que a veces requiere módulos de compensación de dispersión (DCM) o técnicas de detección coherente en sistemas avanzados.

▶ Compatibilidad con EDFA

Una ventaja crítica de la transmisión a 1550 nm es la compatibilidad con amplificadores de fibra dopada con erbio (EDFA).

Los EDFA operan de forma eficiente en la banda C (aproximadamente 1530–1565 nm), que se encuentra dentro de la ventana de transmisión de 1550 nm. Esto permite:

• Amplificación de la señal óptica sin regeneración eléctrica

• Alcance extendido más allá de 80 km

• Soporte para rejillas de canales DWDM

Los sistemas de 1310 nm no se benefician de la amplificación práctica mediante EDFA, lo que limita su escalabilidad para tramos muy largos.

▶ ¿Por qué 1550 nm domina más allá de 40 km

Aunque 1310 nm funciona bien para enlaces de 10 km y muchos de 40 km, 1550 nm se convierte en la opción preferida más allá de 40 km debido a:

1. Menor atenuación por kilómetro

2. Compatibilidad con la amplificación óptica

3. Soporte para multiplexación densa por división de longitud de onda (DWDM)

4. Presupuestos ópticos máximos alcanzables más altos

En despliegues prácticos, los enlaces de 40 km pueden utilizar cualquiera de las longitudes de onda según las restricciones de diseño, pero los tramos de 80 km o más son predominantemente basados en 1550 nm, utilizando frecuentemente ópticas de clase ER o ZR.

En resumen, 1310 nm ofrece simplicidad y baja dispersión para distancias moderadas, mientras que 1550 nm proporciona un rendimiento superior en atenuación y escalabilidad para redes de largo alcance y redes amplificadas.

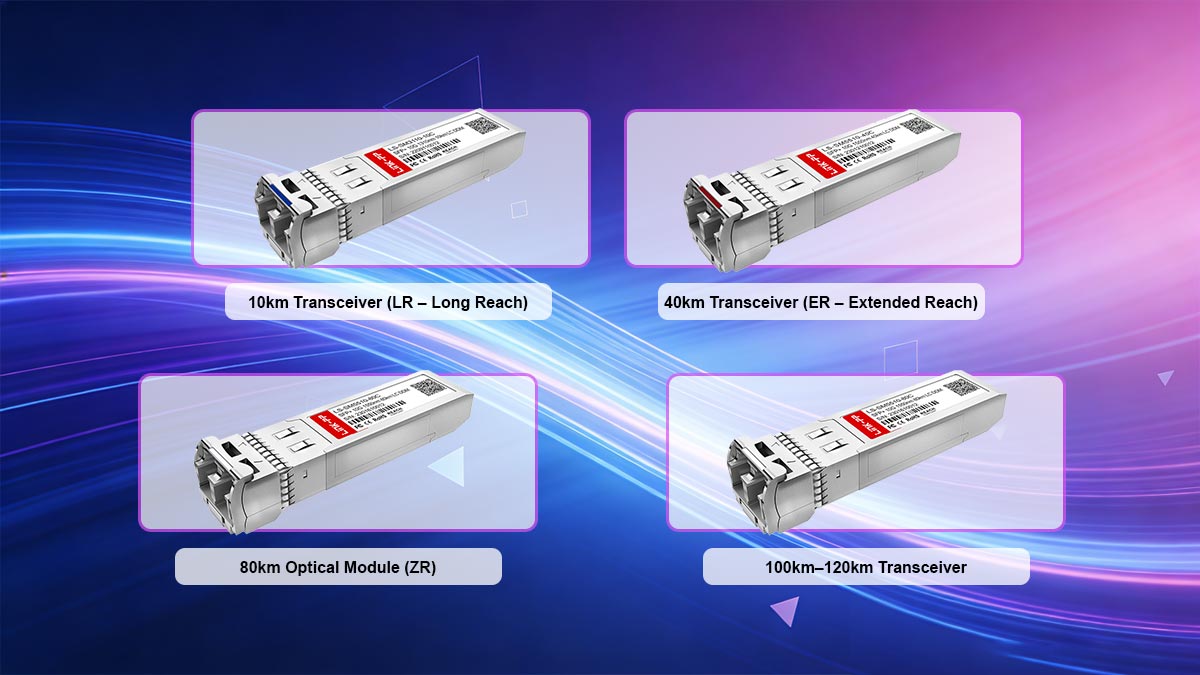

⭐️ Explicación de las clases de alcance: 10 km, 40 km, 80 km, 120 km

Los transceptores de larga distancia se clasifican comúnmente mediante clases estandarizadas de alcance que definen el tramo máximo soportado bajo presupuestos ópticos específicos. Estas categorías —LR, ER y ZR— corresponden a un aumento progresivo de la potencia de transmisión, la sensibilidad del receptor y la tolerancia a la dispersión.

Si bien las especificaciones exactas varían según la velocidad de datos (1G, 10G, 25G, 100G), las siguientes clasificaciones reflejan implementaciones típicas de Ethernet 10G alineadas con IEEE 802.3ae y la práctica industrial.

Transceptor de 10 km (LR – Alcance Largo)

Designación típica: 10GBASE-LR
Longitud de onda: 1310 nm
Tipo de fibra: Fibra monomodo (SMF)
Presupuesto óptico típico: ~6–8 dB

Rango de potencia típico (valores de ejemplo):

• Salida de Tx: ~ –8,2 dBm a +0,5 dBm

• Sensibilidad de Rx: ~ –14,4 dBm

Los transceptores de 10 km operan cerca de la ventana de dispersión cero de 1310 nm, simplificando la transmisión. No se requiere amplificación. Estos módulos se utilizan ampliamente para conexiones dentro de campus y redes metropolitanas internas.

Transceptor de 40 km (ER – Alcance Extendido)

Designación típica: 10GBASE-ER
Longitud de onda: 1550 nm
Tipo de fibra: SMF
Presupuesto óptico típico: ~14–17 dB

Rango de potencia típico (valores de ejemplo):

• Salida de Tx: ~ –1 dBm a +4 dBm

• Sensibilidad de Rx: ~ –15,8 dBm

A 40 km, la atenuación se convierte en el factor limitante principal. La menor pérdida de fibra a 1550 nm hace que las ópticas ER sean más prácticas que las alternativas a 1310 nm para tramos de distancia completa. Por lo general, no se requiere amplificación para implementaciones estándar de 40 km, siempre que el presupuesto de enlace esté dentro de las especificaciones.

Módulo óptico de 80 km (ZR)

Designación típica: ZR de 10 G (a menudo específico del fabricante)
Longitud de onda: 1550 nm
Tipo de fibra: SMF
Presupuesto óptico típico: ~23–25 dB

Rango de potencia típico (valores de ejemplo):

• Salida de Tx: ~ 0 dBm a +5 dBm

• Sensibilidad de Rx: ~ –24 dBm

Un módulo óptico de 80 km opera típicamente en la ventana de 1550 nm debido a su menor atenuación (~0,20–0,25 dB/km). La dispersión cromática a esta distancia se vuelve significativa y debe considerarse en los cálculos de diseño.

La amplificación óptica puede no ser necesaria en tramos de fibra limpios, pero el margen se reduce. En redes de operador, con frecuencia se introducen EDFAs para mejorar la estabilidad.

Transceptor de 100–120 km

Designación típica: Transceptor de 100 km o ZR mejorado
Longitud de onda: 1550 nm (a menudo canal DWDM)
Tipo de fibra: SMF
Presupuesto óptico típico: ≥25 dB

A 100 km y más, la atenuación de la fibra por sí sola puede alcanzar 20–25 dB, sin incluir las pérdidas de conectores y empalmes. En implementaciones prácticas:

• Amplificación óptica (EDFA) es comúnmente requerida.

• La integración DWDM es típica.

• La compensación de dispersión puede ser necesaria según la velocidad de datos.

Estos módulos se despliegan frecuentemente en entornos de núcleo metropolitano y de red troncal regional.

LR frente a ER frente a ZR: Resumen técnico

Clase de alcance	Distancia	Longitud de onda típica	Presupuesto óptico	¿Se requiere amplificación?
LR	10 km	1310 nm	~6–8 dB	No
ER	40 km	1550 nm	~14–17 dB	No (tramo estándar)
ZR	80 km	1550 nm	~23–25 dB	A veces
ZR mejorado	100–120 km	1550 nm / DWDM	≥25 dB	Normalmente sí

Cuando se requiere amplificación

La amplificación óptica se vuelve necesaria cuando:

• La pérdida total del enlace supera el presupuesto óptico disponible del módulo

• El tramo excede ~80 km en fibra estándar G.652

• Varios canales DWDM requieren niveles de potencia igualados

• Se necesita margen adicional para envejecimiento y variaciones ambientales

En resumen, la diferencia entre un transceptor de 10 km y un transceptor de 100 km no es simplemente una mayor potencia de transmisión; es el resultado de una escalación ingenieril del presupuesto óptico, la selección de longitud de onda y la gestión de la dispersión.

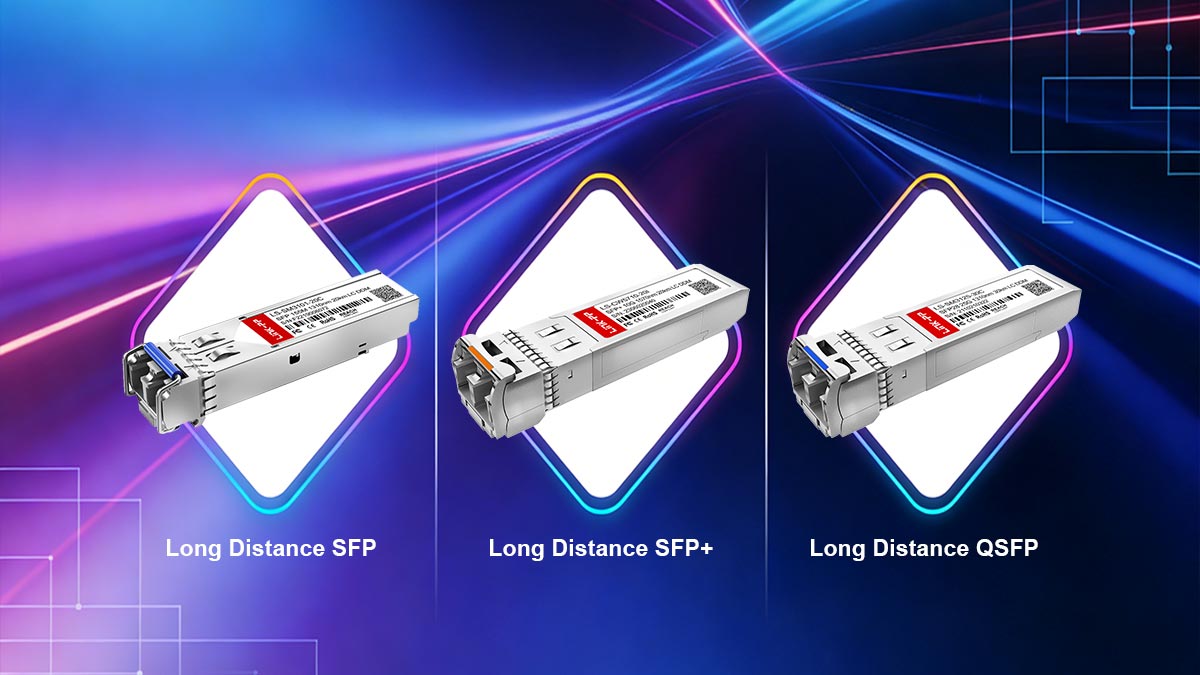

⭐️ SFP de larga distancia frente a SFP+ frente a QSFP

Al diseñar enlaces ópticos de larga distancia, comprender las diferencias entre
SFP, SFP+, and QSFP es fundamental para una implementación adecuada. Estos módulos varían en factor de forma, capacidad de velocidad, consumo de energía y características térmicas, todos los cuales afectan la planificación de la red para aplicaciones de larga distancia.
.

Diferencias en el factor de forma

• SFP (Módulo enchufable de pequeño formato)

  • Normalmente admite
    velocidades de 1 G–4 G
    , adecuado para enlaces básicos de larga distancia de hasta 10–40 km (clase LR/ER).
    .

  • Módulo compacto de una sola vía.
    .

• SFP+

  • Variante mejorada de SFP que admite
    Ethernet 10 G y algunas aplicaciones de 16 G/25 G.
    .

  • Huella física idéntica a la de SFP, pero con interfaz eléctrica mejorada y mayor velocidad.
    .

• QSFP (Quad Small Form-factor Pluggable)


  • Admite 4 vías
    por módulo, comúnmente
    40 G or 100G (con
    QSFP28/100 G).
    .

  • Módulo más grande, mayor densidad, adecuado para espina-hoja en centros de datos o agregación de operadores.
    .

Consumo de energía

Los módulos de mayor velocidad consumen más energía:

Módulo	Consumo típico de energía
SFP	0,5–1,0 W
SFP+	1,0–1,5 W
QSFP	2,5–4,0 W

Un mayor consumo de energía puede requerir atención especial a la gestión térmica del switch, especialmente en enlaces de larga distancia donde la fiabilidad es crítica.
.

Disipación de calor

• módulos SFP generan calor mínimo debido a su menor velocidad y consumo energético.
  .

• Módulos SFP+ producen calor moderado y pueden requerir gestión del flujo de aire en chasis con alta densidad de componentes.
  .

• módulos QSFP requieren refrigeración activa o un flujo de aire suficiente para mantener temperaturas de funcionamiento seguras en racks de alta densidad.
  .

Una disipación eficaz del calor es crucial para mantener
un rendimiento óptico a largo plazo
y evitar fallos prematuros del transceptor.
.

Compatibilidad de velocidad

• SFP:
  Hasta 4–10 G, según la variante


• SFP+:
  Hasta 10–25 G, compatible hacia atrás con SFP para puertos de menor velocidad


• QSFP/QSFP28:
  40–100 G, a menudo requiere cables de división (breakout) o agregación para compatibilidad con velocidades inferiores


Para transceptores de larga distancia de 10 G, SFP+ suele ser el módulo preferido, equilibrando alcance, consumo energético y costo, además de mantener compatibilidad con la mayoría de dispositivos de red capaces de 10 G.
.

En resumen, la elección entre SFP, SFP+ y QSFP para enlaces de larga distancia depende de
la velocidad requerida, el alcance, las restricciones de potencia y térmicas, y la densidad de puertos. Una selección adecuada garantiza un rendimiento fiable en distancias largas, optimizando al mismo tiempo el diseño de la red y la eficiencia energética.

⭐️ Cálculo del presupuesto de enlace óptico para larga distancia

Un paso crítico en el diseño de enlaces de fibra de larga distancia consiste en realizar un cálculo del presupuesto de enlace óptico, lo que garantiza que la potencia de salida del transceptor, la pérdida de la fibra y la sensibilidad del receptor proporcionen conjuntamente un margen suficiente para un funcionamiento fiable.

Fórmula del presupuesto de enlace

El presupuesto óptico general de enlace se puede expresar como:

Margen disponible (dB) = Potencia de salida del transmisor (dBm) − Pérdida total del enlace (dB) − Sensibilidad del receptor (dBm)

Donde:

• Potencia de salida del transmisor = Potencia de salida del transmisor

• Sensibilidad del receptor = Sensibilidad mínima del receptor

• Pérdida total del enlace = Atenuación de la fibra + Pérdida de los conectores + Pérdida de las fusiones + Margen de contingencia

Se recomienda un margen mínimo del sistema de ≥ 3 dB para tener en cuenta el envejecimiento, las variaciones de temperatura y pérdidas imprevistas.

Cálculo de la atenuación de la fibra

La atenuación de la fibra depende de la longitud de onda. Para fibra monomodo estándar G.652.D:

• 1310 nm: ~0,35 dB/km

• 1550 nm: ~0,20 dB/km

Pérdida total de la fibra (dB) = Atenuación de la fibra × Distancia (km)

También deben incluirse las pérdidas de los conectores y fusiones:

• Conector típico: 0,5 dB cada uno

• Fusión típica: 0,1–0,2 dB cada una

Ejemplo práctico: Enlace de 40 km

Diseño de un transceptor 10GBASE-ER a 1550 nm:

Elemento	Valor
Potencia de salida del transmisor	+3 dBm
Sensibilidad del receptor	–15,8 dBm
Fiber	Fibra monomodo de 40 km, 0,25 dB/km
Conectores	2 × 0,5 dB
Fusiones	4 × 0,2 dB

Paso 1 — Pérdida de la fibra
Pérdida de la fibra = 40 km × 0,25 dB/km = 10 dB

Paso 2 — Pérdida de los conectores
Pérdida de los conectores = 2 × 0,5 dB = 1 dB

Paso 3 — Pérdida de las fusiones
Pérdida de las fusiones = 4 × 0,2 dB = 0,8 dB

Paso 4 — Pérdida total del enlace
Pérdida total del enlace = Pérdida de la fibra + Pérdida de los conectores + Pérdida de las fusiones = 10 + 1 + 0,8 = 11,8 dB

Paso 5 — Margen disponible
Margen disponible = Potencia de salida del transmisor − Pérdida total − Sensibilidad del receptor = 3 − 11,8 − (−15,8) = 7,0 dB

Paso 6 — Verificación del margen
El margen disponible de 7 dB supera el mínimo recomendado de 3 dB, confirmando que el enlace de 40 km es factible sin amplificación.

Notas

• Incluya un margen de contingencia (1–2 dB) para el envejecimiento, la deriva térmica o la pérdida en el panel de conexiones.

• Para distancias superiores a 80 km, puede ser necesario utilizar amplificación óptica (EDFA).

• Los enlaces DWDM de alta velocidad deben tener en cuenta la atenuación dependiente de la longitud de onda y la diafonía.

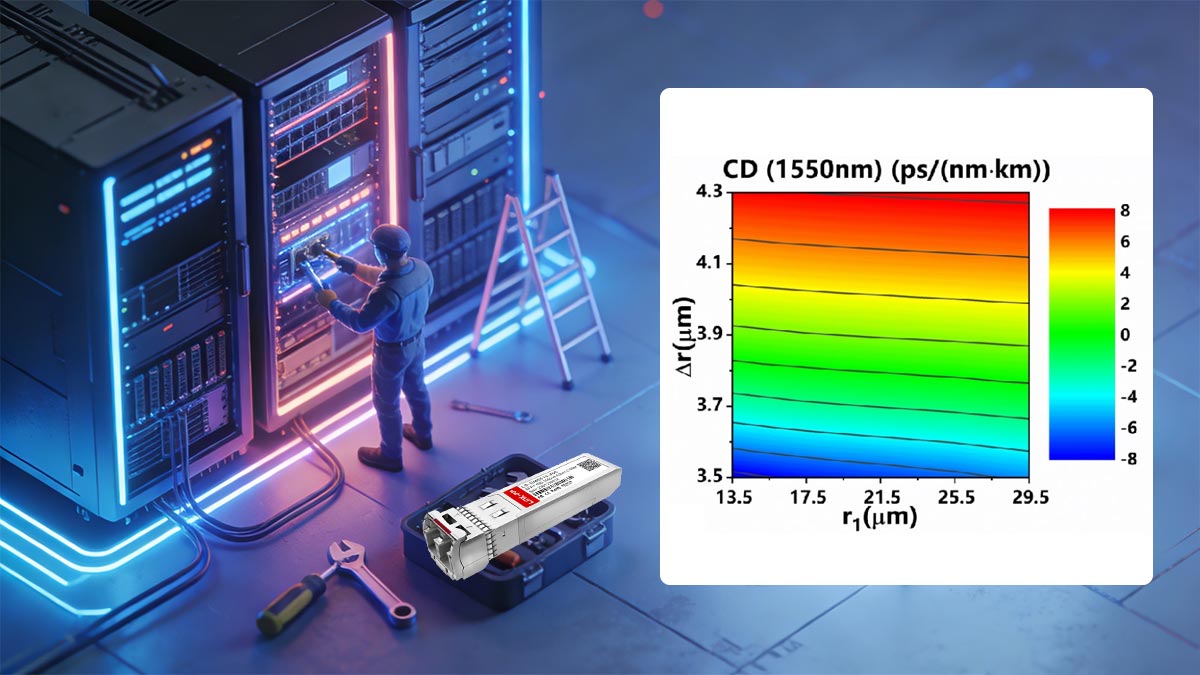

⭐️ Dispersión y su impacto en la transmisión de larga distancia

Dispersión cromática es un factor crítico en la transmisión por fibra óptica de larga distancia, especialmente para enlaces que operan a 1550 nm través de fibra monomodo (SMF). Ocurre porque diferentes longitudes de onda ópticas viajan a velocidades ligeramente distintas dentro de la fibra, provocando una ampliación del pulso que puede degradar la integridad de la señal y aumentar tasa de errores de bit (BER).

Dispersión cromática a 1550 nm

• La SMF estándar (G.652.D) presenta una dispersión cromática típica de ~16–18 ps/nm·km a 1550 nm.

• A 1310 nm, la dispersión es casi nula (~0 ps/nm·km), razón por la cual los transceptores a 1310 nm son preferidos para enlaces de corto alcance (<10 km).

• Para 1550 nm, la dispersión acumulada crece linealmente con la distancia. Por ejemplo:

Ejemplo:
40 km × 17 ps/nm·km = 680 ps/nm de dispersión total

Aunque es modesta a 10 G, esta se vuelve significativa para enlaces de mayor velocidad (25 G, 100 G), donde los periodos de símbolo son más cortos y la ampliación del pulso puede solapar bits adyacentes.

Relación distancia-velocidad

El impacto de la dispersión escala con ambos distancia del enlace and velocidad de datos de 100 G:

Velocidad de datos	Periodo de símbolo	Alcance máximo aproximado sin compensación
10G	100 ps	80 km (ER/ZR)
25G	40 ps	40–50 km
100G	10 ps	10–20 km

A medida que aumentan las tasas de datos, la misma cantidad de dispersión acumulada reduce el alcance máximo alcanzable sin medidas correctoras.

Módulos de compensación de dispersión (DCM)

Cuando la dispersión acumulada se aproxima a la tolerancia del sistema, módulos de compensación de dispersión (DCM) or rejillas de Bragg en fibra se introducen:

• Reducen activa o pasivamente la ampliación del pulso

• Restauran el alineamiento temporal de los pulsos ópticos

• Extienden el alcance efectivo de los enlaces a 1550 nm sin cambiar la clase de transceptor

Las tecnologías avanzadas de detección coherente en redes DWDM de 100 G+ también permiten una compensación electrónica, mitigando aún más la dispersión cromática.

Cuando la dispersión se convierte en el factor limitante

La dispersión ya no es despreciable cuando:

1. La distancia del enlace supera los 40–80 km a tasas de 25 G o superiores

2. Se utilizan canales DWDM de alta densidad espectral

3. La ecualización del receptor y la sensibilidad del transceptor no pueden compensar completamente la ampliación de los pulsos.

En estos casos, los ingenieros ópticos deben calcular la dispersión acumulada total y seleccionar el módulo compensador de dispersión (DCM) o transceptores coherentes adecuados para mantener una tasa de errores de bits (BER) < 10⁻¹², garantizando una transmisión sin errores en redes de larga distancia.

Esta sección garantiza que los diseñadores de redes comprendan cómo la dispersión interactúa con la longitud de onda, la velocidad de datos y la distancia,, un factor crítico al seleccionar transceptores ER/ZR o DWDM para despliegues de larga distancia.

⭐️ Transceptores DWDM y de larga distancia

Multiplexación densa por división de longitud de onda (DWDM) es una tecnología que permite que múltiples señales ópticas, cada una a una longitud de onda distinta, compartan una sola fibra. Para transmisión de larga distancia, los transceptores DWDM permiten a los operadores de red maximizar la capacidad de la fibra mientras mantienen la integridad de la señal en distancias superiores a 40–80 km.

Mayor

Los sistemas DWDM operan con una separación de canales precisa para evitar interferencias:

• separación de 100 GHz (~0,8 nm de separación en longitud de onda) — común en redes DWDM heredadas y metropolitanas

• separación de 50 GHz (~0,4 nm de separación en longitud de onda) — utilizada en redes de larga distancia de alta capacidad

Una separación menor aumenta la densidad de canales, pero requiere mayor estabilidad de longitud de onda y tolerancias más estrictas en los transceptores.

Concepto de rejilla de longitudes de onda

Transceptores DWDM SFP cumplen con la rejilla normalizada de longitudes de onda ITU-T (banda C, ~1530–1565 nm):

• Cada canal se asigna una longitud de onda fija según la rejilla.

• Garantiza la interoperabilidad entre múltiples fabricantes.

• Permite el transporte simultáneo de decenas de canales en una sola fibra sin diafonía.

Este concepto permite a los operadores escalar la capacidad sin tender fibra adicional, lo cual es fundamental para redes metropolitanas, regionales y de larga distancia.

Óptica sintonizable

Los transceptores DWDM avanzados pueden incorporar láseres sintonizables, lo que permite que el mismo hardware opere en múltiples canales DWDM:

• Reduce el inventario y simplifica el aprovisionamiento de la red.

• Permite la reasignación dinámica de canales en respuesta a la demanda de tráfico.

• Soporta el enrutamiento automático de longitudes de onda en multiplexores ópticos reconfigurables de adición y extracción (ROADMs))

Las ópticas ajustables son cada vez más comunes en despliegues de alta capacidad y larga distancia, especialmente en redes que soportan 100G, 400G o superiores.

Cuando se requiere DWDM

DWDM se vuelve necesario cuando:

1. Es necesario maximizar la capacidad de la fibra sin instalar nuevos pares de fibra

2. Las distancias del enlace superan los tramos estándar ER/ZR y se utiliza amplificación

3. Varios servicios o clientes comparten la misma infraestructura física de fibra

4. Los operadores de red necesitan rutas de actualización escalables para transceptores de alta velocidad futuros

Al combinar transceptores de larga distancia con sistemas DWDM, los diseñadores de red logran tanto un alcance extendido como una alta eficiencia espectral, lo que convierte a DWDM en la solución preferida para las redes ópticas modernas de larga distancia.

⭐️ Errores comunes en el despliegue de transceptores de larga distancia

Implementación SFP de largo alcance los transceptores requieren una atención cuidadosa al presupuesto óptico, la selección de longitud de onda y la interoperabilidad del equipo. Los errores pueden causar inestabilidad del enlace, aumento de la tasa de errores de bits o incluso errores en el equipo. Los errores más comunes incluyen:

Receptor (Rx) sobrealimentado

Una potencia óptica excesiva en el receptor puede saturar el fotodiodo, causando:

• Distorsión de la señal

• Aumento de la tasa de errores de bits (BER)

• Posible inestabilidad del enlace

Asegúrese de que la potencia recibida permanezca dentro del rango especificado de Rx del transceptor.

Margen de presupuesto insuficiente

No tener en cuenta el presupuesto óptico completo —pérdida en la fibra, conectores, empalmes y margen de contingencia— puede provocar:

• Enlaces marginales que se degradan con el envejecimiento de la fibra o los cambios de temperatura

• Interrupciones de servicio inesperadas

• Fiabilidad a largo plazo reducida

Se recomienda un margen mínimo de 3–5 dB que siempre debe mantenerse.

Uso de 1310 nm más allá del alcance realista

Los transceptores de 1310 nm son adecuados para ≤10 km (clase LR) y, en ocasiones, hasta 40 km en casos excepcionales. Su uso en tramos más largos introduce:

• Atenuación excesiva

• Reducción del margen del enlace

• Posible incompatibilidad con la amplificación EDFA (que opera a 1550 nm)

Seleccione siempre la longitud de onda adecuada para el tramo objetivo.

Ignorar el envejecimiento de la fibra

Con el tiempo, la fibra experimenta:

• Aumento de la atenuación debido a microcurvaturas, empalmes y degradación de los conectores

• Efectos ambientales, como los ciclos de temperatura


Ignorar el envejecimiento de la fibra puede reducir el margen efectivo y acortar la vida útil del enlace.
. Incluya un margen de contingencia para el envejecimiento
al calcular los presupuestos de enlace.
.

Problemas de compatibilidad del firmware

Las incompatibilidades de firmware del proveedor o de la codificación del transceptor pueden provocar:

• Puertos deshabilitados por error


• Fallos de reconocimiento del módulo


• Incoherencias en los datos DOM


Verifique siempre que el firmware del transceptor y el firmware del dispositivo host sean compatibles y sigan las especificaciones del fabricante.
.

Al evitar estos errores comunes, los ingenieros de redes pueden garantizar
un funcionamiento estable y a largo plazo
de los enlaces con transceptores de larga distancia y mantener un rendimiento óptimo en redes metropolitanas, regionales y de larga distancia.
.

⭐️ Lista de verificación de validación de transceptores de larga distancia antes de la implementación

Antes de implementar transceptores de larga distancia, realizar una lista de verificación estructurada de validación garantiza un funcionamiento fiable, previene fallos de enlace y maximiza la vida útil del sistema. Esta lista combina las mejores prácticas de ingeniería óptica con la verificación del equipo.
.

✔ Confirme el tipo de fibra (solo fibra monomodo)

Los transceptores de larga distancia están diseñados para
fibra monomodo (SMF). El uso de fibra multimodo (MMF) puede provocar:

• Atenuación excesiva

• Dispersión modal


• Fallo de enlace

Verifique siempre la especificación de la fibra y el tipo de conector antes de insertar el módulo.
.

✔ Calcule la pérdida total del enlace

Realice un cálculo completo del presupuesto óptico del enlace, incluyendo:

• Atenuación de la fibra (dB/km × distancia)


• Pérdidas en los conectores (típicamente 0,5 dB cada uno)


• Pérdidas en empalmes (0,1–0,2 dB cada uno)


• Margen de contingencia (≥3 dB)


Asegúrese de Potencia de transmisión − pérdida total − sensibilidad de recepción ≥ margen recomendado
para un funcionamiento fiable.
.

✔ Verifique la sensibilidad de recepción

Compruebe que la sensibilidad mínima del receptor coincida con la potencia esperada en el extremo de la fibra. Señales con exceso o defecto de potencia pueden provocar:

• Saturación del fotodiodo


• Errores de bit o intermitencia del enlace


✔ Compruebe los límites de dispersión

Para enlaces de larga distancia a 1550 nm,
, dispersión cromática puede convertirse en un factor limitante:

• Calcule la dispersión acumulada total (ps/nm)


• Asegúrese de que no supere la tolerancia del transceptor


• Considere usar un módulo compensador de dispersión (DCM) o detección coherente, si es necesario


✔ Valide la compatibilidad del firmware

Las incompatibilidades de firmware del proveedor pueden provocar:

• Puertos deshabilitados por error


• Fallo en el reconocimiento del módulo

• Incoherente DOM lecturas

Verifique siempre que el firmware del transceptor coincida con el dispositivo host y con el sistema de gestión de red.

✔ Confirme la cuadrícula de longitudes de onda (DWDM)

Para Implementaciones DWDM, confirme:

• El transceptor opera en el canal de longitud de onda ITU-T correcto

• Las ópticas sintonizables están correctamente asignadas

• El espaciado entre canales coincide con la cuadrícula DWDM de 50/100 GHz

Una asignación incorrecta de canales puede provocar diafonía y degradación de la red.

Seguir esta lista de verificación garantiza que los transceptores de larga distancia se implementen con el margen óptico adecuado, la alineación correcta de longitudes de onda y soporte de firmware, minimizando la resolución de problemas y mejorando la fiabilidad a largo plazo de la red.

⭐️ Preguntas frecuentes sobre transceptores SFP de larga distancia

P1: ¿Hasta qué distancia puede transmitir un transceptor de larga distancia?

R: Los transceptores típicos de larga distancia alcanzan 10 km (LR), 40 km (ER), 80 km (ZR) y más de 100 km (ZR mejorado) según la longitud de onda, el tipo de fibra y el presupuesto óptico.

P2: ¿Es obligatorio usar 1550 nm para distancias de 40 km?

R: No estrictamente, pero se prefiere 1550 nm debido a su menor atenuación en la fibra y su compatibilidad con sistemas de alcance extendido y DWDM. Por lo general, 1310 nm está limitado a ≤10 km.

P3: ¿Puedo conectar un módulo de 40 km a un enlace de 10 km?

R: Sí, físicamente es posible, pero la potencia recibida podría ser excesiva, lo que podría saturar el receptor y reducir el margen. Es posible que se requiera un ajuste de potencia o un atenuador.

P4: ¿Qué ocurre si la potencia óptica es demasiado alta?

R: Los receptores sobrealimentados pueden experimentar distorsión de señal, aumento de la tasa de errores de bits (BER) e inestabilidad del enlace. Siempre opere dentro del rango especificado de potencia de recepción (Rx) del transceptor.

P5: ¿Requieren amplificación los transceptores de larga distancia?

R: Únicamente cuando las pérdidas totales del enlace superen el presupuesto óptico del módulo, normalmente para tramos >80–100 km o implementaciones DWDM densas. Se utilizan amplificadores EDFA o en línea según sea necesario.

⭐️ Resumen de implementación de transceptores de larga distancia

Los transceptores de larga distancia son esenciales para redes ópticas de alta velocidad y larga distancia, permitiendo una conectividad fiable a distancias superiores a 10 km, 40 km, 80 km o más. La selección correcta de longitud de onda, presupuesto del enlace y gestión de dispersión garantiza la transmisión sin errores y la estabilidad de la red. Tras la lista de verificación de validación y evitar errores comunes de implementación reduce el riesgo operativo y mejora el retorno de la inversión (ROI).

Para módulos verificados y de alta calidad adecuados para implementaciones de larga distancia, explore la Tienda oficial de LINK-PP para transceptores SFP, SFP+ y DWDM diseñados para cumplir con los estándares industriales.

Normas y cumplimiento

Los módulos ópticos de larga distancia cumplen con normas industriales reconocidas, lo que garantiza la interoperabilidad, la seguridad y un rendimiento predecible:

• IEEE 802.3ae / 802.3ba – Define las interfaces ópticas Ethernet de 10 G/40 G y las clasificaciones estandarizadas de alcance (LR, ER, ZR).

• Tipo de conexión SFP – Especifica las capacidades de DOM (monitoreo óptico digital), lo que permite el monitoreo en tiempo real de la potencia óptica, la temperatura y el voltaje.

• Cumplimiento de seguridad óptica – Garantiza que los módulos cumplan con las normas IEC/EN sobre seguridad ocular y clasificación láser.

El cumplimiento de estas normas brinda confianza técnica, reduce el riesgo de integración y permite a los operadores de red mantener enlaces ópticos de larga distancia de alto rendimiento, seguros y fiables.
